# VESTA-006

OPDC-1-F1

## Optische Deurcontact

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCl83f8KJMjEgvkXtCWCk%2Fimage.png?alt=media&#x26;token=b713cd81-2343-4863-b9bc-2a11d7695e69" alt=""><figcaption></figcaption></figure>

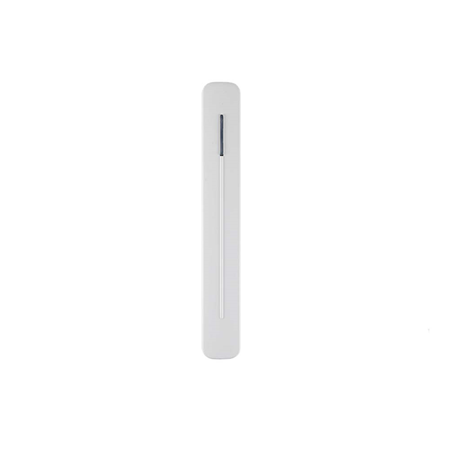

De Optische Deurcontact, met geïntegreerde infraroodsensor, bewaakt het openen/sluiten van bepaalde objecten (bijv. deur of raam). Door gebruik van infrarooddetectietechnologie kan de OPDC detecteren of de deur of het raam open of gesloten is, zonder dat een extra magneet nodig is. De OPDC zendt alarmmeldingen wanneer hij een wijziging detecteert en houdt uw huis beschermd.

De Optische Deurcontact bestaat uit een kap en een basis. De basis bevat alle elektronica en biedt een bevestigingsmogelijkheid voor het apparaat. Een ingebouwde PCB-tamper-schakelaar zorgt voor bescherming tegen onbevoegd openen van het apparaat.

### ***Onderdelen identificeren***

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fi8t2GdolQo6VkdwBGgJH%2F0.png?alt=media)

1. **LED-indicator**
2. **Leer / Testknop**
   * Druk op de Testknop om een leercode te verzenden.
   * Druk eenmaal op de Testknop om de Testmodus voor 3 minuten te activeren.
3. **Sabotage**
4. **Batterij**
5. **Infrarooddetectiegebied**
6. **Reflecterende sticker**

## ***LED-indicator***

In de normale bedrijfsmodus blijft de LED-indicator uit behalve in de volgende situaties:

* Wanneer de tamper-schakelaar van de Optische Deurcontact wordt geactiveerd.
* Elke keer dat de Optische Deurcontact wordt geactiveerd onder Tamper- of Laag batterijniveau.
* Elke keer dat het Deurcontact wordt geactiveerd en het signaal uitzendt in de Testmodus.

## ***Supervisie***

* De Optische Deurcontact zal in de Normale Werkmodus automatisch periodiek Supervisory-signalen naar het Bedieningspaneel verzenden op willekeurige intervallen van 30 tot 50 minuten.
* Als het Bedieningspaneel gedurende een vooraf ingestelde tijd geen signaal van de Optische Deurcontact heeft ontvangen, zal het Bedieningspaneel aangeven dat een bepaald Deurcontact een signaaluitvalprobleem ervaart.

## ***Tamper-schakelaar***

* Het is ontworpen om bescherming te bieden tegen onbevoegd openen van de kap. Wanneer de tamper wordt geactiveerd, zal de Optische Deurcontact een signaal naar het Bedieningspaneel sturen voor rapportage en zal de LED ook oplichten.

## ***Batterij***

De Optische Deurcontact gebruikt één **1,5V AAA alkalinebatterij** als stroombron en kan ook laag batterijniveau detecteren. Wanneer de batterij bijna leeg is, wordt samen met normale transmissies een signaal voor laag batterijniveau naar het Bedieningspaneel gestuurd. De LED licht op wanneer het Deurcontact wordt geactiveerd bij laag batterijniveau. Wanneer de batterij uitgeput is, stopt de Optische Deurcontact alle functies en zal de LED elke 4 seconden knipperen.

## ***Batterij vervangen***

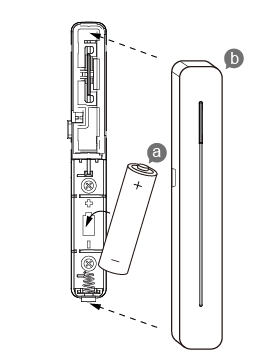

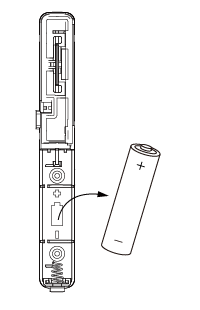

Houd het Leer-/Testknopgebied vast en trek voorzichtig de voorplaat omhoog. Verwijder de oude batterij zoals weergegeven in Figuur 1 en druk vervolgens 5-6 keer op de Leer-/Testknop om volledig te ontladen. Plaats een nieuwe batterij en zet de kap terug zoals weergegeven in Figuur 2.

| Figuur 1                                                                                                                                                                                               | Figuur 2                                                                                                                                                                                               |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ |
| <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCfUTnwY6r9d1Ed0tovQD%2F1.png?alt=media" alt="" data-size="original"> | <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVcc8eMT5d9GFuPUx066J%2F2.png?alt=media" alt="" data-size="original"> |

## ***Testmodus***

De Optische Deurcontact kan in Testmodus worden gezet voor 3 minuten door eenmaal op de Testknop op de voorplaat te drukken. Tijdens de Testmodus zal de LED-indicator oplichten bij activering. Bij elke druk op de Testknop zendt de Optische Deurcontact een testsignaal naar het Bedieningspaneel voor het radiobereiktest en stelt de testmodus terug op de 3-minuten duur. Na 3 minuten verlaat het automatisch de Testmodus en keert terug naar de Normale Werkmodus.

## ***Aan de slag***

#### Stap 1: Gebruik een platte schroevendraaier en plaats deze in het openingsgat van de kap aan de onderzijde.

#### Stap 2: Duw voorzichtig de platte schroevendraaier naar boven en verwijder de bovenkap.

#### Stap 3: Plaats de batterij in het batterijvak. Vermijd direct staren naar het Infrarooddetectiegebied tijdens werking.

#### Stap 4: Zet het Bedieningspaneel in leerstand, raadpleeg de handleiding van het Bedieningspaneel voor details.

#### Stap 5: Druk op de Testknop van de Optische Deurcontact om een signaal naar het Bedieningspaneel te sturen.

#### Stap 6: Als het Bedieningspaneel het signaal succesvol ontvangt, zou het Bedieningspaneel moeten reageren (bijv. door piepjes). Raadpleeg de handleiding van uw Bedieningspaneel om het leerproces te voltooien.

#### Stap 7: Nadat de Optische Deurcontact is ingeleerd, zet het Bedieningspaneel in “**Walk Test**” modus. Houd de Optische Deurcontact op de gewenste locatie en druk op de Testknop om te bevestigen of deze locatie binnen het signaalbereik van het Bedieningspaneel ligt.

#### Stap 8: Wanneer u tevreden bent met de positie van de Optische Deurcontact op de gekozen locatie, ga dan verder met de installatie.

## Het deurcontact monteren

* ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUmxi8PNztNfQF9Stfaje%2F3.png?alt=media)

Zoek een geschikte plaats om het Deurcontact te installeren. Het wordt aanbevolen de Optische Deurcontact op het meer stationaire object te monteren (zoals een deurkozijn of raamkozijn). Zorg ervoor dat de locatie binnen het signaalbereik van het Bedieningspaneel ligt voordat u monteert.

#### Stap 1: Het montagemateriaal moet schoon, droog en vlak zijn. Reinig het montagemateriaal indien nodig met een geschikt ontvettingsmiddel.

#### Stap 2: Verwijder de beschermlaag van één zijde van het dubbelzijdige kleefkussentje. Breng dit aan op de achterkant van het apparaat en druk 30 seconden stevig aan om goede hechting te verzekeren.

#### Stap 3: Verwijder de andere beschermlaag en druk de Optische Deurcontact stevig op de gewenste locatie. Vermijd het aanbrengen van het kleefkussentje op een ongelijk oppervlak of het opnieuw aanbrengen ervan.

Stap 4: Markeer de locatie voor de reflecterende sticker. De reflecterende sticker moet worden aangebracht op de **tegenoverliggende** zijde van het Infrarooddetectiegebied. De opening mag niet meer dan **3 mm** zijn wanneer de deur/het raam gesloten is.

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcMfq5oAMO3aUxtqS1kPc%2F4.png?alt=media)

#### Stap 5: Breng de reflecterende sticker aan. Vermijd het aanbrengen van de reflecterende sticker op een ongelijk oppervlak of het opnieuw aanbrengen ervan.

{% hint style="success" %}
Opmerking
{% endhint %}

* Breng het kleefkussentje NIET aan op een oppervlak met afbladderende of gebarsten verf, of op een ruw oppervlak.
* Houd er rekening mee dat het 3M-plakband niet hergebruikt kan worden.
* Blootstelling van het Infrarooddetectiegebied aan direct zonlicht wordt NIET aanbevolen.
