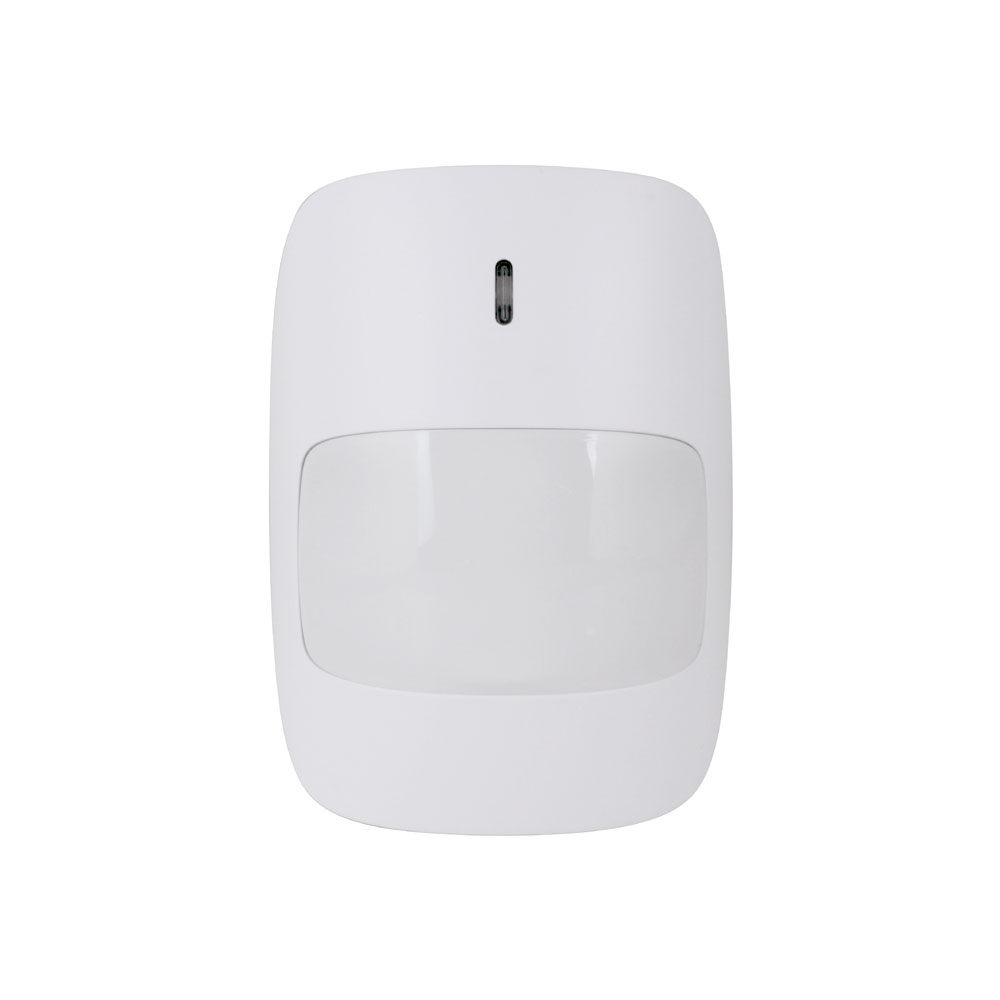

# VESTA-409 IR-32SL-ADC2 ## PIR-bevægelsessensor
## Introduktion PIR'en registrerer infrarøde signaturer for at opfange bevægelser inden for et tildelt område og sender et signal til kontrolpanelet om at aktivere alarmen, hvis en ubuden gæst krydser dets detektionsbane. PIR'en er designet til at give en typisk detekteringsrækkevidde på 12 meter, når den monteres i en højde af 2,5 meter over jorden. PIR-sensoren understøtter også kæledyrsimmunitet og vil ikke registrere kæledyr på op til 25 kg for at minimere falske alarmtilfælde. PIR'en består af et design i to dele, der er opbygget af et dæksel og en base. Dækslet indeholder al elektronik og optik, og basen giver mulighed for fastgørelse. ## Identifikation af dele ![ Set forfra Set indvendigt Set bagfra](/files/ac8fe224d82d01cd0b668f3119a15fcce2aa7d4e) 1. Testknap / LED-indikator * Testknappen bruges til at teste radiosignalet og til indlæring. * LED-indikatoren bruges til at vise systemets status. 2. IR-sensor 3. Batterirum 4. Bundmonteringsskrue 5. Sabotagekontakt 6. Jumperkontakt til aktivering/deaktivering af kæledyrsimmunitet (JP3)
| Jumper tilsluttet | Jumper frakoblet | | ----------------------------------------------------------------------------------- | ----------------------------------------------------------------------------------- | | Jumperforbindelsen er isat, | Jumperforbindelsen er fjernet eller forbinder de to ben. “parkeret” på ét ben. | | Når den er indstillet til ON, er kæledyrsimmunitet deaktiveret. | Når den er indstillet til ON, er kæledyrsimmunitet deaktiveret. | | | | 7. Jumperkontakt til forøgelse af følsomhed (JP4) * Når den er indstillet til ON, er PIR'ens detektionsfølsomhed høj. * Når den er indstillet til OFF, er PIR'ens detektionsfølsomhed på normalt niveau (fabriksindstilling). 8. Hul til batteriisolator ## Funktioner ### LED-indikator I normal driftstilstand vil LED-indikatoren lyse i følgende situationer: * Når bevægelse registreres under lav batterispænding  Når dækslet åbnes, og sabotagekontakten aktiveres. * Når bevægelse registreres, hvis sabotagetilstanden fortsætter. * Når bevægelse registreres i testtilstand * Når testknappen trykkes ned under sabotagetilstand, eller hvis PIR'en har lav batterispænding. LED'en blinker ikke, hvis PIR'ens sabotagekontakt og batteri er normale, og PIR'en ikke er i testtilstand. ### Batteri IR-32SL-ADC2 bruger ét CR123 3V litiumbatteri som strømkilde. PIR'en har registrering af lavt batteri. Hvis der registreres lav batterispænding, sendes der et signal om lavt batteri til kontrolpanelet sammen med de almindelige signaloverførsler, så kontrolpanelet kan vise status tilsvarende. Ved hver installation er batteriet monteret med en batteriisolator isat fra fabrikken før afsendelse. {% hint style="info" %} Bemærk: Når du udskifter batteriet, skal du efter at have fjernet det gamle batteri trykke på sabotagekontakten to gange for at aflade helt, før du indsætter et nyt batteri. {% endhint %} ### Sabotagebeskyttelse PIR'en er beskyttet af en sabotagekontakt, som er trykket ned, når PIR'en er korrekt installeret. Når PIR'en fjernes fra den monterede overflade eller monteringsbeslaget, eller når dækslet åbnes, aktiveres sabotagekontakten, og PIR'en sender et signal om åben sabotage til systemets kontrolpanel for at minde brugeren om tilstanden. Hvis der registreres bevægelse, når sabotagekontakten er åben, vil LED'en lyse. ### Overvågningsfunktion Når PIR'en er i normal driftstilstand, udfører den selvtest med jævne mellemrum ved at sende et overvågningssignal én gang hvert 15. til 18. minut. Hvis kontrolpanelet ikke modtager de overvågningssignaler, der sendes fra en bestemt PIR, inden for den forudindstillede tid, genereres en fejlmeddelelse “Out-Of-Order”. ### Testtilstand PIR'en kan sættes i testtilstand ved at trykke på testknappen. I testtilstand deaktiveres dvaletimeren, og LED-indikatoren aktiveres, så den lyser hver gang der registreres bevægelse. Hver gang testknappen trykkes ned, sender PIR'en et testsignal til kontrolpanelet til test af radio-rækkevidden og går i testtilstand i 3 minutter. Testtilstanden udløber efter 3 minutter. ### Dvaletimer PIR'en har en “dvaletid” på cirka 1 minut for at spare strøm. Efter at have sendt en registreret bevægelse transmitterer PIR'en ikke igen i 1 minut; enhver yderligere bevægelse registreret i denne dvaleperiode forlænger dvaletiden med endnu et minut. På denne måde vil kontinuerlig bevægelse foran en PIR ikke unødigt dræne batteriet. ### Funktion til kæledyrsimmunitet PIR-sensoren understøtter kæledyrsimmunitet og vil ikke registrere kæledyr på op til 25 kg for at minimere falske alarmtilfælde. Funktionen til kæledyrsimmunitet kan aktiveres/deaktiveres ved at indstille jumperkontakten (JP3). Når jumperkontakten (JP3) er indstillet til ON, er kæledyrsimmunitet deaktiveret. Når jumperkontakten (JP3) er indstillet til OFF, er kæledyrsimmunitet aktiveret (fabriksindstilling). ### Funktion til forøgelse af følsomhed Du kan bruge funktionen til forøgelse af følsomhed til at øge PIR'ens detektionsfølsomhed. For at øge detektionsfølsomheden skal jumperkontakten (JP4) indstilles til ON. For at bevare normal detektionsfølsomhed skal jumperkontakten (JP4) indstilles til OFF (fabriksindstilling). ### Kom godt i gang * Træk batteriisolatoren ud for at aktivere batteriet. * LED-indikatoren vil blinke i 30 sekunder. (PIR'en varmer op). I opvarmningsperioden vil PIR'en ikke blive aktiveret. Efter opvarmningsperioden slukkes LED'en, og PIR'en er klar til brug. * Sæt kontrolpanelet i indlæringstilstand (se kontrolpanelets manual for detaljer). * Tryk på testknappen. * Se kontrolpanelets manual for at fuldføre indlæringsprocessen. * Når PIR'en er indlært, skal du sætte kontrolpanelet i “gangtest”-tilstand; hold PIR'en på den ønskede placering, og tryk på testknappen for at bekræfte, om denne placering er inden for kontrolpanelets signalrækkevidde (se kontrolpanelets manual for at fuldføre gangtesten). * Når du er tilfreds med, at PIR'en fungerer på den valgte placering, kan du gå videre til montering. ## Installation ### Installationsvejledning * PIR'en er designet til at blive monteret enten på en plan overflade eller i et hjørne. * Detektionsrækkevidden er op til 12 meter, hvis PIR'en er monteret i en højde af 2,3-2,5 meter over jorden. * Når kæledyrsimmunitetsfunktionen er aktiveret, vil PIR'en ikke registrere kæledyr op til 25 kg, når den er monteret i en højde af 2,3-2,5 meter over jorden. Hvis nødvendigt kan du justere PIR'ens højde i forhold til dit kæledyrs størrelse for optimal kæledyrsimmunitet. En højere installationsplacering giver et større kæledyrsimmunt område, men øger dødvinklen under PIR'en.  * Når PIR'en er monteret med det drejelige beslag, vil den ikke have det almindelige detekteringsområde (som i diagrammet) eller det typiske kæledyrsimmune område. * Når installationsstedet er valgt, skal du trykke på testknappen for at gå i testtilstand. Gå rundt i det beskyttede område, bemærk hvornår LED'en lyser, og kontrollér, om detektionsdækningen er tilstrækkelig. * Når det konstateres, at detektionsdækningen er tilfredsstillende, skal du følge trinnene beskrevet i afsnittet Monteringsmetode nedenfor for at montere PIR'en. ## Monteringsmetode * PIR'en er designet til at blive monteret enten på en plan overflade eller i et hjørne. * Basen har to udstansninger, hvor plasten er tyndere og kan brydes af til monteringsformål. * Til hjørnemontering medfølger et trekantet beslag, der giver ekstra sabotagebeskyttelse bagpå. Beslaget har også fire udstansninger til montering i hjørnet * Til overflademontering medfølger et valgfrit drejeligt beslag, så brugeren kan justere detektionsområdet. Med det drejelige beslag kan IR-32SL-ADC2 drejes 80 grader horisontalt og 70 grader vertikalt for at give optimal dækning.
### Hjørnemontering med det trekantede beslag PIR-kameraet kan monteres i hjørnet ved hjælp af det medfølgende trekantede beslag. 1. Bryd gennem de fire udstansninger på det trekantede beslag. 2. Brug hullerne som skabelon, og bor huller i den hjørneoverflade, der skal monteres på. 3. Sæt rawlplugs i, hvis PIR'en skal fastgøres i puds eller mursten. 4. Skru det trekantede beslag fast på rawlplugsene med de to tapper øverst og vendt mod dig. 5. 5\) Fastgør PIR'en på krogene på det trekantede beslag.

Hjørnemontering

### Overflademontering * PIR'en kan også monteres direkte på en plan overflade med de medfølgende skruer og rawlplugs. * Basen har to udstansninger, hvor plasten er tyndere og kan brydes af til monteringsformål. Trinnene for overflademontering gennem de to udstansninger beskrives og vises på billedet nedenfor. 1. Skru bundmonteringsskruen ud, og adskil dækslet og basen. 2. Bryde gennem de to udstansninger indefra basen. 3. Brug hullerne som skabelon, og bor huller i overfladen, der skal monteres på. 4. Sæt rawlplugs i, hvis PIR'en skal fastgøres i puds eller mursten. 5. Skru basen fast på rawlplugsene. 6. Skru dækslet tilbage på basen. Overflademontering ### Overflademontering med det drejelige beslag (valgfrit tilbehør, sælges separat) * Til overflademontering medfølger et valgfrit drejeligt beslag, så brugeren kan justere detektionsområdet. Med det drejelige beslag kan IR-32SL-ADC2 drejes 80 grader horisontalt og 70 grader vertikalt for at give optimal dækning. * Det drejelige beslag kan monteres på væggen med de medfølgende skruer. 1. Skru det drejelige beslag fast på væggen. 2. Fastgør PIR'en på de 3 kroge på det drejelige beslag. 3. Drej beslaget til det korrekte detekteringsområde, og stram monteringsskruen. ## Anbefalinger til installation
Det anbefales at installere PIR'en på følgende steder:
truePå en position, hvor dyrene ikke kan komme ind i detekteringsområdet ved at klatre på møbler eller andre genstande.
trueRet ikke enheden mod trapper, som dyrene kan klatre på.
truePå en position, så en ubuden gæst normalt vil bevæge sig på tværs af PIR'ens synsfelt fra side til side.
trueI et hjørne for at give det bredeste udsyn.
truePå en position, hvor synsfeltet ikke er blokeret af f.eks. gardiner, pyntegenstande osv.
trueI en højde af 2,3-2,5 meter over jorden for bedst mulig ydeevne.
### Begrænsninger | Må ikke installeres udendørs.![](/files/758a120765547d0866434ff7585f5142edf3da89) | Undgå store forhindringer i detektionsområdet.![](/files/be9bdb78caf39b2fad9aae77f6a9fdf657b7f3bf) | | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ | ------------------------------------------------------------------------------------------------------------------------------------------------------------------- | | Udsæt ikke PIR'en for direkte sollys i længere tid.![](/files/b2d862c4261ccd2d77cdaf764b19f48a8e7eb286) | Undgå damp eller høj luftfugtighed, som kan forårsage kondens.![](/files/98f3942b7bc32abc105cd8716636a906ecc3c06f) | | Undgå bevægelige genstande i detektionsområdet, f.eks. gardiner, vægophæng osv.![](/files/31d27c55b4f9fec68106bc383b0f14d8b5f2b477) | Undgå reflekteret lys fra lyse overflader, f.eks. spejle, vinduer osv.![](/files/dbb9b87510e4b0bdfd6a62bec730f2f9aa6feb33) | | Undgå at installere PIR'en i områder, hvor maskiner kan forårsage hurtige temperaturændringer i detektionsområdet, f.eks. nær airconditionanlæg, varmeapparater osv.![](/files/699d3fe2978c2c0bbec2b99fc00ac5674387c2b0) | Undgå reflekterende overflader i detektionsområdet. Reflekterede infrarøde signaturer kan føre til falsk alarm.![](/files/6501b8030595da05bc2eafb87b7b0cb88e2db8e4) | --- # Agent Instructions: Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://vesta-guide.gitbook.io/vesta-guide/danish-dk/vesta-409.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
