VESTA-408

KP-39B-ADC2

FJERNBETJENT TASTATUR

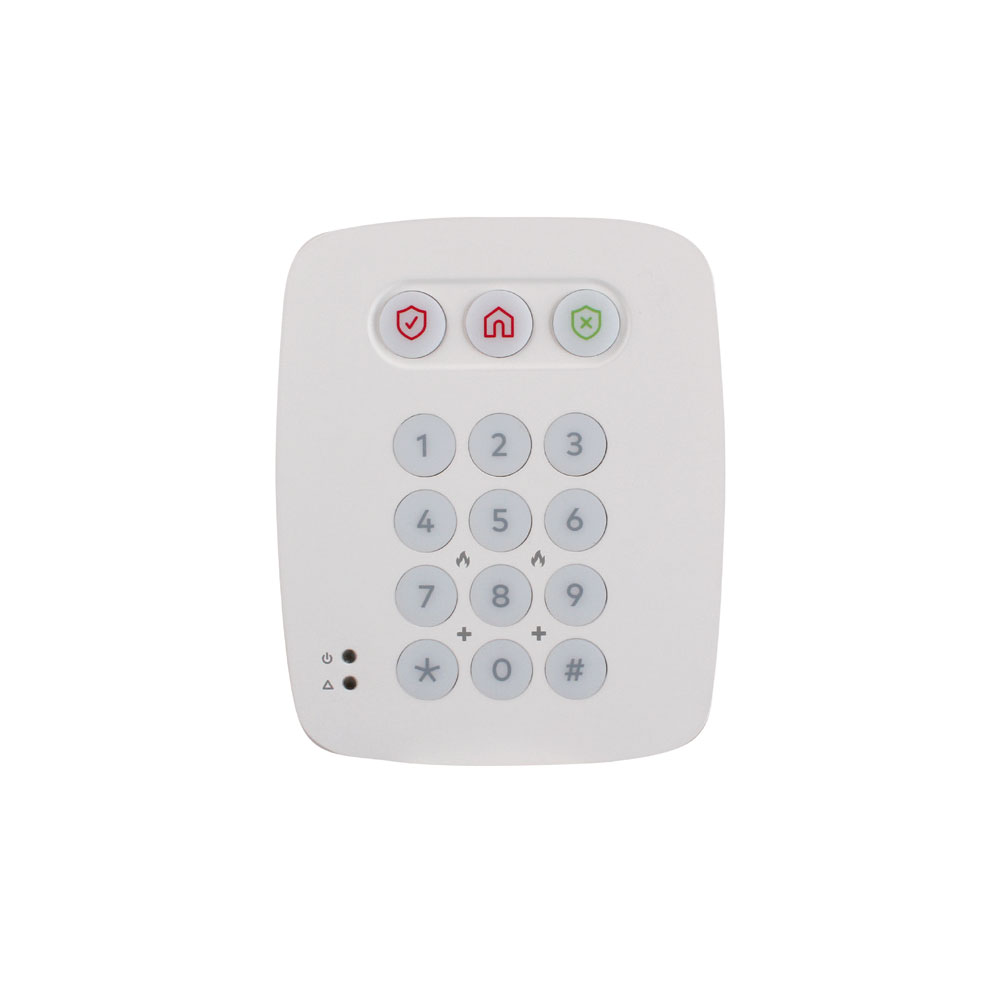

Identifikation af dele

  1. Armeringsknap

  2. Hjemmeknap

  3. Afvæbningsknap

  4. Panikalarm (hvis aktiveret)

    • Tryk på både 1 og 3 for at udløse panikalarm

  5. Brandalarm (hvis aktiveret)

    • Tryk på både 4 og 6 for at udløse brandalarm

  6. Medicinsk alarm (hvis aktiveret)

    • Tryk på både 7 og 9 for at udløse medicinsk alarm

  7. Afsendelse af læringskode

    • Tryk på * og tasten 7 (under testtilstand)

    • Tryk på både # og * (under normal driftstilstand)

  8. #-tast

  9. *-tast

  10. Fejl-LED (orange)

  11. Strøm-LED (grøn)

  12. Sabotagekontakt

  13. Batteriisolator

  14. Monteringshuller

  • Der lyder et kort bip sammen med tryk på en tast for at angive, at den trykkede knap er gyldig.

  • 4 sammenhængende bip lyder for at angive en fejl, og brugeren skal gentage processen igen.

LED-indikator

  • Strøm-LED (grøn):

    • Tændt i 5 sekunder: efter vellykket gennemførelse af en gyldig tastetrykssekvens.

    • Blinker i 5 sekunder: lavt batteri i normal driftstilstand.

    • Hvis strøm-LED'en slukker, før en gyldig tastetrykssekvens er fuldført, ignoreres de tidligere indtastede taster.

  • Fejl-LED (orange):

    • Afvæbningsknap og orange LED tændt sammen med 5 bip: alarmhukommelse (afhænger af betjeningspanelet).

    • Blinker:

      • Kun blink: Ingen respons sendt af betjeningspanelet inden for 9 sekunder.

      • Blinker sammen med 2 bip: Anmodning om hjemmetilstand under armeringstilstand.

      • Blinker sammen med 3 bip: Anmodning om hjemmetilstand eller armeringstilstand, når der er en fejltilstand.

      • Blinker sammen med 4 bip: PIN-koden var forkert.

Generel betjening

  • Gå i testtilstand — Indtast tastatur-PIN-kode, og tryk derefter på ＊-tasten.

  • Panikalarm — Indtast 1 tast + 3 tast samtidig. (hvis funktionen er aktiveret)

  • Brandalarm — Indtast 4 tast + 6 tast samtidig. (hvis funktionen er aktiveret)

  • Medicinsk alarm — Indtast 7 tast + 9 tast samtidig. (hvis funktionen er aktiveret)

  • Kontroller betjeningspanelets status — Normal tilstand: tryk på # -tasten.

Strøm

  • Det fjernbetjente tastatur bruger et CR123 3V litiumbatteri som strømkilde.

  • Det fjernbetjente tastatur kan også registrere batteristatus. Hvis batterispændingen er lav, blinker strøm-LED'en i 5 sekunder under drift. Signalet for lavt batteri sendes sammen med almindelige signaloverførsler til betjeningspanelet, så status kan vises korrekt.

  • Før afsendelse er batteriet forudinstalleret fra fabrikken.

  • Når batteriet udskiftes, skal du trykke på en hvilken som helst tast et par gange for at aflade, før det nye batteri isættes.

Energisparefunktion

  • Når det er inaktivt, er det fjernbetjente tastatur i standby tilstand og bruger ingen strøm. Det aktiveres og vågner i 5 sekunder, når der trykkes på en tast.

  • Efter 5 sekunders inaktivitet slukker strømmen, og det vender tilbage til standby tilstand.

Sabotagebeskyttelse

  • Tastaturet er beskyttet mod ethvert forsøg på at åbne låget eller afmontere tastaturet fra monteringsfladen.

  • Sabotagebeskyttelsen er deaktiveret, når tastaturet er i testtilstand.

Overvågningssignal

  • Efter installation sender det fjernbetjente tastatur automatisk overvågningssignaler til betjeningspanelet med et interval på 15-18 minutter.

  • Hvis betjeningspanelet ikke har modtaget signalet fra det fjernbetjente tastatur i en forudindstillet periode, vil betjeningspanelet anse det fjernbetjente tastatur for ude af drift og reagere i henhold til panelets indstilling.

Kom godt i gang

1

Trin 1. Sæt betjeningspanelet i læringstilstand.

2

Trin 2. Tilføj det fjernbetjente tastatur til betjeningspanelet

Testtilstand

  1. Sæt det fjernbetjente tastatur i testtilstand ved at indtaste KP PIN-koden (standard: 0000), og tryk derefter på ＊-tasten. LED'erne tændes sammen med et langt bip.

  2. Tryk på ＊-tasten og derefter 7 -tasten for at sende læringssignalet. Det fjernbetjente tastatur afgiver et langt bip.

Funktion i testtilstand

  1. Tryk på ＊-tasten og derefter 2-tasten — Aktiver dual-knap panikalarmfunktion

  2. Tryk på ＊-tasten og derefter 3-tasten — Aktiver dual-knap brandalarmfunktion

  3. Tryk på ＊-tasten og derefter 4-tasten — Aktiver dual-knap medicinsk alarmfunktion

  4. Tryk på ＊-tasten og derefter 5-tasten — Deaktiver alle dual-knap funktioner (standard)

  5. Tryk på ＊-tasten og derefter 6-tasten — Rediger tastatur-PIN-kode

    • Indtast Gammel tastatur-PIN-kode, og tryk derefter på ＊-tasten.

    • Indtast Ny en ny 4-cifret tastatur-PIN-kode, og tryk derefter på # -tasten.

  6. Tryk på ＊-tasten og derefter 8-tasten — Aktiver armering/hjem uden PIN-kode-funktion.

    Se venligst “Armering/hjem uden betjeningspanelets PIN-kode” for detaljer, side 3.

  7. Tryk på ＊-tasten og derefter 9-tasten — Aktiver armering/hjem med betjeningspanelets brugers PIN-kode-funktion (standard).

    (Se venligst “Armering/hjem med betjeningspanelets PIN-kode” for detaljer, side 3)._

Bemærkninger

  • Hvis det fjernbetjente tastatur ikke afgav et langt bip, betyder det, at det fjernbetjente tastatur ikke sendte læringskoden til betjeningspanelet. Tryk venligst på ＊-tasten og derefter 7 -tasten igen for at sende læringskoden.

  • Hvis betjeningspanelet modtager læringskoden, vil det vise oplysningerne tilsvarende. Se betjeningspanelets brugervejledning for at fuldføre indlæringsprocessen.

  • Når betjeningspanelet har modtaget signalet fra det fjernbetjente tastatur, sender det en bekræftelse tilbage til det fjernbetjente tastatur. Det fjernbetjente tastatur bipper derefter 3 gange for at bekræfte, at bekræftelsen er modtaget. Hvis det fjernbetjente tastatur ikke bipper 3 gange, skal du genstarte indlæringsproceduren.

  • Når du forsøger at gå i testtilstand, og du indtaster en forkert KP PIN-kode (standard: 0000) 4 gange, deaktiverer tastaturet tastfunktionen i 1 minut. Alle LED'erne vil blinke 3 gange sammen med 6 bip. Efter 1 minut afgiver det et langt bip for at angive, at tastfunktionen er tilbage til normal.

3

Trin 3. Bekræft signalrækkevidden

Efter det fjernbetjente tastatur er indlært, sættes betjeningspanelet i gangtest tilstand, hold det fjernbetjente tastatur på den ønskede placering, og send læringskoden til betjeningspanelet for at bekræfte, at denne placering er inden for betjeningspanelets signalrækkevidde.

For at sende læringskoden skal du enten trykke på ＊-tasten og derefter 7 -tasten under testtilstand eller trykke på både # og ＊-tasterne samtidig under normal driftstilstand.

4

Trin 4. Monter det fjernbetjente tastatur

Når du er tilfreds med, at det fjernbetjente tastatur fungerer på den valgte placering, kan du fortsætte med at montere det fjernbetjente tastatur ved at følge trinene nedenfor (se venligst “Montering af fjernbetjent tastatur” for detaljer).

5

Trin 5. Afslut testtilstand

Tryk to gange på afvæbningsknappen to for at forlade testtilstand, og installationen er fuldført. Det fjernbetjente tastatur afgiver et langt bip, og de tre systemtilstands-LED'er slukkes. Det fjernbetjente tastatur vender tilbage til normal driftstilstand.

Det fjernbetjente tastatur forlader automatisk testtilstand efter 5 minutters inaktivitet og vender tilbage til standbytilstand. Alle LED'erne slukkes, og tastaturet afgiver ét langt bip.

Kontrol af systemtilstand

Når tastaturet er indlært i alarmanlæggets betjeningspanel, kan brugeren ændre systemet ved hjælp af tastaturet.

Der er to måder at armere systemet på:

  1. Armering væk / hjemmearmering af systemet ved at indtaste betjeningspanelets brugers PIN-kode.

  2. Armering væk / hjemmearmering af systemet uden at indtaste betjeningspanelets brugers PIN-kode.

Afvæbning af systemet kræver altid indtastning af betjeningspanelets brugers PIN-kode.

Armering/hjem/afvæbning med betjeningspanelets PIN-kode

Under testtilstand skal du trykke på ＊-tasten og derefter 9 -tasten for at aktivere armering/hjem med PIN-kode-funktion.

  • Gå i armeringstilstand: Indtast en vilkårlig brugerkode på betjeningspanelet, og tryk på -tasten. Hvis panelet ikke har nogen fejl, og armeringen lykkes, vil LED'en tænde sammen med et langt bip.

  • Gå i hjemmetilstand: Indtast en vilkårlig brugerkode på betjeningspanelet, og -tasten. Hvis panelet ikke har nogen fejl, og armeringen lykkes, vil LED'en med 3 bip.

  • Gå tilbage til afvæbningsmode: Indtast en vilkårlig brugerkode på betjeningspanelet, og -tasten. Hvis afvæbningen lykkes, vil LED'en tænde sammen med 2 bip.

  • Hvis der er alarmhukommelse, vil LED'en og fejl-LED'en tænde sammen med 5 bip.

Når systemtilstanden ændres, og der gentagne gange forsøges med forkerte PIN-koder på betjeningspanelet, deaktiverer tastaturet ikke sin tastfunktion, men betjeningspanelet kan midlertidigt afvise enhver PIN-kode indtastet via tastaturet for at forhindre ondsindede angreb, afhængigt af panelindstillingerne.

Armering/hjem/afvæbning uden betjeningspanelets PIN-kode

I testtilstand skal du trykke på ＊-tasten og derefter 8 -tasten for at aktivere armering/hjem uden PIN-kode-funktion.

  • Gå i armeringstilstand: Tryk på -tasten. Hvis panelet ikke har nogen fejl, og armeringen lykkes, vil LED'en tænde sammen med ét langt bip.

  • Gå i hjemmetilstand: Tryk på -tasten. Hvis panelet ikke har nogen fejl, og armeringen lykkes, vil LED'en tænde sammen med 3 bip.

  • Gå tilbage til afvæbningsmode: Indtast en vilkårlig brugerkode på betjeningspanelet, og -tasten. Hvis afvæbningen lykkes, vil LED'en tænde sammen med 2 bip.

  • Hvis der er alarmhukommelse, vil LED'en og fejl-LED'en tænde sammen med 5 bip.

Fejltilstande

Når det fjernbetjente tastatur er i NORMAL DRIFTSTILSTAND,

  1. Når der er en fejltilstand i betjeningspanelet, og tastaturet bruges til at armere panelet, vil fejl-LED'en blinke sammen med 3 bip for at angive fejltilstanden.

  2. Når tastaturet afvæbner panelet, vil LED'en tænde sammen med to bip, hvilket indikerer normal drift.

  3. Hvis du indtaster en forkert KP PIN-kode 4 gange under testtilstand, deaktiverer KP tastfunktionen i 1 minut, og alle LED'erne blinker 3 gange sammen med 6 bip. Efter 1 minut afgiver den et langt bip for at angive, at tastfunktionen er tilbage til normal.

  4. Når du forsøger at gå i testtilstand, og du indtaster en forkert KP PIN-kode (standard: 0000) 4 gange, deaktiverer tastaturet tastfunktionen i 1 minut. Alle LED'erne vil blinke 3 gange sammen med 6 bip. Efter 1 minut afgiver det et langt bip for at angive, at tastfunktionen er tilbage til normal.

  5. Når systemtilstanden ændres, og der gentagne gange forsøges med forkerte PIN-koder på betjeningspanelet, deaktiverer tastaturet ikke sin tastfunktion, men betjeningspanelet kan midlertidigt afvise enhver PIN-kode indtastet via tastaturet for at forhindre ondsindede angreb, afhængigt af panelindstillingerne.

Fabriksnulstilling

Nulstilling af tastaturet til fabriksindstillinger gendanner tastaturets egen PIN-kode til 0000 og rydder al indlæringshukommelse i panelet.

Nulstil til fabriksindstillinger:

  1. Fjern batterierne og frigør sabotagen.

  2. Hvis “Armering/hjem med betjeningspanelets PIN-kode” metoden er valgt, skal du trykke og holde 3 -tasten nede, mens batteriet sættes i igen.

  3. Hvis “Armering/hjem uden betjeningspanelets PIN-kode” metoden er valgt, skal du trykke og holde 4 -tasten nede, mens batteriet sættes i igen.

  4. Bliv ved med at trykke på 3 -tasten, indtil KP afgiver 3 bip for at angive en vellykket nulstilling. Bliv ved med at trykke på 4-tasten, indtil KP afgiver 4 bip for at angive en vellykket nulstilling.

  5. Slip 3 eller 4 -tasten, nulstillingsprocessen er fuldført.

  • Nulstilling af tastaturet til fabriksindstillinger gendanner tastaturets egen PIN-kode til 0000. Efter nulstilling skal tastaturet gennemgå en ny indlæringsproces for at begynde at fungere.

  • Når tastaturet fjernes fra betjeningspanelet, bør det også nulstilles til fabriksindstillinger for at rydde dets hukommelse i betjeningspanelet.

Montering af fjernbetjent tastatur

Sådan monteres det fjernbetjente tastatur:

  1. Fjern frontdækslet.

  2. Brug de 2 monteringshuller i bagdækslet som skabelon, og markér positionerne det mest passende sted.

  3. Isæt rawlplugs, hvis der monteres i gips- eller murstensvæg.

  4. Skru det fjernbetjente tastatur fast på rawlplugsene.

  5. Sæt frontdækslet på igen.
