# VESTA-393

**TG-15N-BUS**

## **BUS kablet tag-læser**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FFuaUbOuFP46x1XVTy7MT%2Fimage.png?alt=media&#x26;token=902d8fbb-aa71-407e-9a44-26edb8668fb7" alt=""><figcaption></figcaption></figure>

***Introduktion***

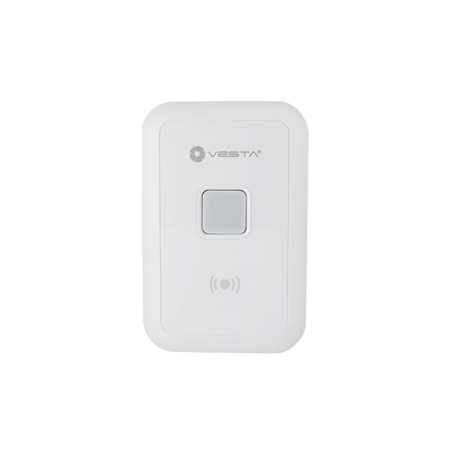

TG-15N-BUS er en tag-læser, der kan kommunikere med og få strøm fra Hybrid-panelet via BUS-forbindelse.

Den kablede tag-læser er integreret med NFC-etiketter, så du hurtigt kan aktivere eller deaktivere dit alarmsystem med blot et enkelt swipe.

Enheden består af et todelt design bestående af et dæksel og en bund. Dækslet indeholder al elektronik, og bunden giver mulighed for fastgørelse. Sabotagekontakten beskytter kabinettet mod at blive åbnet eller fjernet fra monteringsfladen.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwQWYVXbby3CGtv5y0OFS%2F1.png?alt=media)

## ***Identificering af dele***

1. **Grøn LED Rød LED Orange LED Armeringsknap**
2. **Sensorzone (for tags)**
3. **BUS-terminal**
4. **Terminationsmodstand jumperkontakt**

Når den kablede tag-læser er tilsluttet som den fjerneste BUS-enhed på en BUS-linje, skal du sætte læserens terminalmodstands-jumper og den første BUS-enheds (normalt Hybrid-panelets) jumperkontakt til ON for at fungere som termineringsmodstande. Den tilsluttede BUS-lijnes kommunikationsevne vil blive forbedret.

**Jumper til ON:** Jumperforbindelsen er indsat og forbinder de to ben.

**Jumper til OFF:** Jumperforbindelsen er fjernet eller “**parkeret**” på én pind.

* Hvis jumperen er OFF, er kommunikationsevnen på normalt niveau.
* Hvis jumperen er ON, er kommunikationsevnen forbedret.

5. **Lær-knap**
6. **Sabotage**
7. **Fastgørelsesskrue**
8. **Slagskår til monteringsskruer**
9. **BUS-kabelgennemføring**

## ***LED-indikator:***

* **Grøn LED:**
  * Lys tændt i 3 sekunder: når kontrolpanelet er i deaktiveret tilstand
  * Blinker i 5 sekunder: når aktiveringsknappen trykkes (*Hold tagget nær sensorzonen for at aktivere systemet i løbet af disse 5 sekunder*)
  * Blinker 10 gange: når “identificer” klikkes på panelets webside.
* **Rød LED:**
  * Lys tændt i 3 sekunder: når kontrolpanelet er i aktiveret tilstand
  * Blinker i 3 sekunder: når systemet deaktiveres efter alarm
* **Orange LED:**
  * Lys tændt i 3 sekunder: når TG-15N-BUS registrerer et tag samtidig med, at den mister forbindelsen til kontrolpanelet

## ***Strøm:***

Når TG-15N-BUS er direkte forbundet til et Hybrid-panel, kan 13,5V strømforsyning leveres af Hybrid-panelet.

* ***Sabotagebeskyttelse:***
  * Den kablede tag-læser er beskyttet mod ethvert forsøg på at åbne låget eller at løsne læseren fra dens monteringsflade (se **Montering af tag-læser** for detaljer).
  * Når læserens sabotagekontakt aktiveres, sendes et sabotage-signal til kontrolpanelet, så kontrolpanelet kan vise status. Når signalet er sendt, vender læseren tilbage til idle-tilstand.
* ***Overvågning***
  * Efter installation vil den kablede tag-læser automatisk transmittere overvågningssignaler periodisk til kontrolpanelet med tilfældige intervaller på 20-30 sekunder.

{% hint style="danger" %}
***Advarsel***

* Kabelføring af den kablede tag-læser bør kun udføres af certificerede teknikere med passende viden og træning i elektrisk udstyr.

* Før installation eller noget vedligeholdelsesarbejde skal du sikre dig, at strømforsyningen er afbrudt.
  {% endhint %}

* ***Tag-læser kabelføring:***
  * Før du tilslutter den kablede tag-læser til systembussen, skal du slukke for strømmen.
  * For at hjælpe med kabeltilslutning er klemrækkerne på hver BUS-systemmodul farvekodede.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6TYkDMtC0JuJ8KLMtDYC%2F14.jpeg?alt=media)

* Flere BUS-enheder kan forbindes i serie til Hybridpanelet. For optimal kommunikation mellem de tilsluttede BUS-linjeenheder skal du sikre, at terminalmodstandsjumperkontakterne på den første (normalt Hybridpanelet) og den fjerneste BUS-enhed på en BUS-linje er sat til ON for at fungere som termineringsmodstande. Sørg for kun at aktivere de førnævnte 2 jumperkontakter, og sæt ikke jumperkontakterne til ON for andre BUS-enheder imellem.

{% hint style="warning" %}
Bemærk:

* Det udtagelige design af BUS-terminalblokke forbedrer installationshastigheden. Før kabelføring kan du fjerne terminalblokkene fra printkortet for nemmere håndtering og sætte dem i igen efter kabelføring.

* Efter frakobling af terminalen, når du geninstallerer terminalen tilbage på printpladen, skal du sørge for at montere terminalen i samme retning for at undgå potentielle farer.
  {% endhint %}

* Forkerte tilslutninger vil resultere i fejl eller funktionsfejl. Inspicer ledningsføringen og sørg for korrekte forbindelser før tilslutning af strøm.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgHL4UnYHs1ZkFkGJb0Vm%2F16.png?alt=media)

## ***Kom godt i gang – lær den kablede tag-læser ind i kontrolpanelet***

Følg venligst trinene nedenfor for at lære enheden ind i Hybrid-panelet.

**Trin 1.** Tilslut enheden til panelet. Tænd derefter panelet.

**Trin 2.** På panelets webside, klik "**Indlæring**” for at gå ind på indlæringssiden.

**Trin 3.** Klik “**Start**” for at gå ind i læringstilstand; den kablede tag-læser vises straks efter panelet går ind i læringstilstand.

**Trin 4.** Klik “**Tilføj**” for at inkludere enheden i panelet.

**Trin 5.** Hvis enheden er korrekt indlært i panelet, vises den i afsnittet "Lært enhed".

### ***Identifikation***

Funktionen "Identificer" bruges til at lokalisere en specifik BUS-enhed i det BUS-koblede system. Denne funktion hjælper med at skelne, hvilken enhed der er hvilken, især i en stor installation med mange BUS-enheder.

For at lokalisere den kablede tag-læser i BUS-systemet:

**Trin 1.** På Hybrid-panelets webside, klik på “Identificer” under enhedslisten efter tag-læserens enhedskolonneindgang.

**Trin 2.** Hvis TG-15N-BUS modtager signalet fra Hybrid-panelet, vil websiden vise en succesmeddelelse, og TG-15N-BUSs grønne LED vil blinke 10 gange for at angive dens placering for brugeren.

{% hint style="warning" %}
Bemærk:

Hvis en timeout-meddelelse vises på websiden, betyder det, at TG-15N-BUS ikke modtog signalet fra panelet.
{% endhint %}

Kontroller venligst, om TG-15N-BUS er korrekt tilsluttet panelet inden for passende ledningsafstand.

### ***Gå-test***

* For at sikre, at den kablede tag-læser kan kommunikere med panelet efter den er indlært, sæt kontrolpanelet i Walk Test-tilstand og tryk på læringsknappen på TG-15N-BUS for at sende et testsignal til kontrolpanelet.
* Når panelet modtager testsignalet, vil det afgive en enkelt bip og vise læserens information øverst i enhedslisten.

{% hint style="warning" %}
Bemærk:

Hvis der ikke er noget svar fra panelet efter tryk på læringsknappen, betyder det, at panelet ikke modtog testsignalet fra enheden.
{% endhint %}

Kontroller venligst, om TG-15N-BUS er korrekt tilsluttet panelet inden for passende ledningsafstand.

### ***Montering af kablet tag-læser:***

Bunden har tre slagskår til monteringsformål. For at montere den kablede tag-læser:

1. Skru fastgørelsesskruen ud.
2. Fjern dækslet fra læseren.
3. Pas BUS-terminalen på printkortet; før ledningerne gennem BUS-kablet hullet som vist på figuren.
4. Gennemslå knockouts på basen.
5. Brug slagskårene som skabelon og bor huller i den overflade, der skal monteres på.
   1. Indsæt rawplugs hvis enheden skal fastgøres på puds eller mursten.
   2. Skru basen på vægplugsene.
6. Sæt dækslet tilbage på bunden og skru fast fastgørelsesskruen.

{% hint style="warning" %}
Bemærk:

Hvis den monterede læser bliver tvangsfjernet, vil afbrydelessesområdet blive efterladt på væggen adskilt fra læseren, og sabotagen vil derefter blive udløst.
{% endhint %}

### ***Tag-indlæring/fjernelse***

* Før du lærer et tag ind i kontrolpanelet, skal du sikre dig, at den kablede tag-læser er indlært i kontrolpanelet.
* Efter første opstart af den kablede tag-læser, vent venligst 10 sekunder for at læseren aktiverer tag-sensorfunktionen.
* For at ***Lær*** tagget ind i kontrolpanelet: **Trin 1.** Deaktiver systemet.

**Trin 2.** Gå til den lokale webside > **PIN-kode**. Vælg **Område**Placer tagget nær sensorzonen, og læseren vil sende taggets ID-nummer til kontrolpanelet. Læseren vil afgive 4 bip. Klik **Indlæs** knappen på websiden.

{% hint style="warning" %}
Bemærk:

Hvis tagget er indlært i systemet, når du placerer tagget nær sensorzonen, vil det afgive 2 bip, og den grønne LED vil tænde i 3 sekunder for at gå ind i deaktiveret tilstand.
{% endhint %}

**Trin 3.** Når taggets ID-nummer vises på websiden, indtast en 4-cifret brugerkode og tildel et brugernavn til tagget.

**Trin 4.** Klik **OK** knappen på websiden for at gemme indstillingerne.

**Trin 5.** Tag-indlæring er fuldført.

* For at ***Fjern*** fjern tagget fra kontrolpanelet: **Trin 1.** Deaktiver systemet.

**Trin 2.** Gå til den lokale webside > **PIN-kode**. Vælg **Område**Placer tagget nær sensorzonen og læseren vil sende taggets ID-nummer til kontrolpanelet. Tag-læseren vil afgive 2 bip og den grønne LED vil tænde i 3 sekunder. Find en tom tag-nummer kolonne og klik **Indlæs** for at kontrollere det tag-ID-nummer, der skal slettes.

{% hint style="warning" %}
Bemærk:

Hvis tagget ikke er indlært i systemet, når du placerer tagget nær den kablede tag-læser, vil det afgive 4 bip for at informere brugerne om fejlen.
{% endhint %}

**Trin 3.** Ifølge taggets ID-nummer, find samme tag-ID-nummer på listen og sæt kryds **Slet**.

* **Eksempel:** Som vist på billederne er nr. 1 og nr. 2 på listen de eksisterende indlærte tags. Efter du placerer tagget nær læseren og klikker **Indlæs** i den tomme nr.3 kolonne, er taggets ID-nummer vist i nr. 3 det samme som i nr. 2, så nr. 2 er det tag, der skal fjernes. Sæt kryds **Slet** i kolonnerne nr. 2 og nr. 3 for at fjerne tagget.

**Trin 4.** Klik **OK** på websiden for at gemme ændringen.

**Trin 5.** Fjernelsen af tag er fuldført.

### ***Drift:***

Efter du har fuldført indlæringen af tagget i den kablede tag-læser, kan du nu skifte systemet til Aktiveret eller Deaktiveret tilstand:

1. **Frakoblet tilstand kontrol:** Anvend tagget nær sensorzonen i aktiveret tilstand; læseren vil afgive 2 bip når panelet modtager deaktiveringssignalet og med succes skifter til deaktiveret tilstand.
2. **Armeret tilstand kontrol:** Tryk på aktiveringsknappen én gang, og den grønne LED vil blinke hurtigt i 5 sekunder; anvend derefter tagget nær sensorzonen i disse 5 sekunder, læseren vil afgive 1 langt bip for at indikere, at panelet har modtaget anmodning om aktivering med succes.
3. **LED-blink:** Hvis systemet er aktiveret, vil den røde LED lyse i 3 sekunder. Når deaktiveret vil den grønne LED lyse i 3 sekunder.
4. **Manipulation:** Når sabotage registreres, vil den kablede tag-læser øjeblikkeligt sende et sabotage-alarm-signal til kontrolpanelet og vende tilbage til idle-tilstand.
