# VESTA-387

**PWB-1-BUS**

## BUS **Supplerende strømforsyningsmodul med kabinet**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZ97PJ2Hx3aybqx5cl00l%2Fimage.png?alt=media&#x26;token=f169e49a-cc00-4e68-9c13-5f49d9ee29f6" alt=""><figcaption></figcaption></figure>

**Introduktion**

PWB-1-BUS er et supplerende strømforsyningsmodul, der kan tilsluttes i BUS-datasystemet for at levere op til 13,5V, 5A strøm til tilsluttede BUS-enheder. PWB-1-BUS-modulet er overvåget og kommunikerer tilbage til panelet alle statusændringer, herunder AC-strømstatus, batteriniveau, sabotagestatus og energiforbrugsdata.

## Identifikation af delene (VESTA-364N)

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2PnGIyoyPRlHvrU6JL9q%2Fimage.png?alt=media&#x26;token=c546f6fb-6748-4d09-976e-6ac7af293b84" alt=""><figcaption><p>VESTA-364N</p></figcaption></figure>

1. BUS-tilslutningsterminaler til **Hybridpanelet**l (4 ledninger: <mark style="color:rød;">**V**</mark>, G, A, B) Det er også vigtigt at forbinde den positive terminal på VESTA-kontrolpanelet til VESTA-364N.
2. BUS-tilslutningsterminaler til strømforsynede BUS-enheder (4 ledninger: V, G, A, B)
3. BUS-tilslutningsterminaler til strømforsynede BUS-enheder (4 ledninger: V, G, A, B)

{% hint style="warning" %}

#### UDGÅET KUN FOR VESTA-364

Denne tegning er udgået og gælder kun for det gamle **VESTA-364** strømforsyningsmodul. Se venligst opdateret dokumentation for aktuelle modeller.

**Identificering af dele**

<img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdYWPDsUfpn2CSHehrgDU%2F0.jpeg?alt=media" alt="" data-size="original">

1. **BUS-tilslutningsterminaler til strømforsynede BUS-enheder** (4-ledet: V, G, A, B)

2. **BUS-tilslutningsterminaler til strømforsynede BUS-enheder** (4-ledet: V, G, A, B)

3. **BUS-tilslutningsterminaler til Hybrid-panelet** (3 ledninger: G, A, B)
   {% endhint %}

4. **Batteriafbryder**

Skub batteriafbryderen til ON-position, så backupbatteriet vil blive opladet, når AC-strøm er tilsluttet, og fungere som en backupstrømkilde, når AC-strøm mangler.

1. **Batteriterminal**

Tilsluttes backupbatteri (Et 12V 7,0Ah eller 12V 17,2Ah forseglet blysyrebatteri)

1. **Monteringshuller**
2. **Strømterminal**

Tilsluttes 20Vac 50Hz/60Hz, 4A (80VA) strømforsyning

1. **Terminationsmodstand Jumper-afbryder (J3)**

Når strømforsyningsmodulet er tilsluttet i BUS-linjen som den fjerneste BUS-enhed fra Hybridpanelet, skal både terminalmodstandsjumperne på strømforsyningsmodulet og Hybridpanelet indstilles til ON. BUS-linjens kommunikationsevne vil blive forbedret.

* * Terminalmodstands-jumperen på PWB-1-BUS bruges normalt når strømforsyningsmodulet først tilsluttes Hybrid-panelet uden nogen strømforsynede BUS-enheder tilsluttet.

Du kan sætte strømforsyningsmodulets terminalmodstands-jumper og Hybrid-panelets terminalmodstands-jumper til ON for at teste om PWB-1-BUS kan kommunikere godt med panelet.

Hvis kommunikationen med panelet testes OK, kan du begynde at tilslutte PWB-1-BUS til de strømforsynede enheder. Sæt derefter strømforsyningsmodulets terminalmodstands-jumper til off, og sæt i stedet terminalmodstands-jumperen på den fjerneste enhed i BUS-linjen til ON.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTe40bMhhXBabMTJmZkhG%2F1.jpeg?alt=media)

Hvis jumperen er OFF (jumperforbindelsen er fjernet eller “parkeret” på en pind), er kommunikationsniveauet normalt.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUxJkCjS4MAP4nTBhprfe%2F2.jpeg?alt=media)

Hvis jumperen er ON (jumperforbindelsen hviler på begge ben), forbedres kommunikationsevnen.

1

1. **LED-indikator**
2. **Sabotagekontaktterminal** Tilsluttes lågesabotagekontakten.

**Tilbehør**

1. Standoff \*4
2. Standoff møtrik \*4
3. 12V 7,0Ah batterikabel \*2 (+, -)

**Strømforsyning**

**Strømkilde:**

* PWB-1-BUS er tilsluttet 20Vac 50Hz/60Hz, 4A (80VA) strømforsyning.
* Når strømforsyningen afbrydes og genoprettes, vil PWB-1-BUS henholdsvis sende signal for AC-fejl og genoprettelse.

**Genopladeligt batteri:**

* Et 12V 7,0Ah eller 12V 17,2Ah forseglet blysyrebatteri kan tilsluttes for at fungere som backup i tilfælde af strømsvigt.
* Under normal drift bruges AC-strøm til at forsyne PWB-1-BUS og samtidig oplade batteriet. Det tager cirka 48 timer at fuldt oplade et 12V 7,0Ah batteri og 72 timer at fuldt oplade et 12V 17,2Ah batteri.
* Hvis batteriafbryderen er sat til OFF, vil batteriet ikke blive opladet, når AC-strøm er tilsluttet, og det vil heller ikke fungere som backupstrømkilde, når AC-strøm mangler. Du skal skifte batteriet til **TÆNDT** for at det kan blive opladet, når AC-strøm er tilsluttet, og fungere som backupstrømkilde, når AC-strøm mangler.
* Når batteriet er lavt, vil PWB-1-BUS sende signal om lavt batteri. Når batteriet er blevet opladet, vil PWB-1-BUS sende signal om batterigenoprettelse.
* Når batteriet er frakoblet, batteriomskifteren er slukket, eller batterifejl opdages, vil PWB-1-BUS rapportere batteri mangler/dødt til kontrolpanelet.

**Strømudgang:**

* PWB-1-BUS kan levere maksimalt 13,5V, 5A strøm til tilsluttede BUS-enheder.

**Tamperbeskyttelse**

* Sabotagekontakten til kabinetdøren er i normal position, når døren er lukket. Sabotagebrud opstår, når døren åbnes, hvor sabotagekontakten frigives (Sabotage åben). Et sabotage-åbent-signal vil blive rapporteret til kontrolpanelet.

**Tilslutning til panel og BUS-enheder**

**ADVARSEL:**

**Fjern al strøm (AC og batteri) inden der foretages tilslutninger. Kabelføring af alarmsystemet bør kun udføres af en certificeret tekniker med passende viden og træning i elektrisk udstyr.**

* For at lette kabeltilslutninger er terminalblokke på hvert BUS-systemmodul farvekodede.

**Farvekoder for terminalblokke**

| **røde** | VDD  |
| -------- | ---- |
| **Sort** | GND  |
| **Gul**  | 485A |
| **Grøn** | 485B |

* Når PWB-1-BUS tilsluttes Hybridpanelet, skal kun de tre terminaler forbindes (GND, 485A, 485B). Se venligst billedet nedenfor.
* Når PWB-1-BUS tilsluttes enheder, der får strøm fra strømforsyningsmodulet, skal du tilslutte 4 terminaler. (VDD, GND, 485A, 485B).

Se venligst eksempler på BUS-enhedsforbindelser (VST-892-BUS & DC-23-BUS) nedenfor.

{% hint style="success" %}
Det er meget **vigtigt** i **VESTA-364N strømforsyning at forbinde** den <mark style="color:rød;">**positiv**</mark> indgang til **hybridkontrolpanelet**, dette vil give større kontrol over strømforsyningen.
{% endhint %}

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FX10dCydJVnNJQvxM0VQr%2Fimage.png?alt=media&#x26;token=eaeb75f0-0c95-44c9-8276-fafe826c9307" alt=""><figcaption><p>VESTA-364N</p></figcaption></figure>

{% hint style="warning" %}

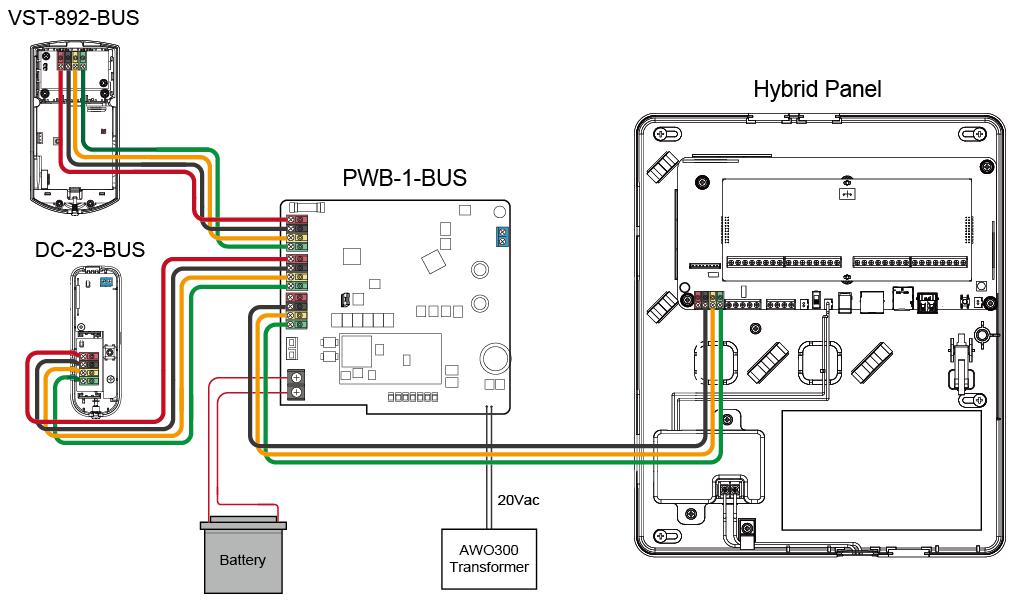

**UDGÅET**&#x20;

Kun VESTA-364

<img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcCcOVhouHAZi01HnucF6%2F3.jpeg?alt=media" alt="" data-size="original">
{% endhint %}

* Det udtagelige design af BUS-terminalblokke forbedrer installations-effektiviteten. Før kabelføring kan du fjerne terminalblokkene fra enheden for nemmere håndtering og sætte dem i igen efter kabelføring.

Når terminalblokkene geninstalleres på printet, skal du sørge for at installere dem i samme retning for at undgå potentielle farer.

* Forkerte forbindelser vil resultere i fejl eller fejlagtig drift. Inspicer ledningsføringen og sikre korrekte forbindelser, før du tænder for strømmen.

**Kom godt i gang**

Efter at have tilsluttet hjælpe-strømforsyningsmodulet til Hybrid-panelet (se venligst ***Tilslutning til panel og BUS-enheder*** sektionen for detaljer), fortsæt venligst til indlæring.

* ***Indlæring***

**Trin 1.** Efter PWB-1-BUS er tilsluttet Hybridpanelet, tændes kontrolpanelet.

**Trin 2.** På kontrolpanelets webside skal du klikke på “**Indlæring**” for at gå ind på indlæringssiden.

**Trin 3.** Klik på “**Start**” for at gå ind i indlæringstilstand.

**Trin 4.** Klik **“Tilføj”** for at inkludere det supplerende strømforsyningsmodul i panelet.

**Trin 5.** Hvis hjælpe-strømforsyningsmodulet er blevet indlært i systemet, vil den tilføjede enhed blive vist i sektionen “Lærte enheder”. Enhedstypen vil blive vist som “PWB”.

* ***Identifikation***

Funktionen “**Identificer**” bruges til at lokalisere en specifik BUS-enhed i det kablede BUS-system. Denne funktion er nyttig til at skelne hvilken enhed der er hvilken, især i en stor installation hvor mange BUS-enheder er inkluderet.

For at lokalisere PWB-1-BUS i BUS-systemet:

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjPMBYORSCDnMhvEZbdk8%2F4.png?alt=media)

**Trin 1.** På Hybridpanelets webside skal du klikke på “Identificer” under enhedslisten efter PWB’s enhedsrække.

**Trin 2.** Hvis PWB-1-BUS modtager signalet fra Hybridpanelet, vil websiden vise en succesmeddelelse, og PWB-1-BUS’ LED-indikator vil blinke 10 gange for at angive placeringen for brugeren.

*\<BEMÆRK>*

* Hvis en timeout-meddelelse vises på websiden, betyder det, at PWB-1-BUS ikke modtog signalet fra panelet.

3

Kontroller venligst, om PWB-1-BUS er korrekt tilsluttet panelet inden for passende kabellængde.

**Overvågningssignal**

* Efter at være indlært i kontrolpanelet vil strømforsyningsmodulet automatisk sende overvågningssignaler hvert 20. til 30. sekund.

**Overvågning af energiforbrug**

* Efter at være indlært i kontrolpanelet vil strømforsyningsmodulet automatisk sende data om strømforbrug, inklusive batteriniveau, BUS-spænding og BUS-strøm til kontrolpanelet hver 30–50. minut.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBDUkkg0CSLTl4w7JJajb%2F5.png?alt=media)





Når batteriniveauet er mindre end eller lig med 20%, vil et lavt batterisignal blive sendt til panelet.

Når batteriniveauet er 0%, indikerer det en af følgende situationer: batterifrakobling, batteriomskifter i off-position eller batterifejl.

Brugeren kan også manuelt forespørge strømforbrugsdata på **Enhedsredigering** siden.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUm0IoQy7TCz2uEXLvLm0%2F6.png?alt=media)

**Montering af PWB-1-BUS i kabinettet (AWO300)**

* Find **afstandsstykker placeringer på kabinettet AWO300** (○1 – A, B, C, D), og **monteringshullerne på PWB-1-BUS** (○2 – A, B, C, D).

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSBWuSu2Rlij9fUQ3VF4r%2F7.png?alt=media)

4

* Brug de medfølgende afstandsstykker til sikkert at montere PWB-1-BUS i kabinettet.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjHoxww390akZXO3zTGGo%2F8.png?alt=media)

* Efter al kabelføring er fuldført, installer backupbatteriet. Batterimuligheder inkluderer: Et 12V 7,0Ah eller 12V 17,2Ah forseglet blysyrebatteri.

For at installere batteriet skal du følge nedenstående trin:

* 1. Tilslut GND-kablet (sort) til batteriets negative pol (-).
  2. Tilslut strømkablet (rød) til batteriets positive pol (+)
  3. Fastgør backup-batteriet til kabinettet.
* Tilslut kabinetdørens sabotagekontakt til sabotage-terminalen.
* Tilslut strømterminalen til 20Vac 50Hz/60Hz, 4A (80VA) strømforsyning. Skub batteriafbryderen til ON.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBYpEIas6TNAvpXHHSDL0%2F9.png?alt=media)

5
