# VESTA-382

 **IRAGS-35SL-F1-2W-868**

## **PIR Plus glasbrudsdetektor**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FimShSgBQDkgAh2jQSg2b%2Fimage.png?alt=media&#x26;token=6c3b6419-47f4-4a9e-a79e-70afbb3c0225" alt=""><figcaption></figcaption></figure>

### Introduktion

IRAGS-35 integrerer to sensorer, PIR-bevægelssensoren og glasbrudsdetektoren, i en enkelt enhed og registrerer bevægelser inden for et tildelt område samt sender signal til kontrolpanelet for at aktivere alarmen, hvis en ubuden gæst krydser detekteringsområdet, samt ved brud på glasvinduer.

PIR-sensoren er designet til at give en typisk detekteringsrækkevidde på 12 meter, når den er monteret i en højde på 2,5 meter over jorden, og understøtter funktion for husdyrimmu­nitet for at undgå falske alarmer. Glasbrudsdetektoren kan registrere højfrekvent lyd fra glasbrud samt lavfrekvent lyd fra slag mod glas.

Detektoren består af et dæksel og en base. Dækslet indeholder alle elektroniske komponenter og optik, og basen giver mulighed for fastgørelse.

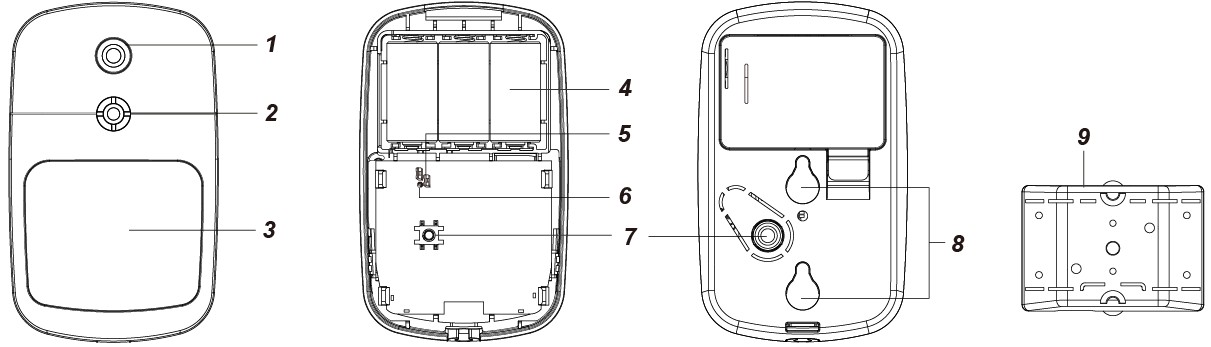

## Deleidentifikation![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuPln4qPd725D3PSvzPT6%2F2.png?alt=media)

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fz3VlqTv7uzEWWceZdQGV%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

1. **Testknap / LED-indikator**
   * Testknappen bruges til at teste radiopræstation og til indlæringsformål.
   * LED-indikatoren bruges til at angive systemets status.
2. **Mikrofon**
3. **IR-sensor**
4. **Batterirum**

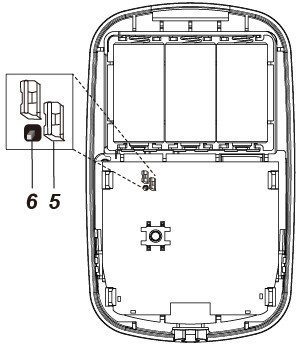

5. **Jumperkontakt til aktivering/deaktivering af kæledyrsimmuinitet (JP3)**

*

```
<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Foa4nJ3Qcae7fHUy7qQu1%2F4.jpeg?alt=media" alt=""><figcaption></figcaption></figure>
```

**Jumper til,** Jumperforbindelsen er indsat og forbundet til de to ben.

**Jumper fra,** Jumperforbindelsen er fjernet eller “**parkeret**” på én pind.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiyqBl1lLBXPfq236ZoLE%2F5.jpeg?alt=media)![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVhEewvOAbePzMwzcr8wv%2F6.png?alt=media)![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhB2Rhjum6T1XSrVJ2q3b%2F7.jpeg?alt=media)

* Når den er sat til ON, er kæledyrsimmuinitet deaktiveret (fabriksindstilling).
* Når den er sat til OFF, er kæledyrsimmuinitet aktiveret.

6. **Følsomhedsforøger Jumper Switch (JP4)**

* Når den er sat til ON, er PIR's detektionsfølsomhed høj.
* Når den er sat til OFF, er PIR'ens detektionsfølsomhed på normalt niveau (fabriksindstilling).

7. **Sabotagekontakt**
8. **Krog-huller**
9. **Monteringsbeslag**

## Funktioner

### LED-indikator

#### Rød LED (for PIR)

I normal driftstilstand vil LED-indikatoren lyse i følgende situationer:

* Når bevægelse registreres under lav batteritilstand eller i testtilstand
* Når dækslet åbnes og sabotageswitchen udløses
* Når bevægelse registreres, hvis sabotageforholdet fortsætter
* Når testknappen trykkes under sabotageforholdet eller hvis PIR har lavt batteri

LED'en vil ikke blinke, hvis PIR-sabotage og batteri er normale, og PIR ikke er i testtilstand.

Hvis LED'en blinker for at angive signaloverførsel, vil den blinke to gange hurtigt ved modtagelse af kvittering fra panelet. LED'en vil langsomt tænde og derefter slukke, når fjernindstilling fra kontrolpanelet er succesfuldt anvendt.

#### Orange LED (for glasbrudsdetektor)

* Den orange LED vil lyse, når testknappen trykkes.
* Den orange LED vil langsomt tænde og derefter slukke, når fjernindstilling fra kontrolpanelet er succesfuldt anvendt.
* Den orange LED vil lyse, når glasbrud registreres i testtilstand.

(Den orange LED lyser ikke, når glasbrud registreres under normal drift.)

#### Grøn LED (for glasbrudsdetektor)

* Den grønne LED vil blinke hurtigt, når slag mod glas registreres i testtilstand.
* Den grønne LED vil blinke én gang pr. sekund i testtilstand.

### Batteri- og lavt batteriniveau-detektion

Detektoren bruger tre CR123 3V lithiumbatterier som strømkilde:

Detektoren har funktion for lavt batteriniveau. Hvis der registreres lav batterispænding, sendes et lavbatterisignal til kontrolpanelet sammen med de almindelige signaloverførsler, så kontrolpanelet kan vise status tilsvarende.

{% hint style="warning" %}
Bemærk:

Ved batteriskift skal du trykke på sabotagekontakten eller testknappen et par gange efter fjernelse af de gamle batterier for fuldstændigt at tømme restenergi, før du indsætter nye.
{% endhint %}

### Tamperbeskyttelse

IRAGS-35 er beskyttet af en sabotagekontakt, som trykkes ned, når detektoren er korrekt installeret.

Når IRAGS-35 fjernes fra monteringsfladen, eller når dækslet åbnes, aktiveres sabotagekontakten, og detektoren sender et sabotage-åbent signal til kontrolpanelet for at gøre brugeren opmærksom på tilstanden. Hvis der registreres bevægelse, mens sabotagekontakten er åben, vil PIR-LED'en lyse.

### Overvågning

Når IRAGS-35 er i normal driftstilstand, gennemfører den periodisk en selvtest ved at transmittere et overvågningssignal en gang hvert 90. til 110. minut.

Hvis kontrolpanelet undlader at modtage de overvågningssignaler, der transmitteres i en forudindstillet tid, genereres en “**Ude af drift**” fejmelding.

### Dvaletimer

* IRAGS-35 har en “**dvaletid**” på cirka **1 minut** for at spare strøm.
* Under **1-minuts søvntid**, vil PIR ikke transmittere nogen signaler; enhver yderligere bevægelse registreret i denne periode vil forlænge søvntiden med endnu et minut. På denne måde vil kontinuerlig bevægelse foran PIR ikke unødigt tømme batteriet.
* Afhængigt af søvntilstandsindstillingen (Normal eller Optimeret) vil PIR gå i **dvaletid** i **1 minut** efter at have transmitteret en registreret bevægelse eller 3 registrerede bevægelser inden for 1 minut.

{% hint style="warning" %}
Bemærk:

Søvntilstandsindstillingen kan konfigureres eksternt. Når søvntilstand er sat til Normal, går PIR i søvntid i 1 minut efter at have transmitteret en registreret bevægelse. Når søvntilstand er sat til Optimeret, går PIR i søvntid i 1 minut efter at have transmitteret 3 registrerede bevægelser inden for 1 minut. Se venligst ***Fjernindstilling*** afsnittet nedenfor for detaljer.
{% endhint %}

### Testtilstand

* Ved at trykke på testknappen kan PIR og glasbrudsdetektoren sættes i testtilstand i **3 minutter** for at teste PIR's signaltransmission og kontrollere glasbrudsdetektionsområdet. I testtilstand vil den grønne LED blinke hvert sekund.
* I testtilstand, hvis en bevægelse registreres, vil den røde LED-indikator for PIR lyse.
* I testtilstand, hvis glasbrud registreres, vil den grønne LED blinke hurtigt, og den orange LED vil lyse.
* Hvis testknappen trykkes igen i testtilstand, forlænges testtilstandsvarigheden med yderligere **3 minutter**. Testtilstanden udløber efter 3 minutter.

### ***Test af glasbrudsdetektoren***

Glasbrudsdetektoren bør testes for at sikre, at den kan registrere glasbrud korrekt.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcnNYWZVURQSdpXPGjiXi%2Fimage.png?alt=media&#x26;token=295b13aa-fa5e-4451-b946-3b15b8324c22" alt=""><figcaption></figcaption></figure>

#### Testværktøj

Brug FlexGuard FG-701 glasbrudssimulator til at skabe glasbrudslyd.

1. Sæt omskifterne på FG-701 til “FLEX” og “TEST” tilstand. Tryk på den røde startknap.
2. Placer FG-701 på det ønskede teststed på glasset og ret højttaleren mod IRAGS-35. Luk vinduesdækslet, hvis det er til stede.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXXKGZknNZgTQ16H4suBd%2Fimage.png?alt=media&#x26;token=90dcd052-2da1-4527-b3bb-cd5d1f4ecf0f" alt=""><figcaption></figcaption></figure>

3. Slå på glasset med et polstret værktøj for at skabe en lyd af slag mod glas. Når FG-701 registrerer slaglyden, udsender den en glasbrudslyd.

#### Test af glasbrudsdetektoren

Placer detektoren på det ønskede installationssted. Sørg for, at følsomhedsniveauet justeres i forhold til detektionsområdet.

For optimal detektion bør IRAGS-35 vende mod vinduer for at overvåge glasbrud.

1. Tryk på testknappen én gang, og enheden går i testtilstand i 5 minutter. Den grønne LED vil blinke langsomt.
2. Tryk på den røde startknap på FG-701. Inden for 8 sekunder efter knaptryk skal du slå på glasset med et polstret værktøj for at skabe en slaglyd. FG-701 vil producere et burst af glasbrudslyd.
3. IRAGS-35 aktiveres, hvis både slaglyden og glasbrudslyden modtages korrekt. Den grønne LED vil blinke hurtigt, og den orange LED vil lyse. Et glasbrudssignal sendes til kontrolpanelet.

{% hint style="warning" %}
Bemærk:

Efter tryk på den røde startknap på FG-701, hvis der ikke udføres et slag inden for 8 sekunder, slukker simulatoren automatisk. Du skal trykke på den røde startknap igen for at genstarte testen.
{% endhint %}

### Glastykkelse

Floatglas: 3 mm til 6,4 mm (1/8 til 1/4”)

Hærdet glas: 2,4 mm til 6,4 mm (3/32 til 1/4”)

Trådglas: 3,2 mm til 6,4 mm (1/8 til 1/4”)

Lamineret glas: 3,2 mm til 6,4 mm (1/8 til 1/4”)

### PIR-husdyrimmunitetsfunktion

IRAGS-35 understøtter husdyrimmunitetsfunktionen og vil ikke registrere kæledyr op til 25 kg for at minimere falske alarmer. Husdyrimmunitetsfunktionen kan aktiveres eller deaktiveres ved at indstille positionen af Pet Immunity Jumper Switch (JP3). Når Jumper Switch (JP3) er sat til ON, er husdyrimmunitet deaktiveret (fabriksindstilling). Når Jumper Switch (JP3) er sat til OFF, er husdyrimmunitet aktiveret. Husdyrimmunitetsfunktionen kan også justeres via fjernindstilling som beskrevet i ***Fjernindstilling*** afsnittet nedenfor.

### Følsomhedsindstilling

#### For PIR-bevægelssensor

Du kan bruge følsomhedsforøger-jumperen (JP4) til at øge PIR's detektionsfølsomhed.

For at øge detektionsfølsomheden skal JP4 sættes til ON. For at bevare normal detektionsfølsomhed skal JP4 sættes til OFF (fabriksindstilling). Følsomheden for PIR kan også justeres via fjernindstilling som beskrevet i ***Fjernindstilling*** afsnittet nedenfor.

#### For glasbrudsdetektor

Følsomheden for glasbrudsdetektoren kan kun justeres på kontrolpanelets webside. Se venligst ***Fjernindstilling*** afsnittet nedenfor.

Justering af følsomheden ændrer detektionsområdet. Detektoren vil sende alarmsignaler til kontrolpanelet i henhold til de forskellige følsomhedsniveauer indstillet i kontrolpanelet. Følsomhedsniveauerne inkluderer maksimum, medium, lav og minimum. Følsomheden er som standard indstillet til Maksimum (høj).

<table data-header-hidden><thead><tr><th width="372"></th><th></th></tr></thead><tbody><tr><td><strong>Følsomhed</strong></td><td><strong>Detektionsområde</strong></td></tr><tr><td>Maksimum (Høj)</td><td>8m</td></tr><tr><td>Medium (Med.)</td><td>5m</td></tr><tr><td>Lav (Lav)</td><td>3m</td></tr><tr><td>Minimum (Laveste)</td><td>1,5m</td></tr></tbody></table>

### Flex- og lydregistrering

* Glasbrudsdetektoren har detektion af lavfrekvent lyd for glaspåvirkning (flex) samt højfrekvent lyd for glasbrud (audio).
* Normalt udløser glasbrudsdetektoren en alarm, når den registrerer glaspåvirkning efterfulgt af glasbrud.
* Hvis du deaktiverer flex-detektionen for glaspåvirkning, vil glasbrudsdetektoren udløse en alarm, så snart den registrerer en højfrekvent lyd.

{% hint style="warning" %}
Bemærk:

Deaktivering af flex-detektionen for glaspåvirkning øger sandsynligheden for falske alarmer på grund af miljølyde.
{% endhint %}

* Hvis både Flex- og Audio-detektion er deaktiveret, er glasbrudsdetektoren i praksis slået fra.

### Fjernindstilling af følsomhed

#### For PIR-bevægelssensor

Når PIR er tændt, bestemmes dens husdyrimmunitetsfunktion og følsomhed ved at justere JP3- og JP4-indstillingerne eller ved at ændre husdyrimmunitet og følsomhedsindstillinger fjernstyret fra kontrolpanelet. Fjernindstilling vil tilsidesætte jumperindstillingerne.

**Kontrolpanelets webside**

1. På panelets lokale webside, gå til siden Enhedsredigering ved at klikke “Rediger” for IR- posten.
2. Tryk på testknappen én gang, hvorefter afsnittet Sensorindstilling vises. Indtast værdien for de ønskede indstillinger og klik på OK for at bekræfte.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FykWqhfEj0dD4eLAGVyal%2Fimage.png?alt=media&#x26;token=d5e029d5-6f72-4a22-99a4-21966cc8f2a7" alt=""><figcaption></figcaption></figure>

Se venligst tabellen nedenfor for konfigurationsdetaljer. For eksempel, hvis du vil aktivere husdyrimmunitet, sætte følsomhed til “normal” og søvntilstand til “optimeret”, kan du indtaste 06.

<table data-header-hidden><thead><tr><th width="160"></th><th width="135"></th><th width="179"></th><th></th></tr></thead><tbody><tr><td><strong>IR-konfiguration</strong></td><td><strong>Kæledyrsimmuinitet</strong></td><td><strong>Følsomhed</strong></td><td><strong>Søvntilstand</strong></td></tr><tr><td>00</td><td>Nej</td><td>Normal</td><td>Normal (1 registrering)</td></tr><tr><td>01</td><td>Nej</td><td>Høj</td><td>Normal (1 registrering)</td></tr><tr><td>02</td><td>Ja</td><td>Normal</td><td>Normal (1 registrering)</td></tr><tr><td>03</td><td>Ja</td><td>Høj</td><td>Normal (1 registrering)</td></tr><tr><td>04</td><td>Nej</td><td>Normal</td><td>Optimeret (3 registreringer)</td></tr><tr><td>05</td><td>Nej</td><td>Høj</td><td>Optimeret (3 registreringer)</td></tr><tr><td>06</td><td>Ja</td><td>Normal</td><td>Optimeret (3 registreringer)</td></tr><tr><td>07</td><td>Ja</td><td>Høj</td><td>Optimeret (3 registreringer)</td></tr></tbody></table>

3. Tryk på testknappen én gang for at sende et signal til kontrolpanelet, og de nye indstillinger anvendes straks. Hvis knappen ikke trykkes, anvendes de nye indstillinger ved næste signaltransmission, dvs. transmission af overvågningssignalet eller IR-udløsersignal.

Den røde LED for PIR vil langsomt tænde og derefter slukke, når IR-konfigurationen fra kontrolpanelet er succesfuldt indstillet.

**Home Portal-server**

I. På Home Portal Server, gå til enhedens indstillingsside, klik på IR-35 enhedsrækken og vælg “IR Configuration.”

&#x20;II. Vælg den ønskede indstilling for husdyrimmunitet (Aktivér/Deaktivér), følsomhed (Høj/Normal) og søvntilstand (Normal/Optimeret) fra rullemenuerne, og klik “Submit” for at bekræfte indstillingen.

III. Tryk på testknappen én gang for at sende et signal til kontrolpanelet, og de nye indstillinger anvendes straks. Hvis knappen ikke trykkes, anvendes de nye indstillinger ved næste signaltransmission, dvs. transmission af overvågningssignalet eller IR-udløsersignal.

#### For glasbrudsdetektor

Funktioner for glasbrudsdetektoren kan kun indstilles på kontrolpanelets webside. Konfigurerbare funktioner er audio (højfrekvent detektion for glasbrudslyd), flex (lavfrekvent detektion for glaspåvirkningslyd) og følsomhed.

**Kontrolpanelets webside**

1. Klik “Edit” for glasposten på kontrolpanelets webside.
2. Tryk på testknappen én gang, hvorefter afsnittet Sensorindstilling vises.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fd6mkZ9uWhQvJPkmVgbeu%2Fimage.png?alt=media&#x26;token=d856a46c-87c4-4f0c-a148-030e55a1aef5" alt=""><figcaption></figcaption></figure>

3. Udfyld konfigurationsværdien i henhold til tabellen nedenfor og klik OK for at bekræfte.

<table data-header-hidden><thead><tr><th></th><th></th><th width="178"></th><th></th></tr></thead><tbody><tr><td><strong>ACGS-konfiguration</strong></td><td><strong>Audio (glasbrud)</strong></td><td><strong>Flex (glaspåvirkning)</strong></td><td><strong>Følsomhed</strong></td></tr><tr><td>01xx</td><td>Deaktiver (ACGS-detektor slukket)</td><td></td><td></td></tr><tr><td>0000</td><td>Aktivér</td><td>Aktivér</td><td>Lavere</td></tr><tr><td>0001</td><td>Aktivér</td><td>Aktivér</td><td>Lav</td></tr><tr><td>0002</td><td>Aktivér</td><td>Aktivér</td><td>Mellem</td></tr><tr><td>0003 (Standard)</td><td>Aktivér</td><td>Aktivér</td><td>Høj</td></tr><tr><td>0008</td><td>Aktivér</td><td>Deaktivér</td><td>Lavere</td></tr><tr><td>0009</td><td>Aktivér</td><td>Deaktivér</td><td>Lav</td></tr><tr><td>000A</td><td>Aktivér</td><td>Deaktivér</td><td>Mellem</td></tr><tr><td>000B</td><td>Aktivér</td><td>Deaktivér</td><td>Høj</td></tr></tbody></table>

{% hint style="warning" %}
Bemærk:

&#x20;Deaktivering af flex-detektionen for glaspåvirkning øger sandsynligheden for falske alarmer på grund af miljølyde
{% endhint %}

4. Tryk på testknappen én gang for straks at anvende den nye følsomhedsindstilling, der er sat i kontrolpanelet. Hvis knappen ikke trykkes, anvendes de nye indstillinger ved næste signaltransmission. Den orange LED vil langsomt blive kraftigere og derefter blive mørk, hvilket indikerer, at programmeringskommandoen fra kontrolpanelet er succesfuldt indstillet for glasbrudsdetektoren.

## Kom godt i gang

* Sæt batterierne i korrekt for at strømforsyne enheden.
* LED-indikatoren vil blinke i 30 sekunder (PIR varmer op). Under opvarmningsperioden vil PIR ikke blive aktiveret. Efter opvarmningsperioden slukker LED'en, og PIR er klar til drift.
* Sæt kontrolpanelet i indlæringsmode og indlær detektoren i panelet (se kontrolpanelets manual for detaljer).
* Tryk på testknappen for at sende en indlæringskode til kontrolpanelet.
* IRAGS-35 vil blive genkendt som to separate enheder (dvs. PIR & glasbrudsdetektor) og optage to zoner efter indlæring i kontrolpanelet.
* Efter detektoren er indlært, sæt kontrolpanelet i “**Gå-test**” tilstand; hold detektoren på den ønskede placering, og tryk på testknappen for at bekræfte, at denne placering er inden for kontrolpanelets signalområde (se kontrolpanelets manual for at gennemføre walk-testen).
* Når du er tilfreds med, at detektoren fungerer godt på den valgte placering, kan du fortsætte med montering.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtbkQKLY6xKPZAigRGeIU%2Fimage.png?alt=media&#x26;token=cb6c42f7-0a00-4f3f-a658-5fa8fd770cf1" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6EIon88IhBRpHck0zkFq%2Fimage.png?alt=media&#x26;token=442d8d9f-d613-478a-a407-8536f43cb744" alt=""><figcaption></figcaption></figure>

## Installation

### Installationsvejledning

* Når detektoren er monteret i en højde på 2,3-2,5 meter over jorden, er PIR's detekteringsområde op til 12 meter.
* For optimal detektion af glasbrud bør detektoren vende mod vinduet for at overvåge glasbrud.
* Når husdyrimmunitetsfunktionen er aktiveret, vil PIR ikke registrere kæledyr op til 25 kg, når den monteres i en højde på 2,3-2,5 meter over jorden. Om nødvendigt kan du justere PIR'ens højde i forhold til størrelsen på dit kæledyr for optimal husdyrimmunitetspræstation. En højere installationsplacering vil give et større husdyr-immunområde, men vil øge
* Efter installationsstedet er valgt, tryk på testknappen for at gå ind i testtilstand. Gå rundt i det beskyttede område, bemærk når LED'en lyser, og kontroller, at detektionsdækningen er tilstrækkelig.
* Når detektionsdækningen viser sig at være tilfredsstillende, følg trinnene beskrevet i ***Monteringsmetode*** afsnittet nedenfor for at montere detektoren.

### Monteringsmetode

#### **Overflade-/hjørnemontering med monteringsbeslaget**

* Detektoren er designet til at blive monteret enten på en flad overflade eller i et hjørne.
* Det medfølgende monteringsbeslag har to centrale skruehuller til overfladefastgørelse og fire side-skruehuller til hjørnefastgørelse.
* For at montere detektoren med monteringsbeslaget:
  1. Afhængigt af om du monterer på en overflade eller i et hjørne, brug de to centrale skruehuller eller de fire side-skruehuller som skabelon, og bor huller i monteringsfladen.
  2. (Valgfrit) Indsæt rawlplugs, hvis detektoren skal fastgøres på puds eller mursten.
  3. Skru monteringsbeslaget på vægplugsene med de to pegepinde øverst og vendt mod dig.
  4. Krog detektoren på monteringsbeslaget og tryk den nedad for at låse den på plads.

{% hint style="warning" %}
Bemærk:

Sørg venligst for, at PIR-kameraet er ordentligt kroget på monteringsbeslaget, så sabotagekontakten er fuldt trykket ned.
{% endhint %}

#### **Overflademontering**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLZiZfdZa0HC6TvzmgKUL%2Fimage.png?alt=media&#x26;token=aa75b0d5-9a0f-4649-b954-d19223c54b0d" alt=""><figcaption></figcaption></figure>

#### **Hjørnemontering**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXoJayzkbjIybId8wOgQi%2Fimage.png?alt=media&#x26;token=c15d21b5-8c6b-4d0f-a715-ccb12b467c99" alt=""><figcaption></figcaption></figure>

* **(Valgfrit) Stabiliseringsskrue til monteringsbeslaget**

En ekstra skrue leveres til at stabilisere bunden af PIR-kameraet på monteringsbeslaget.

For at bruge stabiliseringsskruen skal du fjerne PIR-kameraets frontdæksel fra basen. Efter at have kroget bunden af PIR-kameraet på monteringsbeslaget, stram stabiliseringsskruen fra basen. Læg frontdækslet på plads igen og stram bundfastgørelsesskruen.

**Overflademontering**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSgDDa2XG3souN5LHm6om%2Fimage.png?alt=media&#x26;token=a878285c-cc7d-4bcc-a39f-af09d2258e24" alt=""><figcaption></figcaption></figure>

**Hjørnemontering**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsjqMjuMl2jHJnc1hJ0C5%2Fimage.png?alt=media&#x26;token=2818685b-012d-4696-8ea3-05570711ff24" alt=""><figcaption></figcaption></figure>

* **Overflademontering uden monteringsbeslag**
  * PIR-kameraet kan også monteres på en flad overflade med fastgørelsesskruer og rawlplugs uden monteringsbeslaget.
  * Basen har tre knockouts, hvor plastikken er tyndere og kan brydes for monteringsformål.
  * For at montere detektoren uden monteringsbeslaget:
    1. Løsne bundfastgørelsesskruen og tag frontdækslet af basen.
    2. Bræk de 3 knockouts igennem fra indersiden af basen.
    3. Brug hullerne som skabelon og bor huller i den overflade, der skal monteres.
    4. (Valgfrit) Indsæt rawlplugs, hvis detektoren skal fastgøres på puds eller mursten.
    5. Skru basen på wallplugs.
    6. Pas den øverste del af dækslet på basen, og luk derefter den nedre del.
    7. Stram bundfastgørelsesskruen for at fastgøre frontdækslet sikkert til basen.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fcxq62cpnnTpo5RXF5aox%2Fimage.png?alt=media&#x26;token=6a9630af-bed1-494a-952c-0c7666d4085d" alt=""><figcaption></figcaption></figure>

## ***Installationsanbefalinger***

* **Det anbefales at installere PIR- og glasbrudsdetektoren på følgende steder:**
  * Vend mod vinduet og monter i en højde på 2,3-2,5 meter for bedst ydeevne.
  * Undgå steder eller trappeopgange, hvor dyr kan nå detektionsområdet ved at klatre på møbler eller andre genstande.
  * På et sted, således at en indtrænger normalt ville bevæge sig tværs over PIR's synsfelt fra side til side.  I et hjørne for at give det bredeste synsfelt.
  * På et sted hvor dens synsfelt ikke vil blive blokeret af f.eks. gardiner, pyntgenstande osv.
  * Væk fra lydkilder som højttalere, aircondition eller motorer.
  * Så langt væk fra vinduer eller døre som muligt for at undgå ekstern lydforstyrrelse.
* **Begrænsninger**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6bLIcv52FcYILty8Jzgq%2Fimage.png?alt=media&#x26;token=99618424-20fa-4e04-86ea-31cb87635d0b" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBaEVTfFOKKBBrWaUCvcm%2Fimage.png?alt=media&#x26;token=6093c3f1-2691-4119-a710-68b76943b4d1" alt=""><figcaption></figcaption></figure>
