# VESTA-370

&#x20;**VST-894-IL**

## **Udendørs PIR bevægelsessensor-kamera**&#x20;

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FDLjwDejXdq53uJ7lGVtV%2Fimage.png?alt=media&#x26;token=f5dc3e51-2337-4a24-a547-50380eb67c6e" alt=""><figcaption></figcaption></figure>

VST-894 er et udendørs passivt infrarødt (PIR) bevægelsessensor-kamera. Det er i stand til at sende trådløse signaler og optagede billeder (billedkvalitet op til 1280 x 720 pixels) til kontrolpanelet ved bevægelsesdetektion.

Med nattesyn, UV-resistent kabinet og vandtæthed til IPX5-standard er VST-894 ideel til baghaver, plæner, porte, udendørs korridorer og gange.

Det udendørs PIR-kamera er designet til at give en typisk detektionsrækkevidde på 12 meter og 90 graders bredde. Den fleksible PIR-afstandsbegrænsning kan justeres i 5 niveauer (12M, 8,5M, 6M, 3,5M, 2,5M); den anbefalede monteringshøjde er 0,8-1,2M. Med kæledyrsimmunitet kan PIR-kameraet forhindre falske alarmer udløst af kæledyr eller små til mellemstore dyr (op til 25 kg).

Derudover er VST-894 designet med en digital nærhedsdetektor. Anti-masking-funktionen gør det muligt at opdage forsøg på at blænde detektoren ved at placere objekter i dens synsfelt.

VST-894 er også kompatibel med Climax’ repeater RP-29/router RMB-29, som yderligere kan forlænge RF-kommunikationsrækkevidden til svært tilgængelige områder.

**VST-894-serien omfatter følgende modeller**:

VST-894 – PIR bevægelsessensor-kamera med flash-LED

VST-894-IL – PIR bevægelsessensor-kamera med infrarød LED

## Identificering af dele

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJ4gDKgJX7dHse1TrK28Y%2Fimage.png?alt=media&#x26;token=6eeed644-20fc-401f-befa-eedada5bcc48" alt=""><figcaption></figcaption></figure>

1 PIR-kameralinse&#x20;

2 Flash-LED / Infrarød LED

Flash-LED (VST-894) eller Infrarød LED (VST-894-IL) leverer tilstrækkeligt lys til billedoptagelse under svage lysforhold.

**3 IR-LED-indikator (Rød)**&#x20;

**4 IR-sensor**

Sensoren er beregnet til at registrere bevægelige genstande.

5. **Front-sabotagekontakt**

Front-sabotagekontakten bliver trykket ind, når kameralåget er korrekt monteret.

6. **Justeringsskala for kameravinkel**
7. &#x20; **Dip-switch-blok**
8. &#x20; **Justering af detektionslængde-kontakt**
9. &#x20; **IR-vinkel justeringsskala**
10. &#x20; **IR-dæksel enheds-sabotagekontakt**

IR-dækselenhedens sabotagekontakt bliver trykket ind, når IR-dækselenheden er korrekt lukket.

11 PIR-følsomhedsselector&#x20;

12 Test- og indlæringsknap

* Hold knappen nede i 3 sekunder for at sende en indlæringskode, og slip derefter knappen når VST-894 LED-indikatoren (Rød) lyser.
* Tryk på knappen én gang for at sende en læringskode til repeater/routeren.

13 Batterirum

&#x20;14 Bag-sabotagekontakt

Bag-sabotagekontakten bliver trykket ind, når PIR-kameraet er korrekt monteret på monteringsbeslaget. **15 VST-894 LED-indikator (Rød)**

**16 Hæklehuller**

&#x20;**17 Hægter**

&#x20;**18 Top-stabiliseringsskruehul**

&#x20;**19 Bund-stabiliseringsskruer**

### LED-indikator

**IR-LED (Rød)**

* LED-indikatoren kan aktiveres/deaktiveres ved at indstille DIP VST-894 LED-indikator IR-LED-indikatorswitch1 position eller fjernstyres fra panelet. Se venligst ***DIP-switch-indstillinger*** og ***Fjernindstillinger*** sektionen for detaljer.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1phi44ijQHuIVFPjQdwB%2F2.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdWLhYCI7dRq3PNE2m9mI%2F3.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

* Når deaktiveret, aktiveres LED ikke undtagen under opvarmning og testtilstand.
* Når aktiveret, vil LED lyse i henhold til detektorens status. - **Opvarmning:** den røde LED blinker i 60 sekunder.
  * **IR-bevægelsesdetektion:** den røde LED lyser i 2 sekunder.
  * **Maskeringsdetektion:** den røde LED blinker 3 gange og gentager, indtil maskeringsbetingelsen er fjernet. **VST-894 LED-indikator (Rød)**
* LED’en er TÆNDT, når PIR-kameraet er i indlæringsmode.
* Når PIR-kameraet modtager bekræftelse fra kontrolpanelet, vil PIR-kameraets LED blinke 6 gange og derefter slukke for at angive vellykket indlæring.

### Batteri

* PIR‑kameraet bruger fire AA L91 lithiumbatterier som sin strømkilde.
* PIR-kameraets batteriniveau vil blive rapporteret til kontrolpanelet med udsendelse af regelmæssige overvågningssignaler
* PIR-kameraet har lavspændingsdetektion for batteri. Når lavt batteriniveau registreres, sendes et lavt batterisignal til kontrolpanelet.

**For at skifte batterierne:**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdBbqsJfXfXKOK3p1OTfq%2F4.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

**Trin 1** Fjern PIR-kameraet fra monteringsbeslaget.

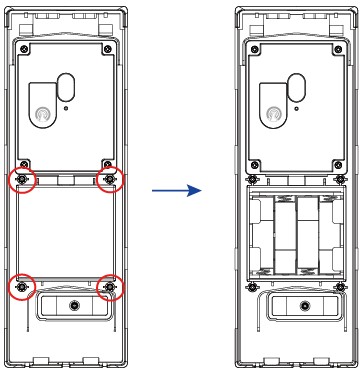

**Trin 2** Løsne de 4 fastgørelsesskruer på batterirummet og åbn dækslet.

**Trin 3** Fjern de gamle batterier og tryk testknappen to gange for fuldstændigt at tømme restenergi.

**Trin 4** Indsæt fire nye AA L91 lithiumbatterier.

**Trin 5** Tryk testknappen én gang. Et normalbatterisignal vil blive sendt til kontrolpanelet.

**Trin 6** Skru batterirummets dæksel tilbage.

**Trin 7** Hæng PIR-kameraet tilbage på monteringsbeslaget.

### Tamperbeskyttelse

* PIR-kameraet er beskyttet mod forsøg på at åbne kameralåget, IR-dækselenheden, at løsne enheden fra monteringsbeslaget eller at fjerne hele enheden med magt fra monteringsstedet.
* Hvis PIR-kameraet registrerer en sabotagetilstand som åbning af kameralåget, åbning af IR-dækselenheden eller fjernelse af enheden, sendes et sabotage-signal til kontrolpanelet for at gøre brugeren opmærksom på tilstanden.

### Tilsynssignal

* Efter installation vil PIR-kameraet automatisk sende overvågningssignaler periodisk til kontrolpanelet med tilfældige intervaller på 15-18 minutter.
* Hvis kontrolpanelet ikke har modtaget signalet fra PIR-kameraet inden for den forudindstillede tidsperiode, vil kontrolpanelet vise på sin skærm, at det pågældende PIR-kamera har et signaludfaldsproblem.

### Billedoptagelse

Når alarmsystemet er sat til, vil PIR-kameraet ved bevægelsesdetektion tage 1, 3 eller 6 alarmbilleder i opløsningerne 640 x 360, 320 x 184 eller 1280 x 720 pixels (kan programmeres fra kontrolpanelet). Du kan også manuelt anmode PIR-kameraet om at tage et billede gennem kontrolpanelet. De optagede billeder overføres til kontrolpanelet til visuel alarmverifikation.

{% hint style="warning" %}
Bemærk:

&#x20;Hvis dit PIR-kamera er installeret et sted, hvor kameraets synsfelt er et komplekst miljø med intenst lys eller mange farver, vil de optagne billeder have stor filstørrelse, hvilket muligvis kan føre til afkortning, når billederne overføres til kontrolpanelet.
{% endhint %}

### Dvaletimer

* PIR-kameraet har en automatisk "hviletid" på 5 sekunder eller 120 sekunder (standard) for strømbesparelse. Hviletimeren kan programmeres af DIP-switch 3 eller fjernjusteres fra kontrolpanelet. Se venligst ***DIP-switch-indstillinger*** og ***Fjernindstillinger*** sektionerne for detaljer.
* Selv hvis der er kontinuerlig bevægelsesdetektion, genereres alarmen kun én gang i hviletidsperioden for at spare batterilevetid.

### Anti-masking

* PIR-kameraet har en digital nærhedsdetektor, der kan opdage ethvert forsøgt maskerings-/blokeringstiltag fra en indtrænger. Anti-masking-funktionen kan slås til (standard) eller fra ved at indstille DIP-switch 4's position eller fjernstyres fra panelet. Se venligst ***DIP-switch-indstillinger*** og ***Fjernindstillinger*** sektionerne for detaljer.
* Under normal driftstilstand, når en maskeringshændelse registreres, og maskeringsbetingelsen varer i 3 minutter, sender VST-894 et maskeringsalarmsignal til kontrolpanelet for at underrette brugeren om maskeringsbetingelsen.

### PIR-følsomhed

PIR-følsomheden kan indstilles til Høj, Mellem (standard) eller Lav ved hjælp af PIR-følsomhedsselector eller fjernprogrammeres fra kontrolpanelet. Se venligst ***Dip-switch-indstillinger & PIR-følsomhedsindstilling*** og ***Fjernindstillinger*** sektionerne for detaljer.

### Opvarmningsperiode

* PIR-kameraet varmer op i op til 60 sekunder ved tilslutning af strøm.
* Den røde IR-LED vil blive ved med at blinke; PIR-kameraet aktiveres ikke i opvarmningsperioden.

### Lokal indstilling

For at justere PIR-kameraets indstillinger lokalt skal du fjerne dækselenheden for at få adgang til de lokale kontakter eller selectorere. Følg nedenstående trin for at fortsætte.

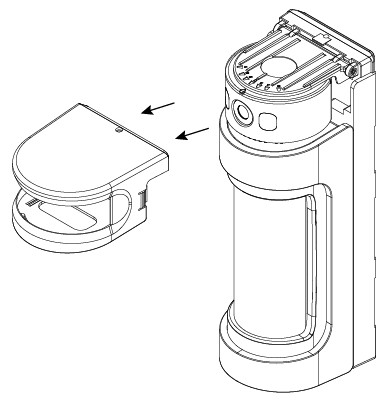

1\) Fjern kameralåget.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9Faq92w8dhuaLQOxbMve%2F5.jpeg?alt=media" alt=""><figcaption><p>Fjern kameralåget.</p></figcaption></figure>

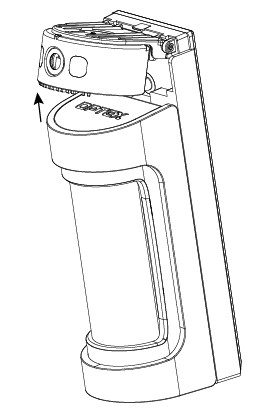

2\) Løft kamermodulet fra buesiden.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3TXudmIS8Hdb5jyqWnol%2F7.jpeg?alt=media" alt=""><figcaption><p>Løft kamermodulet fra buesiden.</p></figcaption></figure>

3\) Lås bunden op, og fjern dækselenheden.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYOeMPlUDAhVRqCeMzAqe%2F6.jpeg?alt=media" alt=""><figcaption><p>Lås bunden op, og fjern dækselenheden.</p></figcaption></figure>

#### Justering af PIR-område retning & kameraretning

* Vinklerne på både kamera modulet og IR-sensoren kan justeres i 7 niveauer fra A til G.
* Kameravinklen og PIR-sensorens vinkel skal være ens for at sikre optimal dækning. For eksempel, hvis du indstiller PIR-sensorens vinkel til niveau A, skal du også indstille kameravinklen til niveau A.

*\<BEMÆRK>*

{% hint style="warning" %}
Bemærk:

Justér ikke kamermodulet, mens det er løftet. Justér kamermodulet kun, når det er i normal driftsposition.
{% endhint %}

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FF01xoc7cR2ujVXx70f6h%2F8.png?alt=media" alt=""><figcaption></figcaption></figure>

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVBPqBbs9XQLYDsYy5cgF%2F9.png?alt=media)

#### Justering af PIR-detektionens længde

PIR-afstandsbegrænsningen kan justeres i 5 niveauer (2,5 til 12 m).

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1TVkCxt9bVcVZyEtLVWB%2F10.png?alt=media)

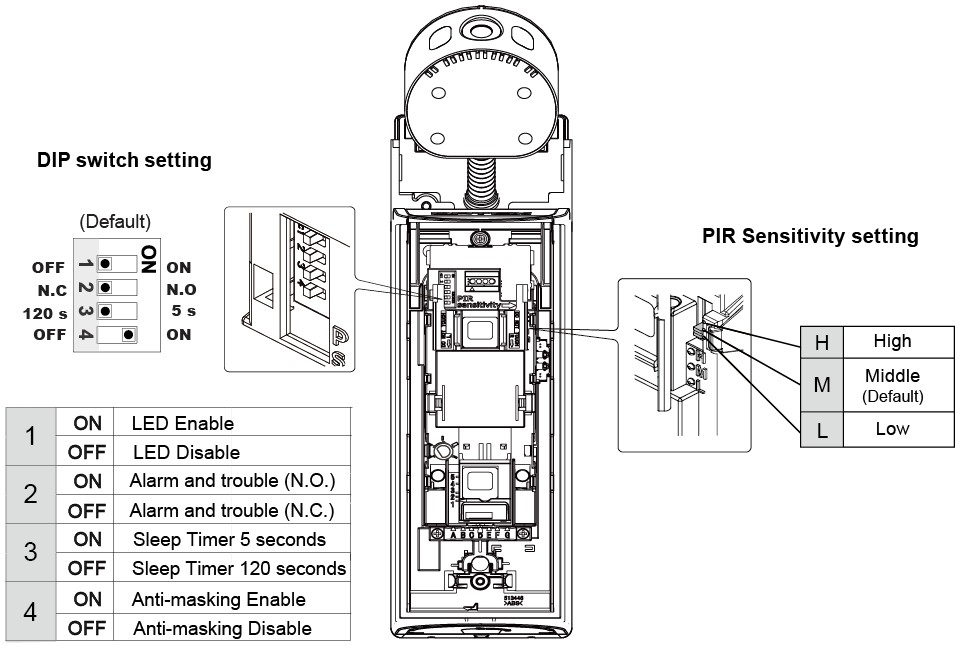

#### Dip-switch-indstillinger & PIR-følsomhedsindstilling

* Funktionerne for hver DIP-switch og PIR-følsomhedsselector er angivet i tabellerne nedenfor. Efter at Dip-switch- og PIR-følsomhedsindstillinger ændres, skal du fjerne batterierne og derefter genindsætte dem for at tænde PIR-kameraet. Enheden vil fungere med de nye indstillinger efter genstart.
* Bemærk, at LED, anti-masking, hviletimer og PIR-følsomhed også kan programmeres eksternt fra kontrolpanelet. Fjernindstilling fra panelet vil overskrive DIP-switch-indstillingerne. (Se ***Fjernindstillinger*** for detaljer.)

{% hint style="warning" %}
Bemærk:

Vær venlig ***MÅ IKKE*** ændre standardindstillingen for Dip-switch 2 (N.C.).
{% endhint %}

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fbh3DRI2sQVHlgYZS0RTQ%2F11.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### PIR-områdemaskering

PIR-kameraet leveres med et maskeringssigte til at ignorere specifikke områder, som enten ikke behøver sikring eller kan forårsage falske eller irriterende alarmer, såsom en blafrende trækrone i fuld løv.  For at maskere et specifikt område:

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHpQhEm0fI32d1evvQwxX%2Fimage.png?alt=media&#x26;token=312f45c6-6c0f-4158-b4fc-7f2d4c58ca62" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fyy7q47D2MH9saTSDIg7o%2Fimage.png?alt=media&#x26;token=7d3ad4b1-3f8d-4833-a0f8-c570ef318dd6" alt=""><figcaption></figcaption></figure>

### Testtilstand

Testtilstand bør udføres for at bekræfte korrekt funktion og dækning af PIR-kameraet.

I testtilstand er hviletimeren deaktiveret, og LED-indikatoren tændes for at angive detektionsstatus.

* Luk dækselenheden, “TEST MODE” starter automatisk.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5UwaDmBdiEic7mAvlySh%2F15.jpeg?alt=media)

* Kontroller, om LED’en lyser i 2 sekunder, når det tilsigtede objekt registreres.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzmPQCeNZTmWWjquoiYIY%2F16.jpeg?alt=media)

* “TEST MODE” udløber 3 minutter efter lukning af dækselenheden, med IR-rød LED blinkende i 5 sekunder.

### Kom godt i gang – Indlæring af PIR-kameraet i kontrolpanelet

* Indsæt fire AA L91 lithiumbatterier i batteriholderen for at tænde PIR-kameraet, og sørg for at tilslutte polariteten korrekt.
* PIR-kameraet starter opvarmning og blinker sin IR-røde LED i 60 sekunder. Vent til opvarmningsprocessen er fuldført.
* Sæt kontrolpanelet i læringstilstand; se kontrolpanelets manual for detaljer.
* Tryk og hold testknappen i 3 sekunder for at sende en indlæringskode, og slip derefter knappen når VST-894 røde LED lyser. LED’en vil være tændt i maksimalt 20 sekunder og angive, at PIR-kameraet er i indlæringsmode.
* Hvis kontrolpanelet modtager signalet fra PIR-kameraet, vises oplysningerne tilsvarende. Inden for 20 sekunder mens PIR-kameraets LED er tændt, vælg PIR-kameraet på kontrolpanelets webside og klik “**tilføj**” for at inkludere det i panelet. Henvis til kontrolpanelets manual for detaljer.
* Når PIR-kameraet modtager bekræftelse fra kontrolpanelet, vil VST-894 røde LED blinke 6 gange og derefter slukke for at indikere vellykket indlæring.
* Efter PIR-kameraet er indlært, sæt kontrolpanelet i gåtest-tilstand. Hold PIR-kameraet på det ønskede sted, og tryk testknappen for at bekræfte, om dette sted er inden for kontrolpanelets signalområde.

{% hint style="warning" %}
Bemærk:

* Efter at testknappen er trykket og holdt i 3 sekunder, vil PIR-kameraets LED være tændt i 20 sekunder. Hvis PIR-kameraet ikke modtager bekræftelse fra kontrolpanelet inden for denne 20-sekunders periode, slukker LED’en. Testknappen skal trykkes og holdes i 3 sekunder igen for at gensende en indlæringskode.
* Hvis PIR-kameraet allerede findes i et kontrolpanelsystem, skal du først fjerne PIR-kameraet fra kontrolpanelet, før du kan lære det ind i et andet kontrolpanel.
* Når PIR-kameraet læres ind i en repeater/router, skal du trykke på Test-knappen én gang (i stedet for at holde den nede i 3 sekunder) for at sende en læringskode.
  {% endhint %}

### Rediger enhedsdriftsområde

1. Brug funktionen “Rediger enhed” på panelets webside for at ændre områdeindstillingen.
2. For enheden, der kommunikerer direkte med panelet, er indstillingen gennemført efter at have klikket OK.

For enheden der bruger en repeater, tryk og hold testknappen i 3 sekunder på PIR-kameraet for at sende et signal til panelet, og slip derefter knappen når VST-894’s LED lyser.

### Fjernindstillinger

* PIR-kameraet understøtter fjernindstillinger for PIR-følsomhed, anti-masking, hviletimer og LED fra kontrolpanelet.
* Når PIR-kameraet tændes, bestemmes dets PIR-følsomhed, anti-masking, hviletimer og LED af DIP-switch-indstillingerne. (Se **DIP-switch-indstillinger** for detaljer.) Brugere kan ændre indstillinger enten ved at justere DIP-switchene eller programmere fra panelet eksternt. Fjernindstilling fra panelet vil overskrive DIP-switch-indstillingerne.

**Kontrolpanelets webside**

1. På panelets lokale webside, gå til siden Rediger enhed og indtast IR-konfigurationsværdien i afsnittet Sensorindstilling. Klik OK for at bekræfte. Se venligst tabellen nedenfor for konfigurationsdetaljer. For eksempel, hvis du vil indstille PIR-følsomhed til lav, slukke LED, sætte hviletimer til 120 sekunder og deaktivere anti-masking-funktionen, kan du indtaste 00.
2. Tryk en gang på testknappen på PIR-kameraet for at sende et signal til kontrolpanelet, så de nye indstillinger anvendes straks. Hvis knappen ikke trykkes, anvendes de nye indstillinger ved næste signaltransmission, dvs. udsendelse af overvågningssignaler eller PIR-alarm-signaler.

| **IR-konfiguration** | **PIR-følsomhed** | **LED** | **Hviletimer (T)** | **Anti-masking (A)** |
| -------------------- | ----------------- | ------- | ------------------ | -------------------- |
| 00                   | Lav               | Fra     | 120 sekunder       | Deaktivér            |
| 01                   | Lav               | Til     | 120 sekunder       | Deaktivér            |
| 02                   | Lav               | Fra     | 5 sekunder         | Deaktivér            |
| 03                   | Lav               | Til     | 5 sekunder         | Deaktivér            |
| 04                   | Lav               | Fra     | 120 sekunder       | Aktivér              |
| 05                   | Lav               | Til     | 120 sekunder       | Aktivér              |
| 06                   | Lav               | Fra     | 5 sekunder         | Aktivér              |
| 07                   | Lav               | Til     | 5 sekunder         | Aktivér              |
| 40                   | Mellem            | Fra     | 120 sekunder       | Deaktivér            |
| 41                   | Mellem            | Til     | 120 sekunder       | Deaktivér            |
| 42                   | Mellem            | Fra     | 5 sekunder         | Deaktivér            |
| 43                   | Mellem            | Til     | 5 sekunder         | Deaktivér            |
| 44                   | Mellem            | Fra     | 120 sekunder       | Aktivér              |
| 45                   | Mellem            | Til     | 120 sekunder       | Aktivér              |
| 46                   | Mellem            | Fra     | 5 sekunder         | Aktivér              |
| 47                   | Mellem            | Til     | 5 sekunder         | Aktivér              |
| 80                   | Høj               | Fra     | 120 sekunder       | Deaktivér            |
| 81                   | Høj               | Til     | 120 sekunder       | Deaktivér            |
| 82                   | Høj               | Fra     | 5 sekunder         | Deaktivér            |
| 83                   | Høj               | Til     | 5 sekunder         | Deaktivér            |
| 84                   | Høj               | Fra     | 120 sekunder       | Aktivér              |
| 85                   | Høj               | Til     | 120 sekunder       | Aktivér              |
| 86                   | Høj               | Fra     | 5 sekunder         | Aktivér              |
| 87                   | Høj               | Til     | 5 sekunder         | Aktivér              |

### Monterings- & installationsmetode

**Før du fortsætter med at montere VST-894 (valgfrit trin):**

1. Saml PIR-kameraet og stram den flade topfastgørelsesskrue.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsYeF3vGruuWiFA3NIwAk%2F17.jpeg?alt=media)

2. Justér den buede del af Mylar-tapen til den buede del af bunden af VST-894; påfør Mylar-tapen på bunden for at give stærkere hold og fiksering.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwSYpVsOhFouW9FJGAKsn%2F18.jpeg?alt=media)

3. Bøj Mylar-tapen langs VST-894’s afrundede kant til bagsiden af enheden.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqKIJRwv9ZRXkZu52Ds50%2F19.jpeg?alt=media) ![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FURjN0GgrzWUq6LkLwqil%2F20.jpeg?alt=media)

**Montering med monteringsbeslaget:**

* PIR-kameraet er designet til at blive monteret enten på en flad overflade eller i et hjørne med de medfølgende fastgørelsesskruer og rawlplugs.
* Monteringsbeslaget har udstandsningsområder, hvor plasten er tyndere og kan knækkes til monteringsformål. Tre udstandsningsområder er til overflademontering og fire udstandsningsområder er til hjørnemontering som vist på billedet.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8pLj4m0Svy5eIR2BUYfH%2Fimage.png?alt=media&#x26;token=dd6a2a89-a424-482e-a81e-294d20ecca45" alt=""><figcaption></figcaption></figure>

1. Til overflademontering brug monteringsbeslaget som skabelon til at bore 3 huller i væggen til montering. Til hjørnemontering skal der bores 4 huller i væggen.
2. Skub rawlplugs i, hvis PIR-kameraet skal monteres på puds eller mursten.
3. Skru monteringsbeslaget fast på væggen.
4. Hæng PIR-kameraet på monteringsbeslaget og tryk nedad indtil du hører et klik.

{% hint style="warning" %}
Bemærk:

Sørg for at PIR-kameraet er korrekt hængt på monteringsbeslaget, så bag-sabotagekontakten er fuldt trykket ind.
{% endhint %}

**Overflademontering**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F93XruohfcB07R3czUWuP%2Fimage.png?alt=media&#x26;token=4b565180-a765-4450-b485-3fd9994c5558" alt=""><figcaption></figcaption></figure>

**Hjørnemontering**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fp6Ogj6xsBdUHqnkiR7RN%2Fimage.png?alt=media&#x26;token=998471e9-6b7f-4e69-88bc-a7cfe8416155" alt=""><figcaption></figcaption></figure>

5. **(Valgfrit trin)** Monter stabiliseringsskruen i fatningen på toppen af PIR-kameraet og skru den ind i monteringsbeslaget. Fastgør de to bundstabiliseringsskruer i bunden af monteringsbeslaget ind i bunden af VST-894 for at sikre enheden solidt til beslaget.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FigxiYFPy4PkHCRvytdVy%2Fimage.png?alt=media&#x26;token=fcca4e19-87b8-42b6-952c-e1724ea9814e" alt=""><figcaption></figcaption></figure>

### Installationsanbefalinger

**Det anbefales at installere PIR-kameraet på følgende steder:**

* I en højde på 0,8 til 1,2 m over gulvniveau, hvor en indtrænger normalt vil bevæge sig på tværs af PIR-kameraets synsfelt.
* Når det er installeret i et hjørne (45 grader), anbefales PIR- & kameravinklerne niveau C/D/E med niveau D som giver den bedste kvalitet.
* Når det er installeret fladt (0 grader), fungerer alle 7 vinkler (A/B/C/D/E/F/G) godt.
* Nedenfor er områdeillustrationen for vandret position D.
* PIR-kameraet har en maksimal detektionsrækkevidde på 12 meter og 90 graders bredde.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F24jjHPeYdclT16e90zh1%2Fimage.png?alt=media&#x26;token=f8b0e750-149c-4af2-9d4e-6da0b3e4fc71" alt=""><figcaption></figcaption></figure>

**Begrænsninger:**

* Udsæt ikke PIR-kameraet fuldstændigt for direkte sollys.
* Undgå store forhindringer i detektionsområdet.
* Peg ikke direkte mod varmekilder, såsom ild og kedler, og installer ikke over radiatorer.
* Forsøg aldrig at skille enheden ad eller ændre den.
* Installer venligst PIR-kameraet lodret. Vip det ikke.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyhTWk6kJWmQXd6pROR6H%2Fimage.png?alt=media&#x26;token=d3bf5d92-1d21-4cc4-be82-8dc85dd0bd9b" alt=""><figcaption></figcaption></figure>

* Installer ikke bevægelsessensor-kameraet steder, hvor objekter såsom træer og vasketøj bevæges af vinden, hvilket kan blokere bevægelsessensor-kameraets synsfelt.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPqyKmq4Dv3Y5SHNdbgAI%2Fimage.png?alt=media&#x26;token=dc38e96b-d8ef-4d5e-970c-b19a33cae8b0" alt=""><figcaption></figcaption></figure>

* Fjern alle lysreflekterende overflader fra detektionsområdet samt vandpytter.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTXwSUUs2phlV0LFSz0Bh%2Fimage.png?alt=media&#x26;token=005b6df9-85e6-4c30-b32d-98d7ef344065" alt=""><figcaption></figcaption></figure>

* Undgå at sigte mod stien for udendørs enheds indsugnings- eller afblæsningsluftstrøm.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeVsd0gT6C9XrcYf2q7AO%2Fimage.png?alt=media&#x26;token=a3e28480-289b-41c7-8792-20f2d42e04de" alt=""><figcaption></figcaption></figure>
