# VESTA-309

**SDCO-3-RhTHM-ZW-SC-AC-OTA**

## **Røg- og Kuliltealarm**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FG1WSwd8TS2f2i0V0MCaN%2Fimage.png?alt=media&#x26;token=ab1ccba8-3305-4ad1-9ad1-ecad1fbcd6b0" alt=""><figcaption></figcaption></figure>

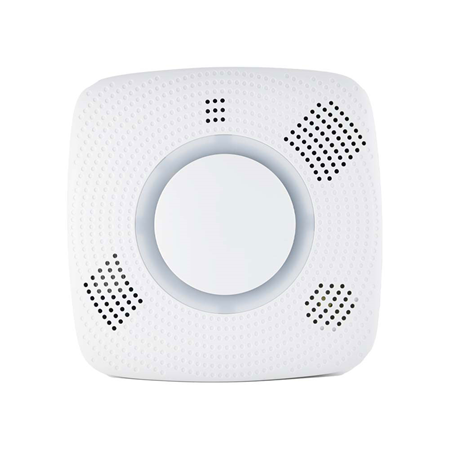

SDCO-3-RhTHM-ZW-SC-AC-OTA er en Z-Wave røg- og kulilte-detektor med indbygget PIR-sensor, temperatur-, fugtigheds- og varme-detektion samt stemmevejledninger. Den tillader adgang til “S2 Unauthenticated”-klassen og understøtter både Z-Wave SmartStart inklusion og klassisk inklusion. Den kan sende trådløse signaler til Z-Wave-gatewayen/kontrolpanelet ved påvisning af røgpartikler eller kulilte. Enheden er også serielt forbundet med andre sensorer i Z-Wave-gatewayen for at fungere som en ekstra sirene. Når en anden sensor i Z-Wave-netværket aktiveres og sender et alarm-signal, vil røgalarmen også afgive alarm med sin indbyggede buzzer som en sirene for at hjælpe med advarslen (for modeller med serielforbindelse).

SDCO-3 er designet til at blive monteret i loftet eller øverst i trappeopgange, hvor røg vil koncentrere sig for rettidigt at udløse alarm og beskytte dit hjem mod brandfare.

SDCO-detektoren er en Z-Wave-aktiveret enhed og er fuldt kompatibel med ethvert Z-Wave-aktiveret netværk. Z-Wave er en trådløs kommunikationsprotokol, der bruger en lav-effekt RF-radio.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiiLNgr35CX9q0hLuCyXs%2F1.png?alt=media)

## ***Deleidentifikation***

1. **Højttaler**
2. **Knap**
   * Tryk på knappen én gang for at sende en alarmtest, deaktivere alarmtesten og sende temperatur- og fugtighedssignaler for at teste røg- og kulilte-detektoren.
   * Tryk på knappen i 5 sekunder, slip knappen når den ravfarvede LED tænder. Derefter begynder den ravfarvede LED at blinke for at indikere, at den er i slumretilstand. Se Midlertidig slumretilstand under Funktioner for flere detaljer.
   * Tryk på knappen én gang under alarm for at dæmpe alarmen.
   * Tryk på knappen 3 gange inden for 1,5 sekund for at sende en inklusionskode.
   * Hold knappen nede i 10 sekunder. Slip knappen når du hører 2 bip for at gå ind i røgkalibrering og CO-selvdiagnoseproces.
   * Hold knappen nede i 20 sekunder. Slip knappen når du hører 3 bip for at udføre fabriksnulstilling.
   * Tryk på knappen to gange før indsætning af nye batterier.
3. **PIR Bevægelsessensor**
4. **LED-indikator**

**Rød LED**

* Tændes kortvarigt: Sender signal.
* Hurtig blink: Alarm.
* Blinker hvert sekund: I alarm-dæmpnings-tilstand.
* Blinker hvert 2. sekund: Under opvarmning og kalibreringsproces.
* Blitzer hurtigt 3 gange hver 8. sekund: Røg registreres i løbet af brandverifikationsperioden.
* Blitzer hurtigt 2 gange hver 5. sekund: Når den er i slumretilstand

**Ædelstensgul LED**

* Blinker hvert sekund: Enheden tændes/kalibrering mislykkedes.
* Blitzer to gange hver 5. sekund: Enhedsfejl.
* Blinker hvert 45. sekund: Lav batteritilstand

**Både rød og ædelstensgul LED (ser orange ud udefra)**

* Tænder: Temperatur-/fugtighedssensor fejl.
* Blinker hvert 4. sekund: Batteriet er afladet.

5. **Summer**
6. **Monteringshuller**
7. **Monteringsbeslag**
8. **Sabotagekontakt**
9. **Batterirumsdæksel**
10. **Batterikontakt (indeni)**
11. **Forstansede huller til ledningsføring**
12. **Skruen til fastgørelse af batterirummets dæksel**
13. **Notcher**
14. **Firmware-opdateringsport (USB Type-C)**
    * Kun til firmwareopdatering med specialtilpasset kabel. **Bemærk venligst:** Forkert brug af almindeligt USB Type-C-kabel kan resultere i funktionsfejl i enheden.

## **Funktioner**

### ***Batteri- og lavt batteriniveau-detektion***

* Modellen SDCO-3-RhTHM-ZW-SC-AC-OTA bruger AC 100–240V som strømkilde og har tre 600mAh AAA Ni-MH genopladelige batterier som backupbatteri i tilfælde af strømsvigt. Batteriet er inkluderet i pakken.
* Når det genopladelige batteri oplades, vil SDCO-detektoren rapportere sin batteriprocent til gatewayen/kontrolpanelet ved 100 %, 90 %, 80 %, 70 %, 60 %, 50 %, 40 %, 30 % og 20 % (lavt batteri).
* Hvis et AC-strømsvigt opdages, vil SDCO-detektoren sende en AC-fejlrapport til kontrolpanelet.
* Når SDCO-detektoren har lavt batteri, vil et lavt batterisignal blive transmitteret sammen med regelmæssige signaltransmissioner. Den ravfarvede LED vil blinke med et ledsagende lav-volumen bip hvert 45. sekund.
* Både rød og ravfarvet LED vil blinke en gang hvert 4. sekund, når batteriet er udtømt.

### ***Sabotagekontakt***

* SDCO-detektoren er beskyttet af en manipulationskontakt, som trykkes sammen, når SDCO-detektoren hænges på monteringsbeslaget. Når SDCO-detektoren fjernes fra monteringsbeslaget, aktiveres manipulationskontakten, og SDCO-detektoren sender et tamper-open-signal til systemets kontrolpanel for at minde brugeren om denne tilstand.
* SDCO-detektoren sender et tamper-close-signal til kontrolpanelet, efter at enheden er hængt på monteringsbeslaget. Bemærk venligst, at SDCO-detektoren først skal være inkluderet i Z-Wave-netværket.

### ***Følsomhedstilstand***

* Enhedens følsomhedsniveau kan justeres ved hjælp af Z-Wave’s konfigurationskommando. Op til otte niveauer af følsomhed kan konfigureres (Standard: 0x04). Sæt 0x01 for det højeste følsomhedsniveau. Se venligst side 11 **“Konfigurationer”** sektionen for detaljer.
* ***Midlertidig slumretilstand***
  * Denne funktion giver dig mulighed for at pause bevægelsesdetekteringsfunktionen i en angivet periode for at undgå uønskede bevægelsesalarmer uden at skulle frakoble enheden.
  * Som standard er funktionen deaktiveret, og den kan aktiveres ved at trykke på knappen i 5 sekunder, hvilket aktiverer tilstanden i 5 minutter. Du kan også aktivere tilstanden ved hjælp af Z-Wave’s konfigurationskommando, og op til 36 timer kan konfigureres. Slumretilstanden afsluttes straks, når du trykker på en hvilken som helst knap eller betjener enheden. Se venligst side 12 **“Konfigurationer”** sektionen for detaljer.

## ***Tilføjelse af enhed (Inklusion)***

Enheden understøtter både den klassiske inklusionsproces og SmartStart-inklusion.

### **Klassisk inklusion**

Dette produkt kan inkluderes og fungere i ethvert Z-Wave-netværk sammen med andre Z-Wave-certificerede enheder fra andre producenter og/eller applikationer. Alle noder i netværket, der ikke drives af batteri, vil fungere som repeatere uanset leverandør for at øge netværkets pålidelighed.

* For at tilføje SDCO-detektoren til kontrolpanelet skal du først tilslutte den til AC (net) strøm. Følg venligst nedenstående trin for at fortsætte.

**Trin 1.** Før du starter, find afbryderen eller sikringsboksen.

**Trin 2.** Når du har fundet den, åbn døren og sluk for hovedafbryderen.

**Trin 3.** To Wago 221 samlestik medfølger. Tag en stik ud. Træk håndtaget op og indsæt den hvide ledning. **Trin 4.** Skub håndtaget ned igen. Den gennemsigtige kapsling giver dig mulighed for at kontrollere, om ledningen er forbundet korrekt. **Sørg for, at ledningen sidder stramt fast, før du fortsætter.**

**Trin 5.** Gentag trin 3 og 4 for at indsætte den sorte ledning. Indsættelse af begge ledninger på samme side (højre), som vist nedenfor, af de to stik giver en nemmere installation i de følgende trin.

**Trin 6.** Indsæt AC-ledningerne i de to stik henholdsvis, som vist nedenfor. Hvis du drejer batterikontakten til ON-position, begynder det genopladelige batteri at oplade.

![Figur 1. Indsæt den hvide og den sorte ledning.](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsT5v2A5i0MAa6zNgAdtF%2F8.png?alt=media)

![Figur 2. Kontroller om ledningerne er forbundet korrekt.](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyujjUiynMw7NfYTGzZ5Q%2F9.png?alt=media)

![Figur 3. Indsæt AC-ledningerne.](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCaWU4ltTYIQytdEZdTXI%2F10.png?alt=media)

**Trin 7.** Vend SDCO-detektoren om. Du vil høre “Welcome, Smoke Alarm and Carbon Monoxide Detector”, hvilket indikerer, at den er klar til yderligere opsætning (kun for modeller med serielforbindelse).

* SDCO-detektoren giver brugere mulighed for at sætte en lokationsvejledning for et område; for at se den fulde liste over lokationer og opsætningsinstruktioner henvises til “***Stemmevejledning***” sektionen for detaljer. Det anbefales at udføre opvarmnings- og kalibreringsprocessen **før** inkludering af din enhed i Z-Wave-koordinatoren.

**\<Opvarmning og kalibrering>**

1. SDCO-alarmen vil afgive 2 korte bip og begynde opvarmningsprocessen i **1** minut. LED vil blinke hvert 2. sekund.
2. Når 1-minuts opvarmningsperiode udløber, vil SDCO-detektoren udsende et bip for at indikere, at den nu går ind i kalibreringsprocessen. Kalibreringsprocessen tager 1–7 minutter; LED’en vil fortsætte med at blinke under kalibreringen.
3. Når kalibreringen er fuldført, vil SDCO-detektoren udsende en 2-tone lyd, og LED’en stopper med at blinke for at angive, at den nu er i normal drift. Hvis kalibreringen mislykkes, vil SDCO-detektoren lyde med kontinuerlige bip.

**\<Inkludering til Z-Wave-koordinatoren>**

1. Sæt Z-Wave-gatewayen eller kontrolpanelet i inklusionstilstand (se venligst manualen til Z-Wave-gatewayen eller kontrolpanelet).
2. Inden for 1,5 sekund skal du trykke på knappen 3 gange.
3. Henvis til betjeningsvejledningen for Z-Wave-gatewayen eller kontrolpanelet for at fuldføre inklusionsprocessen.
4. Hvis sensoren allerede er inkluderet i en anden Z-Wave-gateway/kontrolpanel, eller hvis sensoren ikke kan inkluderes i det aktuelle Z-Wave-gateway/kontrolpanel, skal du først ekskludere den (se Eksklusion) før forsøg på at inkludere den i det aktuelle Z-Wave-gateway/kontrolpanel.

### **SmartStart-inklusion**

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjJCnYuGSMZfSTFn3JO2E%2F11.jpeg?alt=media)

Z-Wave SmartStart bruger DSK for enheden til at forbedre og forenkle inklusionsprocessen. DSK er en enhedsspecifik nøgle brugt til autentificeret kommunikation. DSK-oplysningerne er gemt i QR-kodeformat, der er trykt på en etiket og pålimet ydersiden af enheden.

Med en Z-Wave-kontroller, der tilbyder SmartStart inklusion, kan en SmartStart-aktiveret enhed tilføjes til et Z-Wave-netværk ved at scanne Z-Wave QR-koden på produktet. Uden yderligere handling vil enheden blive tilføjet automatisk inden for 10 minutter efter at være tændt i netværkets nærhed.

* Sæt Z-Wave-gatewayen eller kontrolpanelet i **Inklusionstilstand** (henvis venligst til manualen for Z-Wave-gatewayen eller kontrolpanelet).
* Scan QR-koden på SDCO-detektoren for at hente **DSK**.
* Tænd for SDCO-detektoren; en SmartStart inklusionsanmodning vil automatisk blive sendt til gatewayen.
* Gatewayen vil automatisk inkludere enheden ved genkendelse af enheden ved at matche inklusionsanmodningen med den indhentede DSK
  * DSK'en for enheden bruges kun under inklusion.
  * DSK’en kan læses uden at tænde SDCO-detektoren, så det er muligt at forberede gatewayen til at inkludere enheden, før SDCO-detektoren installeres og tændes.
  * Hvis enheden allerede er blevet tilføjet (inkluderet) i en anden Z-Wave-gateway/kontrolpanel, skal du først ekskludere den (se ***Fjern enhed***) før forsøg på at inkludere den i det aktuelle Z-Wave-gateway/kontrolpanel. Enheden vil ikke sende en

SmartStart inklusionsanmodning, hvis den allerede er i en Z-Wave-gateway/kontrolpanel.

## ***Fjernelse af enhed (Eksklusion)***

SDCO-detektoren skal fjernes fra det eksisterende Z-Wave-netværk, før den kan inkluderes i et andet.

* Sæt Z-Wave-gatewayen eller kontrolpanelet i eksklusions-tilstand (se venligst manualen til Z-Wave-gatewayen eller kontrolpanelet).
* Inden for 1,5 sekund skal du trykke på knappen 3 gange, og SDCO-detektoren vil blive fjernet fra Z-Wave-netværket.

## ***Stemmevejledning (for modeller med serielforbindelse)***

SDCO-detektoren giver brugeren mulighed for at opsætte en lokationsvejledning for et område (f.eks. køkken eller kælder). Når en alarm udløses, afspiller SDCO-detektoren den forprogrammerede stemmevejledning for at advare brugeren om at evakuere. For første opsætning, følg venligst nedenstående trin:

**Trin 1.** Tænd batterikontakten.

**Trin 2.** Prompt #1 “Welcome, Smoke Alarm and Carbon Monoxide Detector” vil blive afspillet.

**Trin 3.** Prompt #2 “No location programmed” vil blive afspillet.

**Trin 4.** Prompt #3 “To select location, press and hold the button now” vil blive afspillet.

**Trin 5.** Hold knappen nede og prompt #4 “To program location, press and hold the button after location is heard” vil blive afspillet. **Trin 6.** Hold knappen nede og prompt #6 “Location” vil blive afspillet efterfulgt af lokationer til valg (fra Prompt #11-31).

**Trin 7.** For at indstille en ønsket lokationsprompt skal du blot slippe knappen.

**Trin 8.** Enheden afspiller prompt #7 “Programmed” efter du slipper knappen og udsender 2 bip som bekræftelse.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOpqCxSy7cR52Wj30smb0%2F10.png?alt=media&#x26;token=699aea63-73ba-4400-8e12-50fc25b35984" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FflITC8mPOJxJ8kDLct96%2F11.png?alt=media&#x26;token=2658aecb-8390-43ec-b4e7-a764b6f5f085" alt=""><figcaption></figcaption></figure>

* Når en CO-, røg- og/eller temperaturalarm udløses, vil sirenen blive aktiveret i den nedenfor angivne tidslængde efterfulgt af stemmevejledninger for at underrette brugeren om at evakuere.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMCfdmejlceZEYLLYaxR9%2F12.png?alt=media&#x26;token=3f9b9f81-bd69-44c2-8531-5e369fed20df" alt=""><figcaption></figcaption></figure>

## ***Brandverifikation***

* Brandverifikation kan bruges til at sætte en verifikationstimer ved hjælp af Z-Wave’s konfigurationskommando for SDCO-detektoren. Når brandverifikationstimer er indstillet, begynder SDCO-detektoren at tælle ned brandverifikationstimeren, når enheden udløses. Op til 150 sekunder kan indstilles (Standard: 0 sekunder). Se venligst side 10 **“Konfigurationer”** sektionen for detaljer.
* Hvis brandverifikationsfunktionen er aktiveret, vil den røde LED blinke hurtigt 3 gange hver 8. sekund, hvis røg registreres i denne periode. Efter brandverifikationstimeren udløber, vil SDCO-detektoren aktivere brandalarm, hvis røgkoncentrationen overstiger detektionsgrænsen.

## ***Alarmdetektion***

SDCO-detektoren vil aktivere brandalarm, når enten dens røgdetektions- eller højtemperaturdetektionsfunktion udløses. Når en alarm aktiveres, vil SDCO-detektoren transmittere alarmsignal og afgive alarm med sin indbyggede buzzer; den røde LED vil blinke hurtigt.

**Røgdetection:**

* SDCO-alarmen kontrollerer røgkoncentrationen hvert 8. sekund
* Når som helst røgkoncentrationen overstiger detektionsgrænsen, vil SDCO-detektoren sende et aktivt signal til kontrolpanelet og aktivere alarmen.
* Hvis røgkoncentrationen fortsætter, vil SDCO-detektoren fortsætte med at sende det aktive signal hvert minut til kontrolpanelet.
* Hvis der ikke registreres røg i 20 på hinanden følgende detekteringstidspunkter, vil SDCO-detektoren sende et gendannelsessignal.

**Varme-detektion:**

* SDCO-alarmen kontrollerer temperaturen hvert 10. sekund.
* Alarmen vil blive aktiveret under følgende betingelser:
  * Når temperaturen stiger med 8,25 °C pr. minut (stigningshastighed).
  * Når temperaturen overstiger 57,25 °C (høj varme).
* Hvis der ikke registreres høj varme i 16 på hinanden følgende detekteringstidspunkter, vil SDCO-detektoren sende et gendannelsessignal.
* Hvis alarmen blev udløst af høj varme (57,25 °C), skal temperaturen falde under 49 °C for at detektoren ophører med at alarmere.

**Kuliltedetektion:**

1. CO-sensoren kontrollerer CO-koncentrationsniveauet hvert 16. sekund; hvis koncentrationsniveauet overstiger detektionsgrænsen, vil SDCO-detektoren transmittere alarmsignal og afgive alarm med sin indbyggede buzzer.
2. CO-sensoren har en selvdiganosefunktion og vil regelmæssigt kontrollere sensorens tilstand hver 12. time.
3. Alarmen vil blive aktiveret efter CO-koncentration er registreret i henhold til varigheden i følgende tabel: (i overensstemmelse med EN-50291 standarden)

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0jiM29CvAR1knj8M7TfS%2F10.png?alt=media&#x26;token=500df7c7-2b6a-4400-9aaf-3e14b185deaf" alt=""><figcaption></figcaption></figure>

4\. Alarmen aktiveres efter at CO-koncentrationen er registreret i henhold til tidslængden i følgende tabel: (overholder UL-2034-standarden)

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2jCBVCAdrgHJYeFUTIds%2F11.png?alt=media&#x26;token=05950ec7-0063-4e59-a514-ece2d2719fad" alt=""><figcaption></figcaption></figure>

5. Når CO-koncentrationsniveauet overstiger grænsen og vedvarer i den tidslængde, der er angivet i ovenstående tabel, vil SDCO-detektoren sende signalet til Z-Wave-koordinatoren og afgive alarm med sin indbyggede sirene.
6. Hvis CO falder under 30 ppm i 10 på hinanden følgende detekteringstidspunkter, vil SDCO sende et gendannelsessignal.

**Temperatur- og fugtighedsdetektion:**

Temperatur- og fugtighedssensoren vil regelmæssigt sende temperatur- og fugtighedssignaler i henhold til indstillingen. Fabriksstandardintervallet er 30 til 33 minutter.

* SDCO-detektoren vil sende et temperatursignal, når temperaturen ændres med +/- 2 °C.
* Du kan også trykke på knappen én gang for manuelt at sende et temperatursignal.

## ***IR-detektion***

* SDCO-detektoren vil transmittere signal til kontrolpanelet, hvis enhver bevægelse registreres inden for IR-detekteringsdækningen. Buzzeren vil ikke lyde, og LED’en vil ikke blinke. Se venligst dit kontrolpanel for detaljer.
* I løbet af 60 sekunder, hvis der ikke er yderligere bevægelsesregistrering eller alarmer, vil IR blive gendannet og vende tilbage til normal drift.

## ***Test af SDCO-alarmen***

Ved at trykke på knappen på SDCO-detektoren kan du teste, om SDCO-detektoren fungerer normalt.

* Hvis SDCO-alarmen fungerer normalt, vil den røde LED blinke én gang efterfulgt af et 2-toners bip.
* Hvis der udsendes tre 2-toners bip (DO-DI DO-DI DO-DI), betyder det, at røgsensoren er defekt.
* Hvis der udsendes 5 bip (DO-Bi-Bi-Bi-DO), betyder det, at varmeføleren er defekt.
* Hvis der udsendes 7 bip (Bi-Bi-Bi-DO-Bi-Bi-Bi), betyder det, at CO-sensoren er defekt.

## ***Alarmlydløs***

* Der er to måder at manuelt sætte SDCO i alarm-dæmpnings-tilstand: ved at trykke på knappen eller ved at sende **Scene/Siren-kontrol eller Siren On/Off-kontrol** kommando. Ved enten metode vil SDCO gå ind i alarm-dæmpnings-tilstand. Efter perioden vil et gendannelsessignal blive sendt. Se venligst side 8 **“Røg-nødsituation/Røg-nødsituation ryddet*****, Varme-nødsituation ryddet og CO-nødsituation/*****&#x20;CO-nødsituation ryddet”** sektionen for detaljer.

**Tryk på knappen:**

* Når røgdetektoren alarmerer, vil tryk på knappen sætte den i alarm-dæmpnings-tilstand for at stilne alarmen.

**Afsendelse af Scene/Siren Control eller Siren On/Off Control-kommando:**

* Scene/Siren Control-kommandoen giver dig mulighed for at programmere forskellige alarmtyper med lokationsangivelse. **Bemærk venligst, at denne kommando IKKE kan bruges til at stoppe sirenen og stemmevejledningerne ved en reel alarm.**
* For at slukke sirenen og stemmevejledninger ved hjælp af denne kommando, sæt Basic Set: 0x00. SDCO-detektoren vil derefter gå ind i alarm-dæmpnings-tilstand.
* Siren On/Off Control-kommandoen giver dig mulighed for at styre sirenen på en røgalarm. **Bemærk venligst, at denne kommando IKKE kan bruges til at stoppe sirenen og stemmevejledningerne ved en reel alarm.**
* For at slukke sirenen ved hjælp af denne kommando, sæt Basic Set: 0x00. SDCO-detektoren vil derefter gå ind i alarm-dæmpnings-tilstand.
* Under alarm-dæmpningsperioden vil den røde LED blinke én gang i sekundet. Røgdetektoren vil fortsætte med at overvåge røgkoncentrationen i løbet af alarm-dæmpningsperioden:

1. Efter alarm-dæmpningsperioden er udløbet, hvis røgkoncentrationen er faldet under alarmgrænsen, vil røgdetektoren udsende et 2-tone bip og vende tilbage til normal drift uden at udløse alarm.
2. Hvis røgkoncentrationen stadig overstiger alarmgrænsen, vil røgalarmen begynde at alarmere igen.
3. Hvis røgkoncentrationen fortsætter med at stige under alarm-dæmpningsperioden og overstiger en anden alarmgrænse, vil SDCO-detektoren begynde at alarmere igen. En alarm aktiveret ved at overskride den anden alarmgrænse kan dæmpes ved at trykke på knappen.

## ***Genkalibrering***

SDCO-detektoren vil kalibrere sin røgsensor hver gang strøm tilføres for at sikre optimal røgsensitivitet. Efter installation kan driftsforholdene for røgdetektoren variere over tid, hvilket kan påvirke dens røgdetektionsfunktion og kræve genkalibrering. Der er to måder at genkalibrere røgdetektoren på: automatisk kalibrering og manuel kalibrering.

**Automatisk kalibrering:**

* Efter tænding vil røgdetektoren udføre automatisk kalibrering efter 4 timer.
* Efter den første automatiske kalibrering vil røgdetektoren udføre automatisk kalibrering hver måned. Under den automatiske kalibreringsproces vil røgdetektoren ikke udsende nogen lyd.
* Hvis automatisk kalibrering mislykkes, vil den ravfarvede LED blinke hvert sekund sammen med kontinuerlige bip.
* Når røgdetektorens automatiske kalibrering fejler, vil røgalarmsfunktionen stadig fungere normalt ved brug af den tærskelværdi, der blev fastlagt ved den sidste vellykkede kalibrering.

**Manuel kalibrering:**

* Manuel kalibrering kan udføres når som helst efter ønske:
  1. Hold knappen nede i 10 sekunder og slip når røgdetektoren udsender 2 bip.
  2. Røgdetektoren går ind i kalibreringsprocessen. LED-indikatoren vil blinke hvert 2. sekund.
  3. Efter at røgdetektoren har afsluttet rekalibreringen, vil den afgive to hurtige bip som indikation. LED vil slukke.
  4. Hvis kalibreringsprocessen fejler, vil røgdetektoren afgive alarmlyd. Fjern venligst batteriet og indsæt det igen for at genstarte processen.

## ***Identificering af enheden***

Funktionen er tilgængelig for at identificere SDCO-detektoren blandt dine enheder ved at sende Z-Wave-kommandoer til gatewayen. Hvis enheden modtager signalet succesfuldt, vil enhedens LED begynde at blinke. Antallet af blinkecyklusser kan programmeres ved hjælp af Z-Wave Indicator CC-kommandoer. Se venligst “***Command Class Data Format”*** sektionen for detaljer.

## ***Fabrikstilstand nulstillet***

*(Brug kun fabriksnulstilling, når netværkets kontrolpanel/gateway mangler eller er uoprettelig).*

* Hold knappen på SDCO-detektoren nede i 20 sekunder. Slip knappen når du hører 3 bip for at udføre fabriksnulstilling.

{% hint style="warning" %}
Bemærk:

Fabriksnulstilling af SDCO vil gendanne den til fabriksindstillingerne (inkluderet fra Z-Wave-netværket). Z-Wave-gatewayen eller kontrolpanelet vil stadig beholde sine Z-Wave-indstillinger. Se venligst gatewayens eller kontrolpanelets manual for hvordan man fjerner SDCO’s Z-Wave-indstillinger.
{% endhint %}

## **Vedligeholdelse & rengøring**

Regelmæssig vedligeholdelse og rengøring hjælper med at holde din SDCO-detektor i god stand.

* Test SDCO-detektoren ugentligt for at verificere, at alarmen og indikatorerne fungerer korrekt.
* Rengør SDCO-detektoren mindst hver 6. måned.
  * Støvsug forsigtigt snavs/støv/små partikler, der har samlet sig i røgdetektionskammeret og spalterne.
  * Rengør kapslingen ved at tørre den grundigt af med en fugtig klud og tør efter. Få ikke vand ind i alarmen.
  * Brug aldrig rengøringsmidler, vaskemidler eller opløsningsmidler på detektoren.
* Undgå at sprøjte luftfrisker, hårspray eller andre aerosoler i nærheden af SDCO-detektoren.
* Må ikke males eller modificeres under nogen omstændigheder.

## **Udløb**

SDCO-detektoren har en maksimal levetid på **10 år** fra installationsdatoen. Du bør udskifte SDCO-detektoren straks efter 10 års service.

Det anbefales at skrive “Udskift senest”-datoen (10 år fra installationsdatoen) på bagsiden af detektoren før installation.

## **Installation**

### ***Installationsvejledning***

* Det anbefales at installere enheden i centerområdet af loftet. Når den er monteret i loftet, har PIR’en bedre detekteringsydelse mod horisontal bevægelse.
* Den ideelle monteringshøjde for SDCO-detektoren er 2,4 meter til 3 meter. Montering over 3 meter kan påvirke detekteringsydelsen.
* Installer ikke detektoren på følgende steder:
  * Køkkenet – Røg fra madlavning kan forårsage en uønsket alarm.
  * I nærheden af en ventilator, lysstofrør eller aircondition – luftstrømme fra disse kan påvirke detektorens følsomhed.
  * Tæt på loftsbjælker eller over et skab – stillestående luft i disse områder kan påvirke detektorens følsomhed.
  * I spidsen af en ”**A**” rammetype loft.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTQPX8MT8y4JzIIgSYzxh%2F10.png?alt=media&#x26;token=bf4cf3f2-8ead-4244-9826-30d16fa1c7fd" alt=""><figcaption></figcaption></figure>

* SDCO-detektoren kan understøtte detektionsdækning inden for en radius på 4 meter.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fhmt5roeBYHqMHOm9fpON%2F10.png?alt=media&#x26;token=21034152-e767-4ddb-8826-a3b3b9ff0066" alt=""><figcaption></figcaption></figure>

### ***Installationsanbefaling***

* **Begrænsninger**
  * Udsæt ikke SDCO-detektoren for direkte sollys.
  * Undgå at installere SDCO-detektoren i områder, hvor apparater som aircondition eller varmeapparater kan forårsage hurtige temperaturændringer i detektionsområdet.
  * Undgå store forhindringer i detektionsområdet.
  * Peg ikke direkte mod varmekilder, f.eks. ildsteder eller kedler, og ikke over radiatorer.

## ***Montering af SDCO-alarmen***

**Trin 1.** Før du starter, find afbryderen eller sikringsboksen.

**Trin 2.** Når du har fundet den, åbn døren og sluk for hovedafbryderen.

**Trin 3.** Placer SDCO-detektoren på det ønskede monteringssted og brug rækkeviddetest for at sikre, at SDCO kan modtages af kontrolpanelet på monteringsstedet.

**Trin 4.** To Wago 221 samlestik medfølger. Tag en stik ud. Træk håndtaget op og indsæt den hvide ledning.

**Trin 5.** Skub håndtaget ned igen. Den gennemsigtige kapsling giver dig mulighed for at kontrollere, om ledningen er forbundet korrekt. **Sørg for, at ledningen sidder stramt fast, før du fortsætter.**

**Trin 6.** Gentag trin 4 og trin 5 for at indsætte den sorte ledning. Indsætning af begge ledninger på samme side (højre), som vist nedenfor, af de to stik giver en nemmere installation i de følgende trin.

**Trin 7.** Indsæt AC-ledningerne i de to stik henholdsvis, som vist nedenfor.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FX5Yjtxp6KKlyspaIVGV5%2F10.png?alt=media&#x26;token=d6820bcb-f1ce-497d-ae01-0db78cf0453d" alt=""><figcaption></figcaption></figure>

**Trin 8.** SDCO-alarmen har et monteringsbeslag til loftmontering. Beslaget giver tovejs fleksibilitet.

**Trin 9.** Brug de 4 huller på beslaget som skabelon til at bore huller og indsætte rawlplugs hvis nødvendigt.

**Trin 10.** Brugeren kan enten dreje monteringsbeslaget med uret eller mod uret for at låse krogen. Sørg for, at rawlplugs er i plan med monteringsfladen.

**Trin 11.** Når positionen er tilfredsstillende, skrue monteringsbeslaget fast i loftet.

**Trin 12.** Tør støv grundigt væk, da det kan gøre sensoren snavset og forhindre, at den fungerer korrekt i tilfælde af en nødsituation.

**Trin 13.** Brug en Phillips-skruetrækker til at fjerne fastgørelsesskruen til batterirummet. Fjern batterirummets dæksel og fastgør kablet til SDCO-detektorens printkort. Den fejlsikre konstruktion giver en nem installationsprocedure.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FY1KuIIFZMDJCL5u0Y0P3%2F10.png?alt=media&#x26;token=a05d6d28-e4a3-4620-a246-3e5b2eebc410" alt=""><figcaption></figcaption></figure>

**Trin 14.** Placer de to samlestik i rummet ved siden af det genopladelige batteri.

**Trin 15.** Sæt batterirummets dæksel tilbage på plads og stram fastgørelsesskruen. Det forstansede hul på dækslet øger fleksibiliteten.

**Trin 16.** SDCO har tre hak på bagsidedækslet (som vist nedenfor) til at hænge enheden på monteringsbeslaget.

**Trin 17.** Hold SDCO-detektoren med særlig forsigtighed og hæg detektoren på monteringsbeslaget.

**Trin 18.** Drej SDCO-alarmen med uret for at låse krogen. Installationen er nu fuldført.

**Trin 19.** Tænd hovedstrømafbryderen for videre brug.

## **Z-Wave-information**

**Enhedstype:** Sensornotifikation Røgalarm

**Rolletype:** Altid Tændt Slave (AOS)

**Producent-ID:** 0x018E

**Produkttype ID :** 0x0003

**Produkt-ID:** 0x0115

**Maksimal associeringsgruppe:** 3

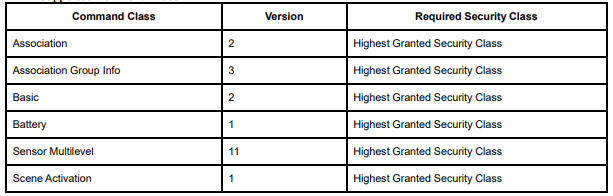

**Understøttede kommando-klasser :**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlKvQvlfrtz4Ml4sh93kn%2F10.png?alt=media&#x26;token=100519ec-df69-4a9d-a1e8-a52eeb003d0a" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE10UrO9vPAOK6IvVsdPx%2F11.png?alt=media&#x26;token=ca062761-de77-4bf7-bf01-0fc117939401" alt=""><figcaption></figcaption></figure>

### ***Z-Wave-grupperne (Association Command Class Version 2)***

Gruppe 1 for “LifeLine”: (maks node: 5)

Battery CC (COMMAND\_CLASS\_BATTERY)

SensorMultilevel CC, V11 (COMMAND\_CLASS\_SENSOR\_MULTILEVEL)

Notification CC, V8 (COMMAND\_CLASS\_NOTIFICATION)

Basic CC (COMMAND\_CLASS\_BASIC)

Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY)

Gruppe 2 for “Sensor Basic set”: (maks node: 5)

Basic CC (COMMAND\_CLASS\_BASIC)

Når røgdetektoren er aktiv, vil den sende Basic Set (0xFF) i Gruppe 2.

Når røgdetektoren er gendannet, vil den sende Basic Set (0x00) i Gruppe 2.

Gruppe 3 for “Scene set”: (maks node: 5)

Scene Activation CC (COMMAND\_CLASS\_SCENE\_ACTIVATION)

Efter Gruppe 3 er tilføjet, vil den sende Scene Activation-kommando når SC, HD eller CO alarmer.

Efter Gruppe 3 er tilføjet, vil den sende Scene Activation-kommando når SC, HD eller CO er gendannet.

Se venligst *Tabel 2* Sirenekontrol, den vil sende 00 00 når røgdetektoren er gendannet.

### ***Command Class Data Format***

#### **AC-fejl/Gendannelse: \[COMMAND\_CLASS\_NOTIFICATION] \[NOTIFICATION\_REPORT]**

* Når et AC-strømsvigt opdages, vil SDCO sende et AC-fejlsignal til kontrolpanelet. Når AC-strømmen gendannes, vil SDCO sende et gendannelsessignal til kontrolpanelet.
* AC-fejl: 00 00 00 FF 08 02 00 00
* AC-gendannelse: 00 00 00 FF 08 03 00 00

#### **Batteri: \[COMMAND\_CLASS\_BATTERY] \[BATTERY\_REPORT]**

* 0x64 --- 100 % Batteri fuldt
* 0x5A --- 90 % Batteri
* 0x50 --- 80 % Batteri
* 0x46 --- 70 % Batteri
* 0x3C --- 60 % Batteri
* 0x32 --- 50 % Batteri
* 0x28 --- 40 % Batteri
* 0x1E --- 30 % Batteri
* 0x14 --- 20 % Lavt batteri
* 0xFF --- Batteri dødt (afbrydelse)
* Afbrydelse --- Enheden vil stoppe med at fungere, og både røde og ravfarvede LED’er vil blinke hvert 4. sekund.
* Hvis batterikontakten er sat til OFF, vil SDCO sende 00% for at underrette brugeren. Bemærk venligst, at når den er sat til OFF, vil batteriet ikke blive opladet, når AC-strøm er tilsluttet, og det vil heller ikke fungere som backupstrømkilde, når AC-strøm mangler.
* Når AC-strøm er tilsluttet, vil det genopladelige batteri oplades samtidigt, og SDCO vil rapportere sin batteriprocent til gatewayen/kontrolpanelet ved 20 %, 30 %, 40 %, 50 %, 60 %, 70 %, 80 %, 90 % og 100 %.
* Når AC-strøm fjernes eller der opstår strømsvigt, vil SDCO bruge sit indbyggede genopladelige batteri og rapportere sin batteriprocent. Efter AC-strømmen genoprettes, vil SDCO rapportere den registrerede batteriprocent. Når den registrerede batterispænding er 4,3 V eller derover, vil SDCO rapportere sin batteriprocent som 60 % og begynde at oplade batteriet. Når den registrerede batterispænding er under 4,3 V, vil SDCO rapportere sin batteriprocent tilsvarende og begynde at oplade batteriet.

#### **Temperatur-/fugtighedsrapport: \[COMMAND\_CLASS\_SENSOR\_MULTILEVEL] \[SENSOR\_MULTILEVEL\_REPORT]**

* Brugeren kan trykke på knappen én gang for at sende temperatur- og fugtighedsinformation til kontrolpanelet.
* Temperatur: 01 42 08 CC
* Hvis temperatursignal 01 42 **08 CC** er transmitteret:

**08CC** kan ses som 0x**08CC** i hexadecimal tal. Du kan konvertere hexadecimal til decimal og dividere med 100 for at kontrollere temperaturdataene (i Celsius).

0x08CC=2252=25,52℃.

* Fugtighed: 05 02 00 3C
* Hvis fugtighedssignal 05 02 **00 3C** er transmitteret:

**003C** kan ses som 0x**003C** i hexadecimal tal. Du kan konvertere hexadecimal til decimal for at kontrollere fugtighedsniveauet (i procent).

003C=0x003C=60%

#### **Røgalarms-test/Røgalarms-test deaktiveret:: \[COMMAND\_CLASS\_NOTIFICATION] \[NOTIFICATION\_REPORT]**

* Brugeren kan trykke på knappen én gang for at sende røgalarms-test og røgalarms-test deaktiveret-signaler til kontrolpanelet.
* Røgalarms-test: 00 00 00 FF 01 03 00
* Røgalarms-test deaktiveret: 00 00 00 FF 01 00 01 03
* 01=alarmtype; 03=røgalarms-test

#### **Røg-nødsituation/Røg-nødsituation ryddet: \[COMMAND\_CLASS\_NOTIFICATION] \[NOTIFICATION\_REPORT]**

Røgalarm: 00 00 00 FF 01 01 0B 77 06 00 42 61 73 65 6D 65 6E 74

Bemærk: 0B 77 06 00 42 61 73 65 6D 65 6E 74 er når lokationen er “Basement” (kælder).

* En røgalarm vil blive aktiveret efter røgkoncentrationen overstiger detektionsgrænsen, eller hvis den manuelt aktiveres ved at sende kommandoer; SDCO kan dæmpes og gå ind i alarm-dæmpnings-tilstand. Se venligst “***Alarmlydløs**” sektionen for detaljer.* SDCO vil sende en alarm-dæmpnings-rapport under følgende tre betingelser:
* Når røgkoncentrationen er faldet under alarmgrænsen, vil SDCO sende: 00 00 00 FF 01 06 01 01
* Når brugeren trykker på knappen for at stoppe alarmen, vil SDCO sende: 00 00 00 FF 01 06 01 02
* Når brugeren sender en sirene-off-kommando for at stoppe alarmen, vil SDCO sende: 00 00 00 FF 01 06 01 03 Se venligst “Siren On/Off Control Command” for detaljer
* Bemærk: Hvis flere alarmer aktiveres, vil alarm-dæmpnings-hændelserne blive sendt hver for sig
* Efter SDCO er dæmpet, hvis der ikke registreres røg i 20 på hinanden følgende detekteringstidspunkter, vil SDCO sende et gendannelsessignal:  \
  00 00 00 FF 01 00 01 01.

#### **Varme-nødsituation/Varme-nødsituation ryddet: \[COMMAND\_CLASS\_NOTIFICATION] \[NOTIFICATION\_REPORT]**

Varmealarm: 00 00 00 FF 04 01 0B 77 06 00 42 61 73 65 6D 65 6E 74

Bemærk: 0B 77 06 00 42 61 73 65 6D 65 6E 74 er når lokationen er “Basement” (kælder)

* En varmealarm vil blive aktiveret efter SDCO opfylder stigningshastigheds- eller høj varme-betingelsen, eller hvis den manuelt aktiveres ved at sende kommandoer; SDCO kan dæmpes og gå ind i alarm-dæmpnings-tilstand. Se venligst “***Alarmlydløs**” sektionen for detaljer.* SDCO vil sende en alarm-dæmpnings-rapport under følgende tre betingelser:
* Når temperaturen er faldet under alarmgrænsen, vil SDCO sende: 00 00 00 FF 04 09 01 01
* Når brugeren trykker på knappen for at stoppe alarmen, vil SDCO sende: 00 00 00 FF 04 09 01 02
* Når brugeren sender en sirene-off-kommando for at stoppe alarmen, vil SDCO sende: 00 00 00 FF 01 06 01 03 Se venligst “Siren On/Off Control Command” for detaljer.
* Bemærk: Hvis flere alarmer aktiveres, vil alarm-dæmpnings-hændelserne blive sendt hver for sig.
* Efter SDCO er dæmpet, hvis der ikke registreres høj varme i 16 på hinanden følgende detekteringstidspunkter, vil SDCO sende et gendannelsessignal: 00 00 00 FF 04 00 01 01.

#### **CO-nødsituation/CO-nødsituation ryddet: \[COMMAND\_CLASS\_NOTIFICATION] \[NOTIFICATION\_REPORT]**

CO-alarm: 00 00 00 FF 02 01 0B 77 06 00 42 61 73 65 6D 65 6E 74

Bemærk: 0B 77 06 00 42 61 73 65 6D 65 6E 74 er når lokationen er “Basement” (kælder).

* En CO-alarm vil blive aktiveret efter CO-koncentrationen overstiger detektionsgrænsen, eller hvis den manuelt aktiveres ved at sende kommandoer; SDCO kan dæmpes og gå ind i alarm-dæmpnings-tilstand. Se venligst “***Alarmlydløs**” sektionen for detaljer.* SDCO vil sende en alarm-dæmpnings-rapport under følgende tre betingelser:
* Når CO-koncentrationen er faldet under 30 ppm, vil SDCO sende: 00 00 00 FF 02 06 01 01
* Når brugeren trykker på knappen for at stoppe alarmen, vil SDCO sende: 00 00 00 FF 02 06 01 02

**Bemærk, at en alarm, der er udløst ved at overskride den anden alarmgrænse, kan dæmpes ved at trykke på knappen.**

* Når brugeren sender en sirene-off-kommando for at stoppe alarmen, vil SDCO sende: 00 00 00 FF 01 06 01 03
* Bemærk: Hvis flere alarmer aktiveres, vil alarm-dæmpnings-hændelserne blive sendt hver for sig.
* Efter SDCO er dæmpet, hvis CO falder under 30 ppm i 10 på hinanden følgende detekteringstidspunkter, vil SDCO sende et gendannelsessignal: 00 00 00 FF 02 00 01 01.

#### **Lokation:**

* Når en røgalarm, varmealarm eller CO-alarm udløses, vil den sende notifikation med lokationsnavnet. For serielt forbundne modeller vil forprogrammeret lokation også blive transmitteret.
* Hvis en røgalarm udløses i kælderen, 00 00 00 FF 01 01 **0B 77 06 00 42 61 73 65 6D 65 6E 74** vil blive sendt, som vist i tabel 1 nedenfor

***Tabel 1***

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fb3B7TrE4nMsNaIWFVFww%2F10.png?alt=media&#x26;token=7346a381-8f8e-4e5e-9d26-6dc6cf98dee3" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FFwzo3Vs0Oc4wKhZk4Pdu%2F11.png?alt=media&#x26;token=d5fc48bd-5670-4bfa-bf2a-a848cfbd2b82" alt=""><figcaption></figcaption></figure>

#### **Tamper open/close-rapport: \[COMMAND\_CLASS\_NOTIFICATION] \[NOTIFICATION\_REPORT]**

* SDCO er beskyttet af en manipulationskontakt, som trykkes sammen, når SDCO hænges på monteringsbeslaget. Når SDCO fjernes fra monteringsbeslaget, aktiveres manipulationskontakten, og SDCO sender et tamper-open-signal til systemets kontrolpanel for at minde brugeren om denne tilstand.
* Tamper Open :00 00 00 FF 07 03 00 00
* Efter SDCO er hængt på monteringsbeslaget, vil den sende et tamper-close-signal til kontrolpanelet.
* &#x20;Tamper Close:00 00 00 FF 07 00 01 03

#### **PIR-sensor**

* SDCO vil transmittere signal til kontrolpanelet, hvis enhver bevægelse registreres inden for IR-detekteringsdækningen.
* PIR aktiv: 00 00 00 FF 07 07 0B 77 06 00 42 61 73 65 6D 65 6E 74
* Bemærk: 00 00 00 FF 07 07 0B 77 06 00 42 61 73 65 6D 65 6E 74 er når lokationen er “Basement” (kælder).
* PIR gendannelse: 00 00 00 FF 07 00 01 07

#### **Scene/Siren-kontrol: \[COMMAND\_CLASS\_SCENE\_ACTIVATION] \[SCENE\_ACTIVATION\_SET] (for modeller med serielforbindelse):**

* Scene ID: Alarmtype (Tabel 2)
* Dæmpningsvarighed: 0x00\~0x14

***Tabel 2***

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMvpLhxmyyUL4H0yK3u0Z%2F10.png?alt=media&#x26;token=6ad8f148-c15e-4a2a-b1ea-1119c1df1674" alt=""><figcaption></figcaption></figure>

* Lokationsnavn /Bit4\~0/Num, som vist i tabel 3 nedenfor

***Tabel 3***

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5BZQt7KqbCVm9ivXS8jy%2F10.png?alt=media&#x26;token=53b81c8b-a5da-4e82-86ec-b75447e4a601" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FicL56KwV3PeH41aFBSjg%2F11.png?alt=media&#x26;token=164a47f5-8c7b-408e-9734-37c77a3c1873" alt=""><figcaption></figcaption></figure>

* For at aktivere dørsignal, sæt Scene ID: 0x00 og Dæmpningsvarighed: 0xF1.
* For at stoppe sirenen og stemmevejledninger genereret af denne kommando, sæt Scene ID: 0x00 og Dæmpningsvarighed: 0x00. **Bemærk venligst, at denne kommando IKKE kan bruges til at stoppe sirenen og stemmevejledningerne ved en reel alarm.**
* For at stoppe sirenen og stemmevejledninger ved en reel alarm, sæt Scene ID: 0xFF og Dæmpningsvarighed: 0x00.

#### **Siren On/Off Control: \[COMMAND\_CLASS\_BASIC] \[BASIC\_SET]**

* Sirenen på SDCO kan styres ved hjælp af Basic Set On/Off-kommandoer (kun for røgalarmer, uden lokationsangivelse).
* For at tænde sirenen ved hjælp af denne kommando, sæt Basic Set: 0xFF. Sirenens lydmønster er det samme som for en røgalarm.
* For at slukke sirenen ved hjælp af denne kommando, sæt Basic Set: 0x00. **Bemærk venligst, at denne kommando IKKE kan bruges til at stoppe sirenen ved en reel alarm.** SDCO vil gå ind i alarm-dæmpnings-tilstand og vil sende et alarm-gendannelsessignal efter perioden.

#### **Indikator** Kontrol **: \[COMMAND\_CLASS\_INDICATOR] \[INDICATOR\_SET]**

* LED-indikatoren på SDCO kan styres ved hjælp af Indicator Set-kommandoer.
* Følgende kommandoer kan bruges til at indstille indikator-kommandoen:

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQIat0nsQ1b5IpLkPKc7D%2F10.png?alt=media&#x26;token=553216a7-6cae-434a-9e34-47926090aa92" alt=""><figcaption></figcaption></figure>

* Indikator tænd (0xFF) --- indikatorfunktion tændt
* Indikator sluk (0x00) --- indikatorfunktion slukket
* Antal indikatorobjekter (0x01) --- til at kontrollere LED-indikator ID 1
* Indikator ID (0x43) --- knapindikation

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0XZhpnH51VH2xrVrHCmF%2F10.png?alt=media&#x26;token=28023145-e828-4993-ab68-e759b277c61a" alt=""><figcaption></figcaption></figure>

* Indikator ID (0x44) --- MCU genstart

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1rlvD6HcaqPng59L3G2P%2F11.png?alt=media&#x26;token=74d276b6-bda8-4235-89ba-2c4be5100aa4" alt=""><figcaption></figcaption></figure>

* Egenskabs-ID (0x00-0xFE) --- LED tænd/sluk antal gange

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrWOf0kS3ABYh3kIA4YR8%2F12.png?alt=media&#x26;token=c70f6b9f-0f53-4e05-a44b-793411880223" alt=""><figcaption></figcaption></figure>

* Hvis du ønsker, at SDCO skal blinke 5 gange for at vise sin lokation, send: 0xFF 01 43 04 05
* Hvis du ønsker, at SDCO skal stoppe med at blinke, når du er opmærksom på dens lokation, send: 0x00 01 43 04 05
* For flere detaljer, se venligst “***SDS-13781-1 Z-Wave Application Command Class Specification***".

#### **Konfigurationer: \[COMMAND\_CLASS\_CONFIGURATION] \[CONFIGURATION\_SET]**

 Parameternummer: 0x01\~0x0A

 Størrelse: 0x01

 Reserveret: 0x00

 Standard: 0x00

 Konfigurationsværdi: 0xXX

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpHQCPcaD4hpyAZjdKoDO%2F13.png?alt=media&#x26;token=c0ea81e5-448a-497f-9b7f-8e1552820ed0" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjtSWSKpkwr4ZozYjn8of%2F10.png?alt=media&#x26;token=36da28fe-e194-4880-b672-e63058ff3432" alt=""><figcaption></figcaption></figure>

 ***Tabel 4*** 0x09 (Hardwarefejl)

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJImBq6WMphT8R1qUbhk8%2F11.png?alt=media&#x26;token=fd27b51c-0170-47bd-a080-a885b7d602e9" alt=""><figcaption></figcaption></figure>

 SD beskadiget: Hvis Bit0=1, vil den sende en Notification-kommando “00 00 00 FF 01 FE 00”\
 HD beskadiget: Hvis Bit1=1, vil den sende en Notification-kommando “00 00 00 FF 04 FE 00”\
 CO beskadiget: Hvis Bit2=1, vil den sende en Notification-kommando “00 00 00 FF 02 FE 00”

 Tabel 5 0x10 (Midlertidig slumretilstand)

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1ygXJlHQK3Sh7iILKJsy%2F12.png?alt=media&#x26;token=1c0642c5-c98c-40fc-a4dd-e750dc8b9fc9" alt=""><figcaption></figcaption></figure>

#### **Fabrikstilstand nulstillet**

Hvis enheden er lært ind og testknappen trykkes og holdes i 20 sekunder sammen med 3 bip for fabriksnulstilling, vil den sende

\[COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY] \[DEVICE\_RESET\_LOCALLY\_NOTIFICATION]

 Enheden vil automatisk blive ekskluderet for den nye version af PC Controller.
