# VESTA-245

VST-892-ALK

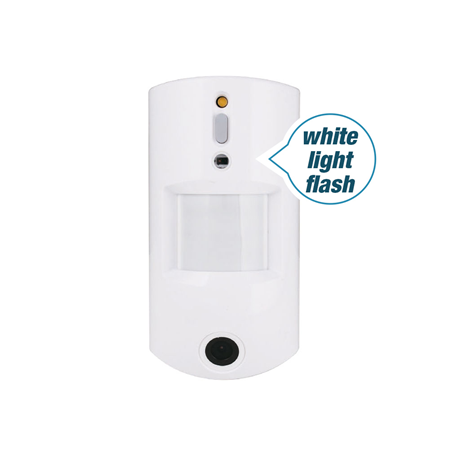

## PIR bevægelsessensorkamera

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1eO5b0QEgPWCgTrFAtar%2Fimage.png?alt=media&#x26;token=1935400c-39d7-4c4c-ac13-0fd73bb42941" alt=""><figcaption></figcaption></figure>

## Introduktion

VST-892 er et passivt infrarødt (PIR) bevægelsessensor-kamera. Det er i stand til at sende trådløse signaler og optagne billeder (billedkvalitet op til 640 x 480 pixels) til kontrolpanelet ved bevægelsesdetektion.

PIR-kameraet er designet til at give en typisk detektionsrækkevidde på 10 meter, når det monteres 2,3-2,5 meter over jorden. For kæledyrsimmune modeller vil de ikke registrere kæledyr op til 50 cm/20 kg, når de er monteret 2,3-2,5 meter over jorden. For modeller, der er kompatible med repeatere/routere **(kun P5-modeller)**, kan RF-kommunikationsrækkevidden yderligere udvides til svært tilgængelige områder.

VST-892 er designet med en digital nærhedsdetektor. Anti-maskeringsfunktionen muliggør detektion af forsøg på at blænde detektoren ved at placere genstande i dens synsfelt.

PIR-kameraet består af et todelt design bestående af et dæksel og en base. Dækslet indeholder al elektronikken og optikken, og basen giver et fæstningsmiddel. Basen har knockouts, så montering kan ske på enten en flad overflade eller i et hjørne ved hjælp af et trekantet beslag til hjørnebeslag.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4DvJZSjEkTFamNJcLhOw%2F0.png?alt=media" alt=""><figcaption></figcaption></figure>

## Deleidentifikation

1. **Flash LED**

Flash-LED'en leverer tilstrækkeligt lys til billedoptagelse under svage lysforhold.

2. **Blåt LED-/funktionsknap**

&#x20;      **Blå LED:** (Se venligst ***LED-indikator*** beskrivelsen nedenfor for detaljer)

**Brug af funktionsknap:**

* Tryk og hold knappen i 3 sekunder for at sende en læringskode, slip når det blå LED-lys tændes.
* Tryk på knappen én gang for at gå ind i testtilstand i 3 minutter.
* Tryk på knappen én gang for at sende en læringskode til repeatere/routeren. (kun P5-modeller)

3. **Digital nærhedsdetektor**

Den digitale nærhedssensor bruges til at opdage forsøg på maskering (blokering) af en indtrænger.

4. **IR-sensor**
5. **PIR-kameraobjektiv**
6. **Batterirum**
7. **Sabotagekontakt**
8. **Jumperkontakt til aktivering/deaktivering af kæledyrsimmuinitet (JP3)**

**Jumper til OFF:** Hvis jumper-forbindelsen fjernes eller “**parkeret**” på én pind.

**Jumper til ON:** Jumperforbindelsen er indsat og forbinder de to ben

&#x20;                    Når den er indstillet til ON, er kæledyrsimmune funktionen deaktiveret.

&#x20;                    Når den er indstillet til OFF, er kæledyrsimmune funktionen aktiveret. (Fabriksindstilling)

8. **Følsomhedsforøger Jumper Switch (JP4)**

&#x20;     Når den er sat til ON, er PIR's detektionsfølsomhed høj.

&#x20;      Når den er sat til OFF, er PIR's detektionsfølsomhed på normalt niveau. (Fabriksindstilling)

10. Batteriisolator
11. Batterirumsdæksel
12. Monteringsbeslag

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMYOWoPBX3mdo2mwOfALb%2F1.png?alt=media" alt=""><figcaption></figcaption></figure>

## Funktioner

### ***LED-indikator***

I normal driftstilstand vil det blå LED-lys ikke lyse undtagen i følgende situationer:

* Når PIR-kameraet har lav batteritilstand, vil det blå LED-lys blinke i 2 sekunder hver gang det transmitterer en registreret bevægelse.
* Når dækslet er åbnet og manipulationsafbryderen er aktiveret, vil det blå LED-lys blinke i 2 sekunder for at angive, at det transmitterer et “Tamper”-signal.
* Når manipulationsbetingelsen vedvarer, vil det blå LED-lys blinke i 2 sekunder hver gang det transmitterer en registreret bevægelse.
* Når PIR-kameraet går ind i testtilstand, vil det blå LED-lys blinke i 1 sekund. Under testtilstand vil det blå LED-lys også blinke i 2 sekunder hver gang der registreres bevægelse.
* Når PIR-kameraet er i en 30 sekunders opvarmningsperiode, vil det blå LED-lys blinke langsomt.
* Når PIR-kameraet transmitterer optagne billeder under fejltilstande (lavt batteri, manipulationsafbryderen aktiveret), vil det blå LED-lys blinke kontinuerligt.

LED-lyset vil ikke blinke, hvis PIR-kameraets manipulation og batteri er normale, og det ikke er i testtilstand,

Hvis LED-lyset blinker for at indikere signaltransmission, vil det blinke to gange hurtigt ved modtagelse af bekræftelse fra panelet.

### ***Billedoptagelse***

Når alarmsystemet er væbnet, vil PIR-kameraet tage 1, 3 eller 6 alarmbilleder i 640 x 480 eller 320 x 240 opløsning (programmerbart fra kontrolpanelet) ved bevægelsesdetektion. Du kan også manuelt anmode PIR-kameraet om at tage et billede via kontrolpanelet. De optagne billeder overføres til kontrolpanelet til brugervisning.

### ***Opvarmningsperiode***

Når kontrolpanelets system går i væbnet tilstand, eller når PIR-kameraet sættes i testtilstand, vil PIR-kameraet varme op i 30 sekunder. I løbet af den 30-sekunders opvarmningsperiode vil PIR-kameraet ikke være aktivt. Det blå LED-lys vil blinke langsomt i opvarmningsperioden kun når PIR går i testtilstand.

### ***Dvaletimer***

PIR-kameraet har en “**dvaletid**” på cirka 1 minut for at spare strøm. Efter at have transmitteret ved registreret bevægelse, vil PIR-kameraet ikke retransmittere i 1 minut. Enhver registreret bevægelse i denne periode vil nulstille søvntiden til 1 minut. Kontinuerlig bevægelse foran PIR-kameraet vil derfor ikke udtømme batteriet.

### *Batteri- og lavt batteriniveau-detektion*

PIR-kameraet bruger tre CR123A 3V lithiumbatterier i serieforbindelse som sin strømkilde. Fjern batterirummets dæksel og indsæt batterierne for at aktivere PIR-kameraet.

PIR-kameraet har funktion for lav batteridetektion. Når batterispændingen er lav, vil PIR-kameraet sende et lavt batterisignal til kontrolpanelet. Hvis bevægelse registreres under lav batteritilstand, vil det blå LED-lys blinke i 2 sekunder.

Når batteriet udskiftes, efter fjernelse af det gamle batteri, tryk på manipulationsafbryderen eller funktionsknappen to gange for fuldt ud at aflade, før nye batterier indsættes

### ***Tamperbeskyttelse***

PIR-kameraet er beskyttet af en manipulationsafbryder, som trykkes ind, når PIR-kameraet er korrekt installeret. Når PIR-kameraet fjernes fra den monterede overflade eller dækslet åbnes, aktiveres manipulationsafbryderen, og PIR-kameraet sender et tamper-open-signal til systemets kontrolpanel for at gøre brugeren opmærksom på tilstanden. Hvis bevægelse registreres, mens manipulationsafbryderen er åben, vil det blå LED-lys blinke i 2 sekunder.

### ***Overvågning***

PIR-kameraet vil udføre en selvtest periodisk ved at transmittere et overvågningssignal en gang hver 30. til 50. minut.

### ***Testtilstand***

* Testtilstand er for at kontrollere PIR-kameraets detektionsområde (ikke optækningsdækning).
* Tryk på funktionsknappen én gang for at gå i testtilstand i 3 minutter, det blå LED-lys vil blinke i 1 sekund.
* PIR-kameraet vil varme op i 30 sekunder. Venligst udløs ikke kameraet under denne opvarmningsperiode.
* Efter opvarmningsperioden kan du udløse PIR-kameraet for at kontrollere IR-detekteringsrækkevidden. Hvis PIR-kameraet udløses, vil det blå LED-lys blinke i 2 sekunder.

{% hint style="warning" %}
Bemærk:

For at testtilstanden kan køre problemfrit anbefales det at deaktivere søvntimeren.
{% endhint %}

### *Indlæring*

* Fjern batterirummets dæksel ved at løsne batterirummets skrue.
* Indsæt batterierne. Orienter batteriet i henhold til polarisationsindikationen.
* Sæt kontrolpanelet i indlæringstilstand, se kontrolpanelets manual for detaljer.
* Tryk og hold funktionsknappen i 3 sekunder, slip knappen når det blå LED-lys tændes; det blå LED-lys vil være tændt i 25 sekunder i læringstilstand; tilføj PIR-kameraet til kontrolpanelet i denne periode (henvis til dit kontrolpanel for at færdiggøre læringsprocessen). Hvis PIR lykkes med at blive tilføjet til kontrolpanelet, vil det blå LED-lys blinke 6 gange for at indikere det. Hvis PIR ikke tilføjes inden for 25 sekunder, gentag venligst læringsprocessen.

{% hint style="warning" %}
Bemærk:

* Hvis PIR-kameraet allerede findes i et kontrolpanelsystem, skal du først fjerne PIR-kameraet fra kontrolpanelet, før du kan lære det ind i et andet kontrolpanel.
* Når du lærer PIR-kameraet ind i en repeater/router, tryk venligst på funktionsknappen én gang (i stedet for at trykke og holde den i 3 sekunder) for at sende en læringskode. (kun P5-modeller)
  {% endhint %}

### *Gå-test*

* Efter PIR-kameraet er lært ind, sæt kontrolpanelet i “**Gå-test**”-tilstand, hold PIR-kameraet på det ønskede sted, og tryk på funktionsknappen for at bekræfte, at denne placering er inden for kontrolpanelets signalrækkevidde; henvis til kontrolpanelets manual for at fuldføre Walk Test.
* Når du er tilfreds med, at PIR-kameraet fungerer på den valgte placering, kan du fortsætte med monteringen.

### ***Rediger PIR-kameraets driftsområde***

* Følg nedenstående instruktion for at ændre PIR-kameraets område i kontrolpanelet

1. Brug panelets Rediger enhed-funktion for at ændre PIR-kameraets områdeindstilling.
2. Tryk og hold testknappen i 3 sekunder på PIR-kameraet for at sende et signal til panelet, og slip derefter knappen når LED-lyset tændes.

### ***Nærhedsdetektion***

* VST-892 har en digital nærhedsdetektor, der kan opdage enhver maskerings-(blokering-)forsøg fra en indtrænger.
* Når en maskeringsbegivenhed registreres, og maskeringsbetingelsen varer i 2 minutter, vil VST-892 sende et tamper-open-signal til kontrolpanelet for at underrette brugeren om tilstanden.
* Efter at maskering/blokering er fjernet i 2 minutter, vil VST-892 sende et tamper-restore-signal til kontrolpanelet.

### ***Funktion for kæledyrsimmuinitet***

PIR-sensoren understøtter kæledyrsimmune funktion og vil ikke registrere kæledyr op til 50 cm/20 kg for at minimere falske alarmer.

Kæledyrsimmune funktionen kan aktiveres/deaktiveres ved at indstille jumperafbryderens (JP3) position. Når jumperafbryderen (JP3) er sat til ON, er kæledyrsimmune deaktiveret. Når jumperafbryderen (JP3) er sat til OFF, er kæledyrsimmune aktiveret. (Fabriksindstilling).

### ***Funktion for følsomhedsforøgelse***

Du kan bruge følsomhedsforøgerfunktionen til at øge PIR'ens detektionsfølsomhed. For at øge detektionsfølsomheden skal du sætte jumperafbryderen (JP4) til ON. For at bevare normal detektionsfølsomhed skal du sætte jumperafbryderen (JP4) til OFF (fabriksindstilling).

## Installation

### *Installationsvejledning*

* PIR-kameraet er designet til at blive monteret enten på en flad overflade eller i et hjørne med medfølgende monteringsskruer og rawlplugs.
* Basen har knockouts, hvor plastikken er tyndere, til monteringsformål. To knockouts er til overflademontering, og et trekantet monteringsbeslag bruges til hjørnemontering.
* Detektionsområdet er op til 10 meter, hvis PIR-kameraet er monteret 2,3-2,5 meter over jorden.
* Når kæledyrsimmune funktionen er aktiveret, vil den ikke registrere kæledyr op til 50 cm/20 kg, når den er monteret 2,3-2,5 meter over jorden. Om nødvendigt kan du justere højden på PIR-kameraet i henhold til størrelsen på dit kæledyr for optimal kæledyrsimmune ydeevne. Højere monteringssted vil give et større kæledyrsimmune område, men øger også blindzonen under PIR-kameraet.
* Når VST-892 er monteret med roterende beslag, vil det ikke have det normale detektionsområde (som i diagrammet), eller den typiske kæledyrsimmune rækkevidde.

### VST-892 **Detektionsområde**

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2le0ilUYt4sMFPJu8XtO%2F4.png?alt=media)

**Det anbefales at installere PIR-kameraet på følgende steder**

* Montér hvor dyrene ikke kan nå detektionsområdet ved at klatre på møbler eller andre genstande.
* Sig ikke detektoren mod trapper, som dyrene kan klatre på.
* I en position således at en indtrænger normalt ville bevæge sig på tværs af PIR'ens synsfelt.
* Mellem 2,3 og 2,5 m over jorden for bedste ydeevne.
* I et hjørne for at give det bredeste udsyn.
* Hvor dens synsfelt ikke bliver blokeret, f.eks. af gardiner, pynt osv.

### **Begrænsninger**

* Installer ikke PIR-kameraet fuldstændigt udsat for direkte sollys.
* Undgå at installere PIR-kameraet i områder, hvor enheder kan forårsage hurtige temperaturændringer i detektionsområdet, f.eks. aircondition, varmeapparater osv.
* Undgå store forhindringer i detektionsområdet.

  <figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FazPfB95t4sVLMLhsa5M6%2F5.png?alt=media" alt=""><figcaption></figcaption></figure>
* Peg ikke direkte mod varmekilder, f.eks. ildsteder eller kedler, og ikke over radiatorer.
* Undgå bevægelige genstande i detektionsområdet, f.eks. gardiner, væghængninger osv.
* **Sørg altid for at holde RSSI-signalstyrken stabil på “4”.**

### *Montering af PIR-kameraet*

* PIR'en er designet til at blive monteret enten på en flad overflade eller i et hjørne med medfølgende skruer og rawlplugs.
* Til hjørnemontering medfølger en trekantet beslag for at tilføje bag-sabotagebeskyttelse. Beslaget indeholder også to afbrydelser til montering på væggen.
* Til overflademontering følger et valgfrit roterende beslag med, så brugeren kan justere detektionsområdet. Med det roterende beslag kan VST-892 roteres 80 grader horisontalt og 70 grader vertikalt for at give optimal dækning.

#### **Hjørnemontering:**

1. Åbn dækslet ved at løsne dækselskruen med en Phillips-skruetrækker.
2. Gennembræk de 4 hjørne-knockouts i midten af basen.
3. Brug hullerne som skabelon til at bore huller i overfladen.
4. Indsæt rawlplugs hvis du fastgør den i gips eller mursten.
5. Skrue basen i rawlplugs'ene.
6. Sæt dækslet på basen og stram.

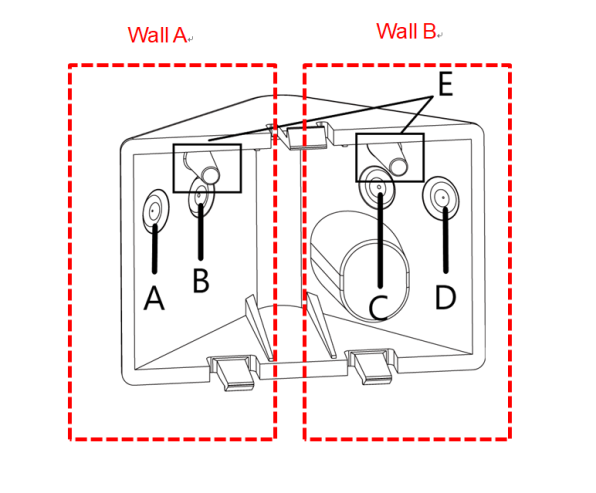

#### **Hjørnemontering med det trekantede beslag:**

1. Der er lavet 4 knockouts på det trekantede beslag. For at fastgøre beslaget på *Væg A*, gennembræk *Knockout A & B*. For at fastgøre beslaget på *Væg B*, gennembræk *Knockout C & D*. For at fastgøre beslaget på begge *Væg A & B*, gennembræk *Knockout A & D eller B & C*.
2. Brug de to huller som skabelon til at bore huller i hjørneoverfladen.
3. Indsæt rawlpluggene.
4. Skru det trekantede beslag i rawlpluggene med *de to pegende stifter (E)* på toppen vendt mod dig.
5. Monter PIR-kameraet på krogene på det trekantede beslag.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXZn0EBxtEFeC4pGDTr9t%2F6.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIDZed3uYPaYHidqpSrdf%2F7.png?alt=media" alt=""><figcaption></figcaption></figure>

#### **Flademontering:**

1. Åbn dækslet ved at løsne dækselskruen med en Phillips-skruetrækker.
2. Gennembræk de 2 overflade-knockouts i midten af basen.
3. Brug hullerne som skabelon til at bore huller i overfladen.
4. Indsæt rawlplugs hvis du fastgør den i gips eller mursten.

   <figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2bRDWyXBH8pucYa2Ll98%2F8.png?alt=media" alt=""><figcaption></figcaption></figure>
5. Skrue basen i rawlplugs'ene.
6. Sæt dækslet på basen og stram.

#### **Overflademontering med roterende beslag (valgfrit tilbehør, sælges separat):**

Det roterende beslag kan monteres på væggen med medfølgende skruer.

1. Skru det roterende beslag i væggen.
2. Monter de 3 kroge på det roterende beslag i de tilsvarende 3 huller i basen.
3. Drej beslaget for at opnå korrekt detektionsområde og spænd fastgørelsesskruen.
