# VESTA-220

**GDC-3**

## **Z-Wave garageportstyring**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F01LMMZj5bHdgrkFGP7MQ%2Fimage.png?alt=media&#x26;token=0c0befe9-fde0-4001-ba8c-0867988878df" alt=""><figcaption><p><a href="https://vestasecurity.eu/it/product/VESTA-220/">VESTA-220</a></p></figcaption></figure>

## **Introduktion**

VESTA-220 er en Z-Wave garageportstyring, der tilsluttes garageportåbneren. Efter tilslutning til et Z-Wave-netværk kan GDC-3 modtage kommandoer via Z-Wave-netværket for at aktivere den tilsluttede garageportåbner, hvilket giver nem betjening for fjernåbning eller -lukning af garageporten.

GDC-3 inkluderer også en garageport-vippeføler (Tilt-GDC3), der kan installeres på en vippe-op garageport, eller en garageport-kontakt (DC-16SL-GDC3 / DC-32-EX-GDC3), som kan bruges på en horisontalt åbnende garageport til at rapportere garageportens status, når porten er “åben” eller “lukket.”

Før den aktiverede garageport begynder at bevæge sig, vil advarsels-LED'erne på GDC-3 blinke, og den indbyggede sirene vil udsende alarmlyde.

Z-Wave er en trådløs kommunikationsprotokol, som bruger lavenergi RF-radio. Z-Wave garageportstyringen får adgang til “S2 Unauthenticated”-klassen og understøtter både Z-Wave SmartStart-inklusion og klassisk inklusion.

## **Deleidentifikation**

**GDC-3 (Garage Door Control)**

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNWzCaSAyCmHCp3BnaiRX%2F0.jpeg?alt=media)

1. **Grøn LED-indikator**
   * **Til**: Tilsluttet strømforsyning.
   * **Blinker sammen med rød LED i 5 sekunder:** Før garageporten bevæger sig.
2. **Rød LED-indikator**
   * **Bliver tændt en gang hvert sekund:** I indlæringsfunktion for Tilt-GDC3.
   * **Bliver tændt en gang hver 5. sekund:** Tilt-GDC3 lav batteristatus
   * **Blinker sammen med grøn LED i 5 sekunder:** Før garageporten bevæger sig.
3. **Funktionsknap**
   * Tryk på knappen 3 gange inden for 1 sekund for at inkludere eller ekskludere enheden i/fra Z-Wave-netværket.
   * Hold knappen nede i 10 sekunder for at nulstille til fabriksindstillinger.
   * Tryk på knappen én gang for at åbne/lukke garageporten.
4. **Tilslutningsterminaler**

Tilslut til trykknapskonsollens terminaler på garageportåbneren.

5. **DC-stik (med låsefunktion)**

Sæt en DC 9V 1A strømadapter i og drej den 90 grader med uret til låsepositionen. For at fjerne adapteren drejes den 90 grader mod uret til den oprindelige åbne position og fjernes.

6. **Lær-knap**

Brug et spidst værktøj til at trykke på læringsknappen én gang for at gå i indlæringsfunktion for Tilt-GDC3.

7. **Monteringshuller**
8. **Monteringsbeslag**

**Tilt-GDC3 (Garage Door Tilt Sensor)**

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FxbxpWsOqRcNMf027uD1H%2F1.jpeg?alt=media)

**Testknap / LED-indikator**

1. **Testknap:**

* Tryk på Test-knappen for at sende en læringskode til GDC-3.
* Tryk på Test-knappen for at rapportere garageportens position og gå i testtilstand i 3 minutter. Under testtilstand vil LED'en lyse, hver gang garageport-vippeføleren aktiveres.

**LED-indikator:**

* LED'en vil blinke 3 gange, når den sender en læringskode.
* LED'en vil lyse, hver gang enheden udløses under testtilstand.
* LED'en vil lyse, hver gang manipulationsafbryderen aktiveres.
* (Dør åben) Ved enhedsfejl eller under testtilstand vil LED'en blinke 6 gange.
* (Dør lukket) Ved enhedsfejl eller under testtilstand vil LED'en blinke 6 gange. Efter 10 sekunder vil LED'en blinke 3 gange.
* Når batteriet er afladet, stopper garageport-vippeføleren alle funktioner, og LED'en vil blinke hvert 4. sekund.

2. **Monteringshuller**

Bruges til at fastgøre og skrue garageport-vippeføleren direkte på den øverste del af garageporten.

**3. Tamperkontakt**

Når garageport-vippeføleren er monteret, vil manipulationsafbryderen være fuldt trykket ind mod garageporten.

Når enhedens dæksel åbnes eller når den fjernes fra monteringsfladen, aktiveres manipulationsafbryderen.

LED'en vil blinke 6 gange og sende et manipulations-åben-signal for at underrette bruger(e) om denne tilstand.

4. **Batteriisolator**
5. **Batterirum**

Garageport-vippeføleren drives af et CR123 3V lithiumbatteri. Når batterispændingen er lav, sendes et lavt batterisignal til kontrolpanelet for at underrette bruger(e) om denne tilstand.

**DC-16SL-GDC3 (Garage Door Contact)**

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNiSdycUs4oL03DnrGxlS%2F2.jpeg?alt=media)

**1. LED-indikator**

I normaldrift forbliver LED-indikatoren slukket undtagen i følgende situationer:

\- Når dørsensorens manipulationsafbryder er udløst.

* Hver gang dørsensoren aktiveres på grund af manipulation eller lav batteritilstand.
* Hver gang dørsensoren aktiveres og sender signal under testtilstand.

1. **Testknap**
   * Tryk på Test-knappen for at sende en læringskode til GDC-3.
   * Tryk på Test-knappen for at rapportere garageportens position og gå i testtilstand i 3 minutter. Under testtilstand vil LED'en lyse, når dørsensoren aktiveres.
2. **Batterirum**

Dørsensoren drives af en **3V CR2 lithiumbatteri**. Når batterispændingen er lav, sendes et lavt batterisignal til kontrolpanelet for at underrette bruger(e) om denne tilstand.

4. **Dækslets sikringsskruehul**
5. **Afsprængningsfelter**
6. **Sabotagekontakt**

Det er designet til at beskytte mod uautoriseret fjernelse fra monteringsstedet, åbning af dækslet eller ustabil installation. Når manipulationsalarmen udløses, rapporteres et manipulationssignal til kontrolpanelet gennem GDC-3, og LED'en vil også lyse.

7. **Batteriisolatorhul**
8. **Ribbemærker**
9. **Magnet**

Monter magneten på siden af dørsensoren, hvor der er 2 ribbemarkeringer, som angiver positionen af den interne magnetswitch. Dørsensoren bør installeres enten opret eller omvendt for at sikre, at den ribbemarkerede side vender mod magneten.

11. **Magnet skruehul**
12. **Magnetafstandsstykke**

**DC-32-EX-GDC3 (Udendørs garageportkontakt)**

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8zRp4agJlqQqUFQiIT9H%2F3.jpeg?alt=media)

1. **Beskytterdæksel**
2. **Batteridæksel**
3. **Forreste temperafbryder**
   * Når batteridækslet fjernes, vil den forreste temperafbryder blive aktiveret.
4. **LED-indikator**
5. **Lær / Test-knap**
   * Brug et spidst værktøj til at trykke på knappen for at sende læringskode eller gå i testtilstand i 3 minutter.

     Tryk på Test-knappen for at rapportere garageportens position og gå i testtilstand i 3 minutter.&#x20;
   * I testtilstand vil LED'en lyse, hver gang dørkontakten aktiveres.
6. **Batterirum**
   * Dørkontakten bruger to AA L91 lithiumbatterier som strømkilde.
7. &#x20;**Bageste temperafbryder**
   * Når dørsensoren fjernes fra monteringsfladen, aktiveres bagmanipulationsafbryderen.
8. **Hægter**
9. **Låsehuller**
10. **Afsprængningsfelter**
11. **Afsprængningsområde**

## **Kom godt i gang**

### ***Lær Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 ind i GDC-3***

Tænd for Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 og tilslut GDC-3 til strømforsyning.

* Brug et spidst værktøj til at trykke på GDC-3's læringsknap én gang for at gå i indlæringsfunktion. GDC-3 afgiver et bip, og den røde LED begynder at blinke.
* Tryk på Test-knappen på Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 for at sende en læringskode til GDC-3; LED'en vil blinke 3 gange.
* Hvis indlæringen er succesfuld, afgiver GDC-3 2 bip som bekræftelse. Hvis Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 allerede er tilføjet til GDC-3, vil GDC-3 afgive en Di-Do-lyd for at advare brugeren.
* Brug et spidst værktøj til at trykke på GDC-3's læringsknap én gang mere for at vende tilbage til normal tilstand; den røde LED slukker. Alternativt vil GDC-3 automatisk afslutte indlæringsfunktionen med 5 bip efter 1 minuts inaktivitet.

{% hint style="warning" %}
Bemærk:

Garageportstyringen understøtter kun én sensor. Hvis en anden sensor (enten vippeføler eller dørsensor) indlæres i GDC-3, vil den gamle sensor blive erstattet af den nyligt indlærte sensor.
{% endhint %}

### ***Tilføjelse af GDC-3 til systemet (inklusion)***

Enheden understøtter både den klassiske inklusionsproces og SmartStart-inklusion.

#### **Klassisk inklusion**

* Tilslut GDC-3 til strømforsyning
* Sæt Z-Wave-gatewayen eller kontrolpanelet i **Inklusionstilstand** (venligst henvis til brugermanualen for Z-Wave-gatewayen eller kontrolpanelet).
* Inden for 1 sekund, tryk på funktionsknappen 3 gange.
* Henvis til brugermanualen for Z-Wave-gatewayen eller kontrolpanelet for at fuldføre tilføjelsesprocessen.
* Hvis garageportstyringen allerede er tilføjet/includeret i en anden Z-Wave-gateway/kontrolpanel, eller hvis den ikke kan tilføjes til den aktuelle Z-Wave-gateway/kontrolpanel, prøv først at fjerne den (se ***Fjern enhed***).

#### **SmartStart-inklusion**

SmartStart-aktiverede produkter kan tilføjes til et Z-Wave-netværk ved at scanne Z-Wave QR-koden på produktet med en controller, der understøtter SmartStart-inklusion. Ingen yderligere handling er nødvendig, og SmartStart-produktet vil blive tilføjet automatisk inden for 10 minutter efter tænding i netværkets nærhed. Z-Wave SmartStart benytter enhedens DSK-oplysninger for at forenkle og forbedre inklusionsprocessen. **DSK** står for Device Specific Key, der bruges til autentificering og krypteret kommunikation. DSK-oplysningerne er gemt i QR-kodeformat, som er trykt på en etiket og siddende på forsiden af enheden, som vist i eksemplet til højre.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGXLbmTAgCDkro24xo7v9%2F7.jpeg?alt=media)

* Scan QR-koden på bagsiden af GDC-3 for at få **DSK** oplysningerne og overføre dem til Z-Wave-gatewayen.
* Tilslut GDC-3 til strømforsyning; en SmartStart-inklusionesanmodning vil automatisk blive sendt til gatewayen.
* Gatewayen vil automatisk inkludere enheden, når den genkender enheden ved at matche inklusionsanmodningen med den opnåede DSK.

{% hint style="warning" %}
Bemærk:

DSK'en for enheden bruges kun under inklusion.

DSK'en kan aflæses uden at GDC-3 er tændt, så det er muligt at forberede gatewayen til at inkludere enheden, før garageportstyringen installeres og tændes.

Hvis GDC-3 allerede er **inkluderet** (indlært) i en anden Z-Wave-gateway/kontrolpanel, skal den først ekskluderes (se ***Eksklusion***) før du forsøger at **inkludere** den i den aktuelle Z-Wave-gateway/kontrolpanel. GDC-3 vil ikke sende en SmartStart-inklusionesanmodning, hvis den allerede er i en Z-Wave-gateway/kontrolpanel.
{% endhint %}

### ***Fjernelse af GDC-3 fra systemet (eksklusion)***

Garageportstyringen skal fjernes fra det eksisterende Z-Wave-netværk, før den kan tilføjes et andet.&#x20;

#### **Eksklusions-tilstand**

* Sæt Z-Wave-gatewayen eller kontrolpanelet i **Eksklusions-tilstand** (venligst henvis til brugermanualen for Z-Wave-gatewayen eller kontrolpanelet).
* Inden for 1 sekund, tryk på funktionsknappen 3 gange, og enheden vil blive fjernet fra Z-Wave-netværket.

#### **Fabrikstilstand nulstillet**

*(Brug kun fabriksnulstilling, når netværkets kontrolpanel/gateway mangler eller er uoprettelig).*

En fabriksnulstilling af enheden gendanner den til fabriksindstillingerne (dvs. ikke inkluderet i noget Z-Wave-netværk).

* Hold funktionsknappen på enheden nede i 10 sekunder for at udføre fabriksnulstilling.

{% hint style="warning" %}
Bemærk:

Før du fjerner eller fabriksnulstiller GDC-3, skal du sikre dig, at enhedens DSK-oplysninger er fjernet eller ikke findes i gatewayen. Hvis du fjerner eller fabriksnulstiller enheden, men dens DSK-oplysninger stadig findes i gatewayen, vil gatewayen automatisk inkludere enheden igen.
{% endhint %}

### ***Rækkeviddetest***

For at teste om garageportstyringen kan kommunikere med Z-Wave-gatewayen eller kontrolpanelet:

* Sæt gatewayen/panelet i rækkeviddetest-tilstand (Walk Test).
* Tryk på funktionsknappen på enheden.
* Gatewayen/kontrolpanelet bør vise, om enheden er inden for driftsområdet (venligst henvis til brugermanualen for gatewayen/kontrolpanelet).

## **Installation**

### **Montering af garageport-vippeføleren (Tilt-GDC3)**

* Garageport-vippeføleren er designet til at blive monteret på vippe-op eller loftmonterede garageporte og må ikke bruges på rullegardinsporte. Den bruges til at rapportere, når garageporten er “åben”, “lukket” eller bevæger sig.
* Enheden skal monteres lodret i forhold til jorden (den bør ikke være tiltet mere end +-5 grader ved montering).
* Fastgør enheden på en tør og ren overflade. Sørg for, at enheden monteres med LED-indikatoren øverst.
* Garageport-vippeføleren bør monteres på det øverste panel af garageporten, som vist nedenfor.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOEsZ1rnicFjxUMkrO3VX%2F13.jpeg?alt=media)

* Der er to måder at montere garageport-vippeføleren på. Skruesamling:
  1. Find et passende sted at installere garageport-vippeføleren. Monteringsfladen skal være ren og tør. Rens monteringsfladen grundigt om nødvendigt.
  2. Brug de to monteringshuller som skabelon til at markere og bore monteringshuller.
  3. Brug de medfølgende rawlplugs til gips-/murstensinstallation. Skru garageport-vippeføleren ind i de medfølgende rawlplugs. Sørg for, at rawlplugs er i niveau med monteringsfladen.

{% hint style="warning" %}
Bemærk:

Brug kun denne monteringsmetode, når garageportens materiale er tykkere end skruernes længde.
{% endhint %}

#### Lime-montage:

1. Find et passende sted at installere garageport-vippeføleren. Monteringsfladen skal være ren og tør. Rens monteringsfladen grundigt om nødvendigt.
2. Fjern den ene side af folien på den dobbeltsidede klæbepude. Anbring den på bagsiden af garageport-vippeføleren og pres fast i 30 sekunder for at sikre god kontakt.
3. Fjern den resterende folie på klæbepuden og pres garageport-vippeføleren fast på det ønskede sted i yderligere 30 sekunder. Undgå at placere klæbepuden på ujævn overflade eller at genanvende den.

### **Montering af dørsensoren (DC-16SL-GDC3)**

* Dørsensoren er designet til at blive brugt på horisontalt åbnende garageporte for at rapportere, om garageporten er “åben” eller “lukket.”
* Installer venligst dørsensoren på det mere faste objekt (såsom dørkarmen) og monter magneten på det mere bevægelige objekt (såsom garageporten).

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRn4gNm9NejE76DFRWXFM%2F1.png?alt=media&#x26;token=4ed0fecf-76ce-46d4-a08c-fe69b475fcab" alt=""><figcaption></figcaption></figure>

* Fastgør magneten med de medfølgende skruer. Juster magneten i forhold til ribbemarkeringen på dørsensoren.
* Brug om nødvendigt magnetafstandsstykket for bedre at tilpasse magneten til ribbemarkeringerne.

{% hint style="warning" %}
Bemærk:

Magneten må ikke være mere end 15 mm væk fra dørsensoren, når døren er lukket.
{% endhint %}

* De to hvide dæksler, der følger med, kan indsættes i magnetens skruehuller for et pænere udseende.
* Der er to måder at montere dørsensoren på: selvklæbende montage eller skruefastgørelse.

#### &#x20;Selvklæbende montage:

1. Monteringsfladen skal være ren, tør og glat. Rengør monteringsfladen med et passende affedtningsmiddel om nødvendigt.
2. Fjern den ene side af folien på den dobbeltsidede klæbepude. Anbring klæbepuden på bagsiden af enheden og pres fast i 30 sekunder for at sikre god kontakt.
3. Fjern den resterende folie på klæbepuden og pres dørsensoren fast på det ønskede sted i 30 sekunder.

{% hint style="warning" %}
Bemærk:

Brug ikke klæbepuden på en overflade med afskallende eller revnet maling, eller på en ru overflade.

Genbrug venligst ikke 3M-klæbepuden. Den kan ikke genbruges.
{% endhint %}

#### Skruefastgørelse:

Basen har to gennembrudspunkter, hvor plastikken er tyndere, til monteringsformål.

For at montere dørkontakten:

1. Fjern dækslet ved at skrue dækslets sikringsskrue ud med en Phillips-skruetrækker.
2. Gennemslå knockouts på basen.
3. Brug hullerne som skabelon og bor to huller.
4. Sæt rawlplugs i, hvis der fastgøres i gips eller mursten.
5. Skru basen ind i rawlplugs med en Phillips-skruetrækker.
6. Fastgør dækslet til basen og stram dækselfastgørelsesskruen.

### **Montering af udendørs dørsensor (DC-32-EX-GDC3)**

* Den vandtætte dørsensor er designet til brug på horisontalt åbnende garageporte for at rapportere, om garageporten er “åben” eller “lukket”.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FWoQaV7P6xKkmPPfvv9DA%2F2.png?alt=media&#x26;token=dcae478d-40b7-450f-bb29-b9e06d590089" alt=""><figcaption></figcaption></figure>

* Det anbefales, at dørsensoren placeres på den faste ramme af garageporten, og magneten på garageporten.
* Ribbemarkeringerne på magneten og dørsensoren skal være i overensstemmelse (**FIG. 1**).
* Magneten bør ikke være mere end 3 cm fra den markerede side af dørkontakten, når døren er lukket.
* Dørsensoren har en bagmanipulationsafbryder på bagdækslet. Sørg for, at enheden er placeret i beslaget, så manipulationsafbryderens fjeder presses mod det afbrydelige område, der er løst forbundet med beslaget.

Hvis dørsensoren fjernes med magt fra væggen, vil det afbrydelige område bryde af fra beslaget og forblive fastgjort til monteringsfladen, hvilket aktiverer manipulationsafbryderen.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgkHKm1b7NndkcxSxR2NF%2F3.png?alt=media&#x26;token=7faec226-9677-4733-a96f-b37059d3228f" alt=""><figcaption></figcaption></figure>

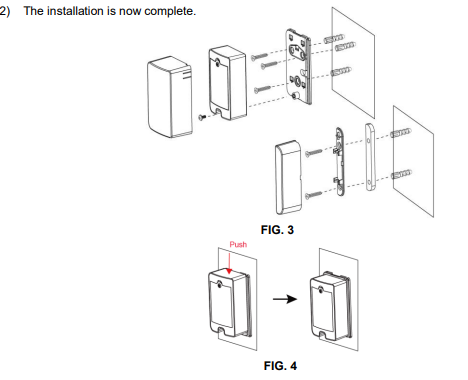

* For at montere dørkontakten:

  1. Det medfølgende monteringsbeslag har 3 afsprængningsfelter, hvor plasten er tyndere og kan brydes for monteringsformål. (**FIG. 2**)

  <figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtLO1ZEgpvx49pFTKeE4H%2F4.png?alt=media&#x26;token=3878654f-d209-494d-bf21-d0d978ff50d5" alt=""><figcaption></figcaption></figure>

2. Brug monteringsbeslaget som skabelon til at bore huller i væggen til rawplugs. (**FIG. 3**)
3. Tryk pluggene ind og fastgør monteringsbeslaget på væggen med skruerne.
4. Monter dørkontakten ved at sætte krogene på bagdækslet ind i låsehullerne på monteringsbeslaget, og tryk derefter nedad for at låse krogen. (**FIG. 4**)

{% hint style="warning" %}
Bemærk:

Sørg for, at dørkontaktens bageste temperafbryder er presset mod afsprængningsområdet på monteringsbeslaget.

Fastgør de nederste fastgørelsesskruer.
{% endhint %}

&#x20;5\. Sæt beskyttelsesdækslet på igen.

* Der er to måder at montere magneten på – klæbemontering og skruemontering.

&#x20;Skruemontering:

1. Skru monteringsbeslaget fast i døren med de to medfølgende skruer.
2. Fastgør magneten til monteringsbeslaget.

{% hint style="warning" %}
Bemærk:

Den medfølgende magnetafstandsstykke kan bruges ved at have siden med sorte ord mod monteringsbeslaget mellem magneten og døren for at lette justering og installation.
{% endhint %}

Klæbemontering:

1. Alternativt kan du bruge den medfølgende dobbeltsidede tape til direkte at fastgøre magneten til døren.

{% hint style="warning" %}
Sørg for, at monteringsfladen er ren, tør og glat, før du fastgør magneten med dobbeltsidet tape til døren, og at magneten trykkes fast mod døren i 30 sekunder.
{% endhint %}

2. Installation er nu fuldført.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEbMiyiyBy7diLzasCFTa%2F1.png?alt=media&#x26;token=2c41551e-afb0-4346-b5f6-746e4a255c8b" alt=""><figcaption></figcaption></figure>

### **Montering af garageportstyringen (GDC-3)**

* Garageportstyringen monteres normalt i loftet nær garageportåbneren og stikkontakten.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FFGMeoTj6OU22XheNvTeU%2F2.png?alt=media&#x26;token=a3262f22-1c3c-4a7d-a808-d615e94da9fd" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZaoLIhhcsTcIveHk2OTa%2F1.png?alt=media&#x26;token=b55b5bbd-0843-46de-add8-1c67d316ef6d" alt=""><figcaption></figcaption></figure>

{% hint style="danger" %}
Før installation, sørg for at afbryde strømforsyningen til garageportåbneren.

GDC-3 garageportstyringen skal installeres i synsfeltet for garageporten, hvor både visuelle og hørbare advarsler tydeligt kan ses og høres.
{% endhint %}

1. Brug monteringsbeslaget som skabelon, markér de to monteringshuller, bor huller i monteringsstedet og indsæt rawlplugs om nødvendigt.
2. Skru monteringsbeslaget fast på det markerede sted med de to kroge vendt udad.
3. Krog garageportstyringen på vægmonteringsbeslaget (med garageportstyringens monteringshuller).
4. Skub garageportstyringen (i den retning, der er angivet på billedet nedenfor) for at låse den i monteringsbeslaget.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fw6PXr0NoPPDsYZNB5f4w%2F2.png?alt=media&#x26;token=a3f4e782-8cf1-4f13-9480-88ea29ca8892" alt=""><figcaption></figcaption></figure>

5. Tilslut GDC-3-terminalerne til trykknapskonsollens terminaler på garageportåbneren. Hvilket som helst ledningspar kan tilsluttes til hvilken som helst terminal. (Vægkonsollens terminaler kan være navngivet “PWC”, “WC”, “PB”, “PUSHBUTTON” eller “RED” og “WHITE”. Terminalnavne og placering varierer efter model.)
6. Sæt DC 9V 1A strømadapteren i og tilslut til strømforsyning.
7. Gendan strømmen til din garageportåbner.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNaJ0jb2zmW01fcafMjoP%2F1.png?alt=media&#x26;token=1c424e73-a4cd-4543-9a1a-167459388c14" alt=""><figcaption></figcaption></figure>

## **Betjening**

### ***Betjening af garageport***

* Efter GDC-3 er inkluderet i Z-Wave-netværket, kan Z-Wave-gatewayen fjernåbne eller -lukke garageporten med Z-Wave

kommando \[COMMAND\_CLASS\_BARRIER\_OPERATOR] og \[BARRIER\_OPERATOR\_SET], ved brug af følgende parametre:

* Åbn : Målværdi = 0xFF
* Luk : Målværdi = 0x00
* Brugere kan også trykke på funktionsknappen én gang for at åbne/lukke garageporten.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqULInCQVFtTtwteizBJs%2F2.png?alt=media&#x26;token=efed9859-8e85-4472-8df0-62fdea8b63db" alt=""><figcaption></figcaption></figure>

* Før den aktiverede garageport begynder at bevæge sig, vil advarsels-LED-indikatorerne (grøn og rød) blinke, og alarmlyde vil lyde i 5 sekunder. Når garageporten begynder at bevæge sig, vil portens position blive rapporteret til Z-Wave-gatewayen.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fu6tBl2UUH6lAPNn8J6JY%2F1.png?alt=media&#x26;token=c504d35a-013e-46a2-91ae-21b3fc6156b3" alt=""><figcaption></figcaption></figure>

* Når GDC-3 starter bevægelsen af garageporten, skal du vente 35 sekunder, før garageporten er helt åben eller lukket, før du kan sende en anden åbn-/lukkekommando eller trykke på funktionsknappen for at åbne/lukke. Hvis en anden kommando sendes eller funktionsknappen trykkes inden for 35 sekunder, vil GDC-3 sende et beskæftiget-signal til Z-Wave-gatewayen.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVtUIEHSt5vtEXEDeT3LK%2F3.png?alt=media&#x26;token=20d6f0f9-dfb9-4b22-b8a0-b3652d0886a6" alt=""><figcaption></figcaption></figure>

\[COMMAND\_CLASS\_APPLICATION\_STATUS] \[APPLICATION\_BUSY]

* Status : 0x00
* Ventetid : 0x00
* Når garageporten er i åben tilstand, vil GDC-3 ignorere enhver åbn-kommando fra Z-Wave-gatewayen. Når garageporten er i lukket tilstand, vil GDC-3 ignorere enhver luk-kommando fra Z-Wave-gatewayen.

### ***Alarmlydstyrke***

* Før den aktiverede garageport begynder at bevæge sig, vil advarsels-LED-indikatorerne blinke, og alarmlyde vil lyde i 5 sekunder. Brugere kan justere alarmlydstyrken ved at sende en kommando fra Z-Wave-gatewayen med Configuration CC-kommandoen ved brug af følgende parametre:
* S : Størrelse
* D : Standard

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtTvT2yYJyJkAucfVz1No%2F1.png?alt=media&#x26;token=a28af66a-fcb5-40eb-9437-625e81c461f6" alt=""><figcaption></figcaption></figure>

### ***Funktioner af garageport-vippeføler (Tilt-GDC3) / dørsensor (DC-16SL-GDC3) / udendørs dørsensor (DC-32-EX-GDC3)***

* Registrering af garageportens position

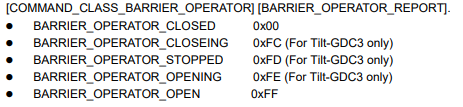

Når garageportens position ændres, vil Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 rapportere portens position til GDC-3, og GDC-3 vil rapportere til Z-Wave-gatewayen med Z-Wave-kommando

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZbYeATs8xJJSKU1PR5N4%2F1.png?alt=media&#x26;token=4fe645f8-bdc5-4bec-b550-30e7e3a6d212" alt=""><figcaption></figcaption></figure>

* Tamperbeskyttelse

Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 er beskyttet af en manipulationsafbryder. Når enheden fjernes fra monteringsfladen eller når enhedens dæksel åbnes, aktiveres manipulationsafbryderen. Enheden vil derefter sende et manipulations-åben-signal til GDC-3, og GDC-3 vil rapportere til Z-Wave-gatewayen med Z-Wave-kommando \[COMMAND\_CLASS\_NOTIFICATION] \[NOTIFICATION\_REPORT].

* Åbn: 00 00 00 FF 07 03 00 00
* Luk: 00 00 00 FF 07 00 01 03
* Overvågningssignal

Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 vil transmittere overvågningssignaler sammen med garageportens position til GDC-3 hvert 15.-20. minut. GDC-3 vil rapportere til Z-Wave-gatewayen ved brug af \[BARRIER\_OPERATOR\_REPORT].

Hvis Z-Wave-gatewayen ikke modtager overvågningssignaler fra Tilt-GDC3 / DC-16SL-GDC / DC-32-EX-GDC over en forudindstillet periode, vil en “Out-Of-Order”-fejlmeddelelse blive genereret.

* Overvågningsfejl: 00 00 00 FF 06 49 00
* Gendannelse: 00 00 00 FF 06 00 00 (Både batteristatus og overvågningssignal skal være normale igen)
* Lavt batteri

Tilt-GDC3 / DC-16SL-GDC3 / DC-32-EX-GDC3 har funktionen lav batteri-detektion. Når batterispændingen er lav, vil vippeføleren/dørsensoren sende et lavt batterisignal til GDC-3, og GDC-3 vil rapportere til Z-Wave-gatewayen med Z-Wave-kommando \[COMMAND\_CLASS\_NOTIFICATION] \[NOTIFICATION\_REPORT].

* Lavt batteri: 00 00 00 FF 06 4A 00
* Gendannelse: 00 00 00 FF 06 00 00 (Både batteristatus og overvågningssignal skal være normale igen)

## **Z-Wave-information**

**Enhedstype:** GENERIC\_TYPE\_ENTRY\_CONTROL

**Specifik type:** SPECIFIC\_TYPE\_SECURE\_BARRIER\_ADDON

**Ikontype:** ICON\_TYPE\_GENERIC\_BARRIER

**Rolletype:** Altid Tændt Slave (AOS)

**Sikkerhed:** S2\_UNAUTHENTICATED

**Producent-ID:** 0x018E

**Produkttype-ID:** 0x0004

**Produkt-ID:** 0x0127

* ***Understøttede kommando-klasser***

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpX7HBGsEn9o3HAw0sDUY%2F1.png?alt=media&#x26;token=f710b3eb-2ccd-4c7f-bd2d-ed37c1aff2d9" alt=""><figcaption></figcaption></figure>
