> For the complete documentation index, see [llms.txt](https://vesta-guide.gitbook.io/vesta-guide/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://vesta-guide.gitbook.io/vesta-guide/danish-dk/vesta-206.md). # VESTA-206 PRL-3ZW-AC ## **Z-Wave relæ-omskifter**

VESTA-206

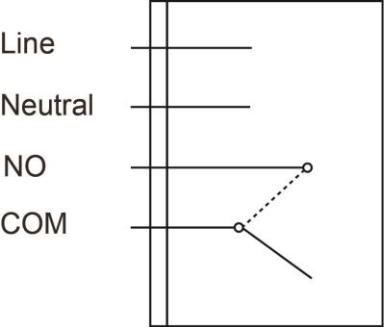

## **Introduktion** PRL-3ZW-AC er en Z-Wave relæ-omskifter. Relæ-omskifteren kan tilsluttes en ledningsført enhed og indstilles til normalt åben (N.O.) tilstand. Efter at være tilsluttet Z-Wave-netværket kan relæ-omskifteren styres via Z-Wave-netværket for at aktivere tilsluttede enheder. Z-Wave er en trådløs kommunikationsprotokol, der bruger en lav-effekt RF-radio. Ved at udnytte Z-Wave mesh-netværket kan kommandoer dirigeres til deres destination via mellemliggende "lyttende" Z-Wave-produkter. Relæet kan kontrollere Z-Wave-noder ved blot at trykke på funktionsknappen og kan også advare dig om signal- og kommunikationsproblemer. Z-Wave relæ-omskifterserien omfatter følgende modeller: PRL-3ZW-AC PRL-3ZW-AC-OTA ## **Deleidentifikation** ![](/files/f38914737b4e76c2371df4a209690c52f07c6e03) **1. LED-indikator** LED-indikatoren bruges til at angive relæets status: * LED tændt: Relæ Tændt * LED slukket: Relæ Slukket 2. **Funktionsknap** Tryk på knappen 3 gange inden for 1,5 sekund for at sende en indlæringskode. Hold knappen nede i 10 sekunder for at nulstille til fabriksindstillinger. Tryk på knappen for at tænde/slukke relæet. **Tilslutningsterminaler** Tilslut ledningen i klemmen, stram skruen for at lukke klemmen og holde ledningen på plads. Skru op for at åbne klemmen og fjerne ledningen tilsluttet klemmen. 3. **Neutral** 4. **Leder (AC-indgang)** For at forsyne PRL-3ZW med strøm skal du forbinde L- og N-terminalerne fra strømforsyningen til L- og N-terminalerne. **5. NO** For normalt åben forbindelse til enheden **6. Common** Tilslut NO- og COM-terminalerne på den ledningsførte enhed til NO- og COM-terminalerne på PRL-3ZW. ## **Specifikation** * Strømkilde (ekstern strøm): 100-240VAC * Relæudgang: Potentialefrit SPDT-relæ, maksimal driftbelastning: 5A (modstand) ved 24VDC eller 240VAC. * Flertrådet ledning: 14 \~ 22 AWG * Driftstemperatur: -10°C til 45°C (14°F til 113°F) * Fugtighed: Op til 85% uden kondens * Dimension: 71 mm x 49 mm x 26 mm {% hint style="success" %} **Installationsmiljø** * Relæ-omskifteren skal installeres indendørs på et tørt sted. * Det anbefales at installere enheden i en brandbestandig plastdåse. * Installer ikke enheden i en metalkapsling for at optimere Z-Wave-rækkevidden. {% endhint %} {% hint style="danger" %} * Alt arbejde på enheden, inklusive installation og vedligeholdelse, skal udføres af en kvalificeret og autoriseret elektriker. * For at forhindre elektrisk stød og/eller udstyrsbeskadigelse skal du afbryde strømmen ved hovedsikringen eller afbryderen før installation og vedligeholdelse. * Tilslut ikke enheden til belastninger, der overstiger den understøttede belastningsstrøm. {% endhint %} ## **Installation** Forbind relæet i henhold til instruktionerne nedenfor eller se diagrammet for mere information. 1. Sluk venligst for strømforsyningen før tilslutning. 2. Tilslut L- og N-terminalerne fra strømforsyningen til henholdsvis Line- og Neutral-terminals på PRL. 3. Afhængigt af det apparat, du ønsker at styre via relæet, vælg NO-terminalen og forbind relæet med apparatet for at etablere en Normal Åben-forbindelse med apparatet. 4. Efter at have gennemført ledningsføringen, tænd for strømforsyningen for at tænde relævippekontakten. {% hint style="info" %} Ledningsføring af PRL bør kun udføres af en certificeret tekniker med korrekt viden og uddannelse i elektrisk udstyr. {% endhint %} ## **Funktioner** ### ***Tilføjelse af enhed (Inklusion)*** * Tilslut strømindgangen til relævippekontakten i henhold til installationsinstruktionen ovenfor, og tænd for relævippekontakten. * Sæt Z-Wave-gatewayen eller kontrolpanelet i **Inklusionstilstand** (henvis venligst til manualen for Z-Wave-gatewayen eller kontrolpanelet). * Inden for 1,5 sekunder tryk på funktionsknappen 3 gange. * Se driftsmanualen for Z-Wave-gatewayen eller kontrolpanelet for at fuldføre tilføjelsesprocessen. * Hvis enheden allerede er blevet tilføjet (inkluderet) i en anden Z-Wave-gateway/kontrolpanel, eller hvis enheden ikke kan tilføjes til den nuværende Z-Wave-gateway/kontrolpanel, prøv først at fjerne den (se ***Fjern enhed***). ### ***Fjernelse af enhed (Eksklusion)*** Enheden skal fjernes fra et eksisterende Z-Wave-netværk, før den kan tilføjes til et andet. **Eksklusions-tilstand** * Sæt Z-Wave-gatewayen eller kontrolpanelet i **Eksklusions-tilstand** (henvis venligst til manualen for Z-Wave-gatewayen eller kontrolpanelet). * Inden for 1,5 sekunder skal du trykke på funktionsknappen 3 gange, og enheden vil blive fjernet fra Z-Wave-netværket. ### **Fabrikstilstand nulstillet** * Nulstilling af enheden til fabriksindstillinger vil gendanne den til fabriksstandardindstillinger (dvs. ikke inkluderet i noget Z-Wave-netværk). Brug kun denne procedure, hvis Z-Wave-gatewayen eller kontrolpanelet er mistet eller på anden måde ikke fungerer. * Tryk og hold funktionsknappen på enheden i 10 sekunder for at fabriksnulstille. ### ***Rækkeviddetest*** For at teste om enheden kan kommunikere med Z-Wave-gatewayen eller kontrolpanelet: * Sæt gatewayen/panelet i rækkeviddetest-tilstand (Walk Test). * Tryk på funktionsknappen på enheden * Gatewayen/panelet bør vise, om enheden er inden for driftsområdet (se venligst driftshåndbogen for gatewayen/panelet). ## **Betjening** ### ***Relækontrol*** * Efter at relæ-omskifteren er blevet føjet til et Z-Wave-netværk, kan gatewayen/kontrolpanelet fjernstyre relæet til at tænde, slukke eller skifte mellem tændt og slukket tilstand. Se venligst din Z-Wave-gateway/kontrolpanel for detaljer. > **Z-Wave-information** > > **Enhedstype:** Tænd/Sluk-strømafbryder > > **Rolletype:** Altid Tændt Slave (AOS) > > **Understøttelse/Kontrol af Command Classes** > > **Obligatorisk CC-understøttelse:** Association CC, v2 eller nyere > > Association Group Information CC > > Basic CC > > Binary Switch CC > > Device Reset Locally CC > > Manufacturer Specific CC > > Power level CC > > Version CC, v2 eller nyere > > Z-Wave Plus Info CC > > **Anbefalet CC-understøttelse**: Firmware Update Metadata CC ### ***Z-Wave-grupperne (Association Command Class Version 2)*** Kontaktteren kan indstilles til at sende rapporter til associerede Z-Wave-enheder. Den understøtter en associationsgruppe med fem nodepladser for Gruppe 1. For gruppe 1 vil kontakten rapportere sin seneste status til Z-Wave-gateway/panel. Gruppe 1 for “LifeLine”: Binary Switch CC (SWITCH\_BINARY\_REPORT) Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY) * Automatisk rapport til Gruppe 1 (maksimalt 5 noder) * Tænd/Sluk-begivenhedsrapport Når der skiftes mellem Tænd/Sluk, vil den sende en Binary Switch-rapport til noderne i Gruppe 1.
