# VESTA-193

MOBILE LITE- R3-QT

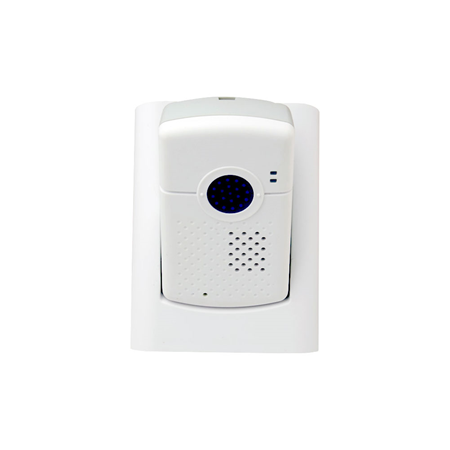

## VESTA bærbart personligt nødsystem

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fz8KNs8EgZnHdqVBoyyzF%2Fimage.png?alt=media&#x26;token=b1389d39-4bc6-486e-8bfc-c1f680ddb3d7" alt=""><figcaption></figcaption></figure>

## Mobile Lite R3-QT Quick Start Guide

## **Pakkeindhold**

![Mobile lite R3-QT             Opladningsholder            5V/1A adapter                                           Micro-USB                                             Kabel Snor ](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fb03NqiAUq0pWXBOg1xUb%2F1.png?alt=media)

## **Identificering af dele**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FySd9DHLTU7uVwwnq0YYN%2F1.png?alt=media&#x26;token=ae152aee-73d0-42a1-bc74-ef182cf8ae44" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FED1dfzZfRcIocZt3QzBY%2F2.png?alt=media&#x26;token=6d1e91b7-4bd3-41a8-93e3-60e136f7270d" alt=""><figcaption></figcaption></figure>

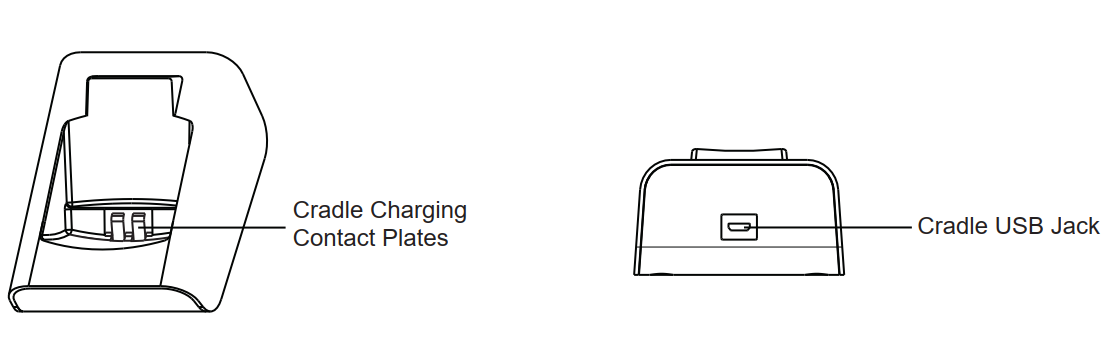

**Opladningsholder**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FX9u6qANsDGdKapbV65y7%2F3.png?alt=media&#x26;token=0fb22639-f4fc-4e03-9d5e-bfbf79c4cae6" alt=""><figcaption></figcaption></figure>

## **Strømforsyning**

Mobile Lite drives af et genopladeligt batteri. Typisk opladningstid er 4 timer. Da batteriet muligvis ikke er 100 % opladet ved modtagelse af din Mobile Lite, skal du sørge for at oplade din Mobile Lite før første brug.

For at oplade Mobile Lite skal du placere Mobile Lite i opladningsholderen, sørge for at opladningskontaktskiverne (både på Mobile Lite og holderen) er i kontakt med hinanden, og derefter tilslutte opladningsholderen til strømforsyningen (se ***3.2. Opladning af Mobile Lite*** i Mobile Lite Installer Guide).

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRYvXDQTFLEU32rGdaEh1%2F17.png?alt=media)

## **Hardwareinstallation**

### **Indsættelse af SIM-kort**

**Trin 1.** Løsn dækslets fastgørelsesskruer med en Phillips-skruetrækker og fjern SIM-kortets beskyttelsesdæksel.

**Trin 2.** Indsæt SIM-kortet i Mobile Lite; chip-siden af SIM-kortet skal vende mod forsiden af Mobile Lite, når du indsætter kortet.

**Trin 3.** Sæt beskyttelsesdækslet på igen og stram skruerne til dækslets fastgørelse med en Phillips-skruetrækker.

{% hint style="warning" %}
Bemærk:

*Brug et SIM-kort i korrekt størrelse, som passer i SIM-kortåbningen. Hvis du ikke har et SIM-kort i den rigtige størrelse, bedes du kontakte din tjenesteudbyder for at få et erstatningskort.*

*Indsæt ikke et SIM-kort med en SIM-kortadapter, da det kan beskadige SIM-kortet og dets holder.*

*Sørg for, at SIM-kortets PIN-kode er deaktiveret, og at alle SMS-beskeder er fjernet, før indsættelse.*
{% endhint %}

### **Fastgørelse af snor**

**Trin 1.**

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjQMYWJJNi7vn631wqTor%2F20.jpeg?alt=media)

Fastgør snoren til Mobile Lite-enheden ved at føre snorens strop gennem snorens huller på Mobile Lite-enheden og derefter trække stroppen igennem, indtil den sidder stramt.

**Trin 2.**

Lås udløserlåsen ved at indsætte han-delen i hun-delen, indtil du hører et klik.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjiNwlXgOn7G5vRnzDUSt%2F4.png?alt=media&#x26;token=922e4d35-d04b-4892-9971-f446a104b41c" alt=""><figcaption></figcaption></figure>

**Trin 3.** Sæt snoren omkring brugerens hals.

### **Installation til programmering**

For at bruge PC Programming Tool til at programmere Mobile Lite, følg trinene nedenfor:

**Trin 1.**

Løsn dækslets fastgørelsesskruer med en Phillips-skruetrækker og fjern SIM-kort- og USB-beskyttelsesdækslet.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSD8ameuk1Ty9THdxjaJp%2F5.png?alt=media&#x26;token=64996323-b092-41ca-9177-3302176d9e85" alt=""><figcaption></figcaption></figure>

**Trin 2.**

Indsæt enheden/holder-enden af

programmerings-micro-USB-kablet i

Micro-USB-stikket som vist på billedet:

**Trin 3.**

Indsæt programmerings-/opladningsenden af programmerings-micro-USB-kablet i en USB-port på en computer.

{% hint style="danger" %}
***ADVARSEL***

*Hvis programmeringskablet ikke medfølger, kontakt venligst din leverandør. FORSØG IKKE at tilslutte Mobile Lite til en computer med et almindeligt Micro-USB-kabel.*
{% endhint %}

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9NitXXpyHtpzgUyxnhO3%2F6.png?alt=media&#x26;token=4ecc9315-810d-40a7-b211-757433a803fa" alt=""><figcaption></figcaption></figure>

## **Softwareinstallation**

Mobile Lite kan programmeres via en computers USB-forbindelse ved hjælp af PC Programming Tool-softwaren (ved brug af programmeringskablet). USB-driveren skal installeres først for at din computer kan genkende panelet. Gå til <http://www.ftdichip.com/Drivers/VCP.htm> for at downloade og installere driveren i henhold til dit operativsystem.

* Tænd for din PC og følg nedenstående trin for at installere firmwaren.
* Indtast **<https://www.climax.com.tw/climax-download-mobile-lite-r3-qt.html>** i adressefeltet.
* Download PC Programming Tool (MobileTool Vx.x).
* For mere detaljerede instruktioner, download venligst

“**Mobile Lite R3-QT Installer Guide**” fra Climaxes hjemmeside.

*■ <https://www.climax.com.tw/climax-download-mobile-lite-r3-qt.html>*

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FWT53L3JCgE1U4JOb7YeZ%2F7.png?alt=media&#x26;token=bf2fc4d0-e9a4-45d0-9d3b-446a26aeaa64" alt=""><figcaption></figcaption></figure>
