# VESTA-185

**LMHT-1ZBS**&#x20;

## **Sensor for omgivelseslys, fugtighed og temperatur (Zigbee)**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FWvWt0FrzrR67MM6bG12f%2Fimage.png?alt=media&#x26;token=ca596dca-e8d0-49cc-9a58-8b933efb0e7e" alt=""><figcaption></figcaption></figure>

## **Introduktion**

LMHT-1ZBS er en ZigBee-sensor til omgivelseslys, fugtighed og temperatur. Den overvåger dit hjemmemiljø og sender målt belysning (lux), fugtighed og temperatur til koordinatoren i ZigBee-netværket.

Sensoren benytter ZigBee-teknologi til trådløs signaltransmission. ZigBee er en trådløs kommunikationsprotokol, der er pålidelig, har lavt strømforbrug og høj transmissions-effektivitet. Baseret på IEEE802.15.4-standarden gør ZigBee det muligt at inkludere et stort antal enheder i et netværk og koordinere dataudveksling og signaloverførsel.

Sensoren fungerer som en endeenhed i ZigBee-netværket. Den kan inkluderes i ZigBee-netværket for at sende signal ved aktivering, men kan ikke tillade andre ZigBee-enheder at slutte sig til netværket gennem sensoren.

## **Deleidentifikation**

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnNmLp0Dwabtyswo2gj3g%2F0.jpeg?alt=media)

1. **Lyssensor / LED-indikator**
   * **Blinker én gang:** Fabrikstilstand nulstillet
   * **Blinker to gange:** Efter at sensoren har sluttet sig succesfuldt til et ZigBee-netværk.
   * **Blinker 3 gange:** Batteri indsat.
   * **Blinker 5 gange:** Lavt batteriniveau registreret ved indsættelse af batteri.
   * **Blinker én gang hvert 20. minut:** Sensoren har mistet forbindelse til sit nuværende ZigBee-netværk.
2. **Temperaturføler**
3. **Batterirum**
4. **Funktionsknap**
   * Tryk én gang for at sende et signal til koordinatoren.
   * Tryk og hold i 10 sekunder for at nulstille enheden.

## **Funktioner**

### ***Overvågning af lys, fugtighed og temperatur***

Sensoren måler belysning, fugtighed og temperatur for regelmæssigt at sende målte data til ZigBee-netværkskoordinatoren.

Belysningsmåling sendes hvert 30. minut.

Fugtigheds- og temperaturmålinger sendes hvert 10. minut. Sensoren sender også automatisk signal når:

* Temperaturen ændres med +/- 2°C.
* Fugtigheden ændres med +/- 10%.
* Når den aktuelle belysning ændrer sig med +/- 10%.
* Ændringsniveauet, der kræves for at udløse signaloverførsel, kan programmeres ved hjælp af ZigBee Configure Reporting-kommandoen – parameteren Reportable Change.&#x20;

  Standardværdierne er:

  Temperatur: **200** for 2°C.

  Fugtighed: **1000** for 10%.

  Belysning: **10** for 10%.

Du kan også trykke på funktionsknappen én gang for manuelt at sende den aktuelle måling.

### ***Batteri- og lavt batteriniveau-detektion***

* Sensoren bruger ét CR123A 3V lithiumbatteri som strømkilde.
* Sensoren har funktion for lavt batteriniveau. Når batterispændingen er lav, sender sensoren et Lavt Batteri-signal til koordinatoren i ZigBee-netværket.
* Ved udskiftning af batteri, efter at have fjernet de gamle batterier, tryk på funktionsknappen to gange for at aflade helt før indsættelse af nyt batteri.
* Hvis lav batterispænding registreres ved indsættelse af nyt batteri, vil LED-indikatoren blinke 5 gange.

### ***Overvågning***

Sensoren sender et tilsynssignal sammen med målesignalet for regelmæssigt at rapportere sin tilstand. Fabriksstandardintervallet er 30 minutter, hvilket kan justeres efter indstilling.

## **ZigBee-netværksopsætning**

### ***Retningslinjer for ZigBee-enheder***

ZigBee er en trådløs kommunikationsprotokol, der er pålidelig, har lavt strømforbrug og høj transmissions-effektivitet. Baseret på IEEE802.15.4-standarden gør ZigBee det muligt at inkludere et stort antal enheder i et netværk og koordinere dataudveksling og signaloverførsel.

På grund af den grundlæggende struktur i ZigBee-netværket vil en ZigBee-enhed aktivt søge og tilslutte sig netværket efter tænding. Da opgaven med at oprette forbindelse til netværket kan forbruge noget strøm, er det nødvendigt at følge instruktionerne for at undgå at tømme batteriet på en ZigBee-enhed.

* Sørg for, at din ZigBee-netværksrouter eller koordinator er tændt, før du indsætter batteri i ZigBee-enheden.
* Sørg for, at ZigBee-netværksrouteren eller -koordinatoren er tændt og inden for rækkevidde, mens en ZigBee-enhed er i brug.
* Fjern ikke en ZigBee-enhed fra ZigBee-netværksrouteren eller -koordinatoren uden først at fjerne batteriet fra ZigBee-enheden.

### ***Tilslutning til ZigBee-netværket***

Som en ZigBee-enhed skal sensoren slutte sig til et ZigBee-netværk for at sende signaler. Følg venligst nedenstående trin for at tilføje sensoren til ZigBee-netværket.

1. Løsn topdækslet og bundstykket og indsæt batteriet.
2. Tryk og hold funktionsknappen i 10 sekunder, mens sensoren nulstilles (LED blinker én gang) og begynder at søge efter eksisterende ZigBee-netværk. Sørg for, at tilladelse-til-tilslutning-funktionen på routeren eller koordinatoren i dit ZigBee-netværk er aktiveret.
3. Hvis sensoren med succes tilslutter sig et ZigBee-netværk, vil LED-indikatoren blinke to gange for at bekræfte.
4. Efter tilslutning til ZigBee-netværket registreres sensoren automatisk i netværket. Tjek venligst din ZigBee-koordinator, systemkontrolpanel eller CIE (Control and Indicating Equipment) for at bekræfte, om tilslutning og registrering er lykkedes.
5. Efter tilslutning til ZigBee-netværket, hvis sensoren mister forbindelse med det nuværende ZigBee-netværk, vil LED'en blinke hvert 20. minut for at indikere det. Kontroller venligst tilstanden i dit ZigBee-netværk og sensorens signalområde for at rette situationen.

### ***Fjernelse af enhed fra ZigBee-netværk (fabriksnulstilling)***

For at fjerne enheden fra det nuværende ZigBee-netværk skal sensoren sættes til fabriksnulstilling for at fuldføre fjernelsen af enheden. Fabriksnulstilling vil slette enhedens gemte indstillinger og få sensoren til at søge efter nyt ZigBee-netværk.

**Før du fjerner enheden, skal du sikre, at sensoren er inden for det nuværende ZigBee-netværks signalområde.**

1. Tryk og hold funktionsknappen i 10 sekunder, og slip derefter knappen for at nulstille sensoren.
2. Ved nulstilling vil sensoren slette den nuværende ZigBee-netværksindstilling og sende signal til ZigBee-koordinatoren for at fjerne sig selv fra det nuværende ZigBee-netværk. Den vil derefter aktivt søge efter tilgængelige ZigBee-netværk igen og automatisk tilslutte sig netværket.

## **Installation**

### ***Montering af sensoren***

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmWfwnGVSQUWE8jmUeyMp%2Fimage.png?alt=media&#x26;token=da093c0d-3d41-4094-89c9-49255adac4a8" alt="" width="151"><figcaption></figcaption></figure>

Sensoren kan monteres på to måder: Selvklæbende eller med skruer.

**Selvklæbende montering**

1. Rens overfladen med et egnet affedtningsmiddel.
2. Fjern beskyttelseslaget fra den ene side af den dobbeltsidede klæbepude og påfør det fast på bagsiden af enheden.
3. Fjern det andet beskyttelseslag og placer/tryk enheden fast på det ønskede sted.

Brug ikke den selvklæbende monteringsmetode på dårligt malede og/eller ru overflader.

**Skruemontering**

Basen af sensoren har to skrueudskæringer, hvor plastikken er tyndere til monteringsformål. For at montere sensoren:

1. Adskil topdækslet og base-samlingen ved at løsne dæksel-fastgørelsesskruen med en Phillips-skruetrækker.
2. Gennemslå knockouts på basen.
3. Brug hullerne som skabelon til at bore to huller og indsæt rawlplugsene.
4. Skrue basen i rawlplugs'ene.
5. Sæt topdækslet tilbage over bunden ved at hænge bunden på fæstnekrogen og skubbe dækslet mod bunden.
6. Fastgør og skru topdækslet tilbage på dets bund med en Phillips-skruetrækker.

### ***Brug af sensoren med ZigBee-router***

{% hint style="info" %}
***VIGTIG NOTE***

Hvis sensorens installationssted er langt fra dit systemkontrolpanel og kræver ZigBee-routere for at forbedre signalstyrken. **MÅ IKKE** brug en ZigBee-router uden backupbatteri. En ZigBee-router uden batteri vil miste strøm under strømsvigt, og sensoren tilsluttet routeren mister forbindelsen til ZigBee-netværket. Du bør planlægge installationsstedet for din sensor kun ved hjælp af ZigBee-routere med backupbatteri.
{% endhint %}

### ***OTA-firmwareopgradering (kun for OTA-version)***

Sensoren til omgivelseslys, fugtighed og temperatur understøtter OTA-firmwareopgradering via ZigBee-netværket, som kan initieres fra ZigBee-netværkskoordinatoren. Følg nedenstående trin for at udføre OTA-firmwareopgradering.&#x20;

**Trin 1.** Du skal have adgang til din ZigBee-koordinator for at udføre firmwareopgraderingen over luften.

**Trin 2.** På konfigurationssiden vælg den enhed, du ønsker at opgradere, og vælg den nye ZigBee-firmware, der er leveret. Se venligst ZigBee-koordinatorens brugermanual for detaljer.

**Trin 3.**&#x54;ryk "OK" for at starte opgraderingsprocessen, og LED'en vil blive ved med at blinke. Under OTA-processen må du

ikke udføre andre handlinger eller slukke for panelet.

**Trin 4.**&#x4F;pgraderingen tager cirka 20 til 30 minutter. Bemærk venligst, at varigheden kan variere afhængigt af filstørrelse eller afstanden mellem dit tilbehør og koordinatoren.

**Trin 5.**&#x56;ent på, at firmwaren fuldfører opdateringen. Når processen når 100%, nulstiller enheden sig automatisk. Du kan også opdatere siden igen for at sikre, at enhedens firmware er blevet succesfuldt opdateret med den nyeste version vist.

## **Appendiks**

**(Appendiksoplysningerne er kun for udviklere.)**

***Light Sensor Cluster ID***

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYWzjraF8yCjleykXiZZv%2Fimage.png?alt=media&#x26;token=8824f4d0-e2d2-48ec-9954-bf2b8ba49f3d" alt=""><figcaption></figcaption></figure>

***Attribut for Basic Cluster-information***

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRnFuCCjalWaaE5cWedQ9%2Fimage.png?alt=media&#x26;token=3177b38c-35bf-4c20-8dc5-3b50a83a5733" alt=""><figcaption></figcaption></figure>

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FKLkKqNkegTtPr8mTnkhj%2Fimage.png?alt=media&#x26;token=d91b1e82-5371-4166-b0bb-f77077f600cf" alt=""><figcaption></figcaption></figure>

***Attribut for Identify Cluster-information***

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FaB3HFuhCPhfcMVygemuA%2Fimage.png?alt=media&#x26;token=807afbb0-f7a4-4441-81a6-320657d94c13" alt=""><figcaption></figcaption></figure>

***Attribut for strømkonfigurationsclusterinformation***

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FDrWLqdsuJpMYjDWRZibb%2Fimage.png?alt=media&#x26;token=2e508c84-6227-4ab2-ab34-f933a3b38493" alt=""><figcaption></figcaption></figure>

***Attribut for belysningsmålingens clusterinformation***

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8ikIx3qsHf24U0OsvCNt%2Fimage.png?alt=media&#x26;token=14ee12ff-95ec-4694-aef0-97b08266dcbc" alt=""><figcaption></figcaption></figure>

***Attribut for temperaturmålingens clusterinformation***

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F48e69XA80UpA8wFYGKpR%2Fimage.png?alt=media&#x26;token=985e84d4-4421-43e4-adad-60fb631ffebb" alt=""><figcaption></figcaption></figure>

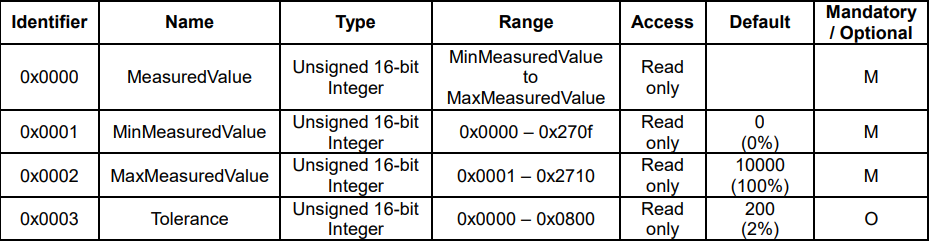

***Attribut for relativ fugtigheds målingens clusterinformation***

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE2gyWT5xMUUmcTUIJzNg%2Fimage.png?alt=media&#x26;token=0cf10874-c800-456a-a181-1fb87f107f67" alt=""><figcaption></figcaption></figure>
