VESTA-178

SCM-8ZBS

Rullegardinstyring (Zigbee)

Introduktion

SCM-8ZBS er en ZigBee-rullegardinstyring. Brugeren kan styre SCM via ZigBee-netværket på afstand eller manuelt ved at koble en kontakt til rullegardinstyringen.

Persiennekontrollen bruger ZigBee-teknologi til trådløs signaloverførsel. ZigBee er en trådløs kommunikationsprotokol, der er pålidelig, har lavt strømforbrug og høj transmissions-effektivitet. Baseret på IEEE802.15.4-standarden tillader ZigBee et stort antal enheder at indgå i et netværk og koordineres til dataudveksling og signaloverførsel.

Persiennekontrollen fungerer som en slut-enhed i ZigBee-netværket. Den kan indgå i ZigBee-netværket for at sende eller modtage signaler, men kan ikke tillade andre ZigBee-enheder at slutte sig til netværket gennem persiennekontrollen.

Deleidentifikation

1. Funktionsknap

   • Tryk én gang: Send en overvågningssignal.

   • Tryk og hold i 3~9 sekunder: Gå ind i kalibreringsfunktion.

   • Tryk og hold i 10 sekunder: Nulstil persiennekontrollen for at slutte sig til ZigBee-netværk.

2. LED-indikator

   LED-indikatoren bruges til at angive persiennekontrollens status:

   1. Blinker én gang: Persiennekontrollen er nulstillet.

   2. Blinker to gange: Persiennekontrollen er lykkedes at slutte sig til et ZigBee-netværk.

   3. Blinker 5 gange: vellykket manuel kalibrering.

   4. Blinker én gang hvert 20. minut:

   Persiennekontrollen har mistet forbindelsen til sit nuværende ZigBee-netværk.

3. Monteringshuller

4. Lokal kontakt S1 (Åbn-retning)

   Tilslut en ekstern kontakt til denne terminal. Aktivér denne kontakt for at få rullegardinet til at rulle i “Åben”-retningen ved at aktivere motorudgang O1. Aktiveres denne kontakt, mens rullegardinet ruller mod “Luk”-retningen, vil det stoppe rullegardinet.

5. Lokal kontakt S2 (Luk-retning)

   Tilslut en ekstern kontakt til denne terminal. Aktivér denne kontakt for at få rullegardinet til at rulle i “Luk”-retningen ved at aktivere motorudgang O2.

   Aktivér denne kontakt, mens rullegardinet ruller mod åben-retningen, for at stoppe rullegardinet.

6. Motorudgang O1 (Åbn-retning)

   Tilslut til Åben-terminalen på persiennemotoren.

7. Motorudgang O2 (Luk-retning)

   Tilslut til Luk-terminalen på persiennemotoren.

8. Strømindgang L (faseleder)

9. Strømindgang N (nulleder)

10. Aflastningsklemme

    Klemmen bruges til at sikre ledningerne og give aflastning for at beskytte ledningerne mod metaludskæringen.

11. Ledningsholder

    Ledningsholderen bruges til at organisere ledninger.

Specifikation

• Strømforsyning: 110 - 230VAC, 50/60Hz

• Understøttet belastningsstrøm: 1/4 HK (hestekræfter); 1,8 ampere for motorer med kompenseret effektfaktor (induktive belastninger)

• Kommunikationsprotokol: ZigBee Pro Home Automation 1.2, 2,4 GHz

Advarsel

• Alt arbejde på enheden, inklusive installation og vedligeholdelse, skal udføres af en kvalificeret og autoriseret elektriker.

• Før installation eller noget vedligeholdelsesarbejde skal du sikre dig, at strømforsyningen er afbrudt.

• Tilslut ikke enheden til belastninger, der overstiger den understøttede belastningsstrøm.

• Tilslut venligst kun enheden til AC-drevne motorer.

Installation

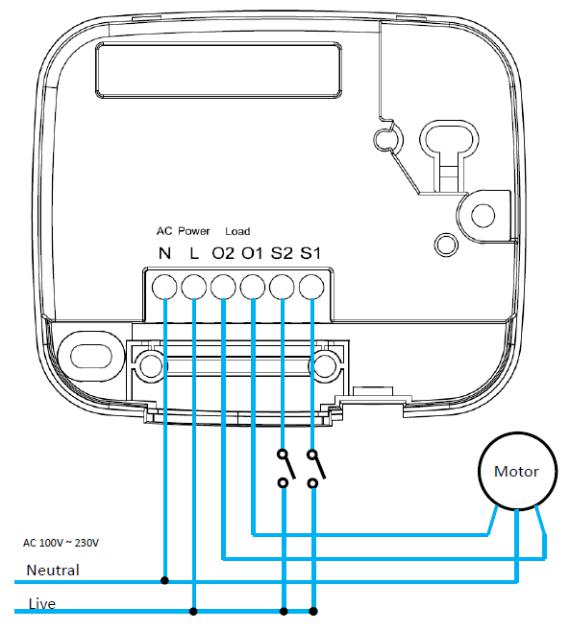

SCM-8ZBS skal forbindes i henhold til diagrammet nedenfor:

• Tilslut SCM's N-terminal til N-terminalen på strømforsyningen.

• Tilslut SCM's L-terminal til L-terminalen på strømforsyningen.

• Tilslut SCM's O1-terminal til åben-terminalen på persiennemotoren.

• Tilslut SCM's O2-terminal til luk-terminalen på persiennemotoren.

• (Valgfri lokal kontakt) Tilslut SCM's S2- og S1-terminaler til L-terminalen på strømforsyningen.

Indsæt hver ledning i den klemme, den skal tilsluttes til, stram hver skrue for at lukke klemmerne og holde ledningerne på plads.

Efter ledningerne er forbundet, brug ledningsholderen til at organisere ledningerne, og placer ledningsholderen på basen med dens åbning placeret til venstre.

ZigBee-netværksopsætning

Retningslinjer for ZigBee-enheder

ZigBee er en trådløs kommunikationsprotokol, der er pålidelig, har lavt strømforbrug og høj transmissions-effektivitet. Baseret på IEEE802.15.4-standarden tillader ZigBee et antal enheder at indgå i et netværk og koordineres til dataudveksling og signaloverførsel.

Tilslutning til ZigBee-netværket

Som en ZigBee-enhed skal rullegardinstyringen slutte sig til et ZigBee-netværk for at modtage kommandoer. Følg venligst trinnene nedenfor for at tilføje rullegardinstyringen til et ZigBee-netværk

1. Tilslut strømforsyningen til rullegardinstyringen i henhold til installationsvejledningen i det foregående afsnit, og tænd for rullegardinstyringen.

2. Tryk og hold funktionsknappen i 10 sekunder, mens persiennekontrollen nulstilles og begynder at søge efter eksisterende ZigBee-netværk. Sørg for, at tilladelse-til-tilslut-funktionen på routeren eller koordinatoren i dit ZigBee-netværk er aktiveret.

3. Hvis persiennekontrollen med succes slutter sig til et ZigBee-netværk, vil LED-indikatoren blinke to gange som bekræftelse.

4. Efter at være sluttet til ZigBee-netværket vil persiennekontrollen blive registreret i netværket automatisk. Kontroller venligst ZigBee-netværkskoordinatoren, systemkontrolpanelet eller CIE (Control and Indicating Equipment) for at bekræfte, om tilslutning og registrering er vellykket.

5. Efter at være sluttet til ZigBee-netværket, hvis persiennekontrollen mister forbindelsen til det nuværende ZigBee-netværk, vil LED-indikatoren blinke hvert 20. minut. Kontroller dit ZigBee-netværks tilstand og persiennekontrollens signalområde for at rette op på tilstanden.

Fjernelse af enhed fra ZigBee-netværk (fabriksnulstilling)

For at fjerne persiennekontrollen fra det aktuelle ZigBee-netværk skal persiennekontrollen sættes i fabriksnulstilling for at fuldføre fjernelsen af enheden. Fabriksnulstillingsfunktionen sletter persiennekontrollens lagrede indstillingsoplysninger og får enheden til at søge efter nyt ZigBee-netværk.

Før du fjerner enheden, sørg for at persiennekontrollen er inden for det nuværende ZigBee-netværks signalområde

1. Tryk og hold funktionsknappen i 10 sekunder, slip derefter knappen for at nulstille persiennekontrollen.

2. Ved nulstilling vil persiennekontrollen slette den aktuelle ZigBee-netværksindstilling og sende signal til ZigBee-koordinatoren om at fjerne sig fra det nuværende ZigBee-netværk. Den vil derefter aktivt søge efter tilgængelige ZigBee-netværk igen og automatisk slutte sig til netværket.

Overvågning

Persiennekontrollen vil sende et overvågningssignal for regelmæssigt at rapportere sin tilstand i henhold til brugerens indstilling. Fabriksstandardintervallet er 30 minutter. Brugeren kan også trykke på funktionsknappen én gang for manuelt at sende et overvågningssignal.

Betjening

Kalibrering

Persiennekontrollens standard aktiveringstid er 4 minutter. Når Op/Ned-knappen trykkes, eller ZigBee-netværkskoordinatoren sender Op/Ned-kommando, vil den aktivere persiennemotoren i 4 minutter.

For at persiennekontrollen fungerer korrekt, skal dens aktiveringstid kalibreres. Der er to måder at justere aktiveringstiden på:

• ZigBee-kommando: Aktiveringstiden kan justeres ved at sende en kommando fra ZigBee-netværkskoordinatoren. (Se appendiks – Level Cluster Attribute – OnTransitionTime / OffTransitionTime, mindste justerbare enhed 100 ms)

• Manuel kalibrering: Kalibrer aktiveringstiden efter nedenstående procedure:

1. Før kalibrering skal de eksterne lokale kontakter være tilsluttet persiennekontrollen.

2. Tryk og hold funktionsknappen i 3~9 sekunder og slip for at gå ind i kalibreringsfunktion. Persiennekontrollen vil rulle mod “Åben”-retningen i 4 minutter ved indgang i kalibreringsfunktionen.

3. Vent i 4 minutter, indtil persiennekontrollen stopper med at rulle mod “Åben”-retningen, aktiver derefter den tilsluttede eksterne lokale “Lukke”-kontakt for at lukke persiennen.

4. Aktiver den eksterne lokale “Åben”-kontakt i det øjeblik persiennen er fuldt lukket. Persiennekontrollen vil registrere den tid, det tog mellem trin 3 og 4 som den nye “lukketid".

5. Persiennekontrollen vil rulle mod åbningsretningen efter trin 4.

6. Aktiver den eksterne lokale “Lukke”-kontakt i det øjeblik persiennen er fuldt åbnet. Persiennekontrollen vil registrere den tid, det tog mellem trin 5 og 6 som den nye “åbnetid".

Eksempel

Hvis det tager 30 sekunder for persiennen at bevæge sig fra Åben til Luk, og 40 sekunder at bevæge sig fra Luk til Åben, vil den nye lukketid være 30 sekunder og ny åbnetid være 40 sekunder.

Efter kalibrering, når persiennekontrollen modtager luk-kommando, vil den rulle mod lukretningen i 30 sekunder. Når den modtager åbn-kommando, vil den rulle mod åbningsretningen i 40 sekunder.

Aktiveringstiden vil blive nulstillet til 4 minutter hver gang persiennekontrollen tilslutter sig et ZigBee-netværk.

Hvis den manuelle kalibreringsproces er vellykket, vil LED'en blinke 5 gange for at indikere dette.

Persiennekontrol

ZigBee-netværk

• Efter at persiennekontrollen med succes er sluttet til et ZigBee-netværk, kan koordinatoren fjernstyre persiennen til at åbne, lukke eller stoppe ved at sende kommandoer gennem ZigBee-netværket.

• Når persiennekontrollen modtager åbn/luk-signal fra koordinatoren, vil den rulle mod åbn/luk-retningen i henhold til den kalibrerede aktiveringstid for at fuldt åbne/lukke persiennen.

• Persiennens tilstand kan også justeres i procent fra 0%, 10%, 20%... til 100% gennem ZigBee-koordinatoren.

• Den aktuelle åbningsprocent sendes også til ZigBee-koordinatoren.

Lokal kontakt

• Hvis en valgfri lokal kontakt er tilsluttet, kan brugerne også trykke på kontaktknappen for at åbne/lukke persiennen.

• Tryk og slip kontakten i mindre end 1 sekund for at få persiennen til fuldt at åbne eller lukke.

• Tryk og hold kontakten i mere end 1 sekund for at få persiennen til at åbne eller lukke, indtil kontakten slippes. Når kontakten slippes, stopper persiennen.

• Hvis kontakten trykkes, mens persiennen bevæger sig i modsat retning, vil persiennen stoppe. Tryk på kontakten igen for at åbne/lukke persiennen.

For eksempel vil tryk på ned-knappen, mens persiennen åbner, stoppe persiennen; tryk ned-knappen igen for at begynde at lukke persiennen.

OTA-firmwareopgradering (kun for OTA-version)

Persiennekontrollen understøtter OTA-firmwareopgradering via ZigBee-netværket, som kan initieres fra ZigBee-netværkskoordinatoren.

Følg nedenstående trin for at udføre OTA-firmwareopgradering.

Trin 1. Du skal have adgang til din ZigBee-koordinator for at udføre firmwareopgraderingen over luften.

Trin 2. På konfigurationssiden vælg den enhed, du ønsker at opgradere, og vælg den nye ZigBee-firmware, der leveres. Se venligst ZigBee-koordinatorens brugervejledning for detaljer.

Trin 3.Tryk "OK" for at starte opgraderingsprocessen, og LED'en vil blive ved med at blinke. Under OTA-processen må du ikke udføre andre handlinger eller slukke panelet.

Trin 4.Opgraderingen tager cirka 20 til 30 minutter. Bemærk venligst, at varigheden kan variere afhængigt af filstørrelse eller afstanden mellem dit tilbehør og koordinatoren.

Trin 5.Vent, indtil firmwaren er færdig med opdateringen. Når fremdriften når 100%, vil enheden nulstille automatisk. Du kan også opdatere websiden igen for at sikre, at enhedens firmware er blevet opdateret til den nyeste version, der vises.
