PIR Bevægelsessensor IR-35-2W / VESTA-177 Serie

MANUEL GUIDE

Introduktion

PIR registrerer infrarødt signal for at opfange bevægelser inden for et tildelt område og sender et signal til kontrolpanelet for at aktivere alarmen, hvis en indtrængende krydser dets detektionsbane.

PIR er designet til at give en typisk detektionsafstand på 12 meter, når den er monteret 2,5 meter over jorden. PIR-sensoren understøtter også kæledyrsimmunitetsfunktionen og vil ikke registrere kæledyr på op til 25 kg for at minimere falske alarmer.

PIR består af et to-delt design bestående af et dæksel og en base. Dækslet indeholder al elektronik og optik, og basen giver en monteringsmulighed.

IR-35-2W Serien PIR-sensor omfatter følgende modeller:

IR-35-2W – PIR bevægelsessensor drevet af to alkalinebatterier

IR-35SL-2W – PIR bevægelsessensor drevet af et CR123-batteri

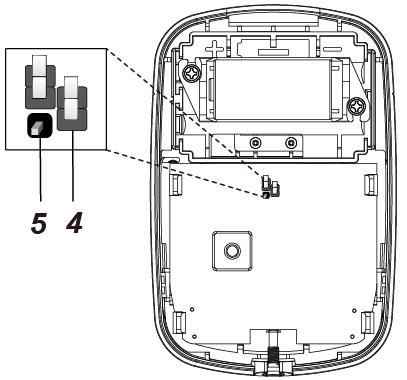

Deleidentifikation

1. Testknap / LED-indikator

• Testknappen bruges til at teste radiopræstationen og til indlæringsformål.

• LED-indikatoren bruges til at angive systemets status.

1. IR-sensor

2. Batterirum

3. Jumperkontakt til aktivering/deaktivering af kæledyrsimmuinitet (JP3)

   1. Jumper til ON: Når den er sat til ON, er kæledyrsimmuinitet deaktiveret (fabriksindstilling).

   2. Jumper til OFF: Når den er sat til OFF, er kæledyrsimmuinitet aktiveret.


4. Følsomhedsforøger Jumper Switch (JP4)

   • Når den er sat til ON, er PIR's detektionsfølsomhed høj.

   • Når den er sat til OFF, er PIR's detektionsfølsomhed på normalt niveau. (Fabriksindstilling)

5. Sabotagekontakt

6. Bundfastgørelsesskrue

7. IR-35-2W Batteri-isolatorhul

8. IR-35SL-2W Batteri-isolatorhul

Funktioner

LED-indikator

I normal driftstilstand vil LED-indikatoren lyse i følgende situationer:

• Når bevægelse registreres under lavt batteriniveau

• Når dækslet åbnes og sabotageswitchen udløses

• Når bevægelse registreres, hvis sabotageforholdet fortsætter

• Når bevægelse registreres i testtilstand

• Når testknappen trykkes under sabotagetilstand eller hvis PIR har lavt batteriniveau, vil LED'en ikke blinke, hvis PIR-sabotage og batteri er normale og PIR ikke er i testtilstand.

Hvis LED'en blinker for at indikere signaltransmission, vil den blinke to gange hurtigt ved modtagelse af bekræftelse fra kontrolpanelet.

Batteri- og lavt batteriniveau-detektion

IR-35-2W Serien PIR-bevægelsessensor bruger alkaline- eller lithiumbatterier som sin strømkilde:

• IR-35-2W modellen bruger to alkaline AA 1,5 V batterier som sin strømkilde.

• IR-35SL-2W modellen bruger et CR123 3V lithiumbatteri som sin strømkilde.

PIR har funktion for lav-batteri detektion. Hvis lav batterispænding registreres, sendes et lav-batteri-signal til kontrolpanelet sammen med de almindelige signaltransmissioner, så kontrolpanelet kan vise status tilsvarende.

For hver installation er batterierne installeret på fabrikken før afsendelse med en indsatte isolator.

Når batterierne skal udskiftes, skal du efter fjernelse af de gamle batterier trykke på sabotageswitchen to gange for fuldt at aflade, før du indsætter nye batterier.

Tamperbeskyttelse

PIR er beskyttet af en sabotageswitch, som trykkes sammen, når PIR er korrekt installeret. Når PIR fjernes fra monteringsfladen eller monteringsbeslaget, eller når dækslet åbnes, aktiveres sabotageswitchen, og PIR sender et sabotageåben-signal til systemets kontrolpanel for at gøre brugeren opmærksom på tilstanden. Hvis der registreres bevægelse, mens sabotageswitchen er åben, vil LED'en lyse.

Supervision-funktion

Når PIR er i normal driftstilstand, udfører den periodisk en selvtest ved at sende et overvågningssignal en gang hver 90 til 110 minutter.

Hvis kontrolpanelet ikke modtager overvågningssignaler sendt fra en bestemt PIR inden for en forudindstillet tid, en “Ude af drift” fejlmeddelelse blive genereret.

Testtilstand

PIR kan sættes i testtilstand ved at trykke på testknappen. I testtilstand deaktiveres søvntimeren, og LED-indikatoren vil lyse hver gang der registreres bevægelse. Hver gang testknappen trykkes, sender PIR et testsignal til kontrolpanelet for radiorekvidde-test og går ind i testtilstand i 3 minutter. Testtilstand udløber efter 3 minutter.

Dvaletimer

• PIR'en har en “dvaletid” på cirka 1 minut for at spare strøm.

• Afhængigt af søvntilstandsindstillingen (Normal eller Optimeret) vil PIR gå i dvaletid i 1 minut efter at have transmitteret en registreret bevægelse eller 3 registrerede bevægelser inden for 1 minut.

• Under 1 minuts søvntid, vil PIR ikke gensende nogen signaler; enhver yderligere bevægelse registreret i denne søvnperiode vil forlænge søvntiden med endnu et minut. På denne måde vil kontinuerlig bevægelse foran PIR ikke unødigt tømme batteriet.

Søvntilstandsindstillingen kan konfigureres eksternt. Når søvntilstand er sat til Normal, går PIR i søvntid i 1 minut efter at have transmitteret en registreret bevægelse. Når søvntilstand er sat til Optimeret, går PIR i søvntid i 1 minut efter at have transmitteret 3 registrerede bevægelser inden for 1 minut. Se venligst Fjernindstilling afsnittet nedenfor for detaljer.

Funktion for kæledyrsimmuinitet

• PIR-sensoren understøtter funktion for kæledyrsimmuinitet og vil ikke registrere kæledyr på op til 25 kg for at minimere falske alarmer.

• Funktionen for kæledyrsimmunitet kan aktiveres/deaktiveres ved at sætte jumper-switchen (JP3) i en bestemt position. Når jumper-switchen (JP3) er sat til ON, er kæledyrsimmunitet deaktiveret (fabriksværdi). Når jumper-switchen (JP3) er sat til OFF, er kæledyrsimmunitet aktiveret.

• Funktionen for kæledyrsimmunitet kan også konfigureres eksternt. Se venligst Fjernindstilling afsnittet nedenfor for detaljer.

Funktion for følsomhedsforøgelse

• Du kan bruge følsomhedsforøgerfunktionen til at øge PIR's detektionsfølsomhed.

• For at øge detektionsfølsomheden skal jumperkontakten (JP4) sættes til ON. For at bevare normal detektionsfølsomhed skal jumperkontakten (JP4) sættes til OFF (fabriksindstilling).

• PIR's detektionsfølsomhed kan også konfigureres eksternt. Se venligst Fjernindstilling afsnittet nedenfor for detaljer.

Fjernindstilling

• PIR-bevægelsessensor understøtter fjernindstilling af kæledyrsimmunitet, følsomhed og søvntilstand.

• Når PIR tændes, bestemmes dens kæledyrsimmunitetsfunktion og følsomhed af JP3- og JP4-indstillingerne. Brugere kan enten justere jumperindstillingerne eller ændre kæledyrsimmunitet og følsomhedsindstillinger eksternt fra kontrolpanelet. Fjernindstilling vil overskrive jumperindstillingerne.

Kontrolpanelets webside

1. På panelets lokale webside, gå til siden Rediger enhed, og indtast PIR-bevægelsessensorens konfiguration i sektionen Sensorindstilling. Klik OK for at bekræfte.

   Se venligst tabellen nedenfor for konfigurationsdetaljer. For eksempel, hvis du vil aktivere kæledyrsimmunitet og sætte følsomhedsniveau og søvntilstand til normal, kan du indtaste 02.

IR-konfiguration	Kæledyrsimmuinitet	Følsomhed	Søvntilstand
00	Nej	Normal	Normal (1 registrering)
01	Nej	Høj	Normal (1 registrering)
02	Ja	Normal	Normal (1 registrering)
03	Ja	Høj	Normal (1 registrering)
04	Nej	Normal	Optimeret (3 registreringer)
05	Nej	Høj	Optimeret (3 registreringer)
06	Ja	Normal	Optimeret (3 registreringer)
07	Ja	Høj	Optimeret (3 registreringer)

1. Tryk på testknappen én gang på PIR-bevægelsessensoren for at sende et signal til kontrolpanelet, og de nye indstillinger vil blive anvendt med det samme. Hvis knappen ikke trykkes, vil de nye indstillinger blive anvendt ved næste signaltransmission, dvs. ved transmission af overvågningssignalet eller IR-trigger-signalet.

SmartHomeSec Server

1. På Home Portal Server, gå til enhedens indstillingsside, klik på IR-35-2W enhedsrækken og vælg “IR Configuration.”

2. Vælg kæledyrsimmunitetsfunktionen (Aktiver/Deaktiver), Følsomhed (Høj/Normal) og Søvntilstand Optimized-funktionen (Normal/Optimeret) fra rullelisterne, klik på “Submit” for at bekræfte indstillingen.

3. Tryk på testknappen én gang på PIR-bevægelsessensoren for at sende et signal til kontrolpanelet, og de nye indstillinger vil blive anvendt med det samme. Hvis knappen ikke trykkes, vil de nye indstillinger blive anvendt ved næste signaltransmission, dvs. ved transmission af overvågningssignalet eller IR-trigger-signalet.

Kom godt i gang

• Træk batteri-isolatoren ud for at aktivere batterierne.

• LED-indikatoren vil blinke i 30 sekunder (PIR varmer op). Under opvarmningsperioden vil PIR ikke blive aktiveret. Efter opvarmningsperioden slukker LED'en, og PIR er klar til drift.

• Sæt kontrolpanelet i læringstilstand (se kontrolpanelets manual for detaljer).

• Tryk på testknappen.

• Se kontrolpanelets manual for at fuldføre indlæringsprocessen.

• Efter PIR'en er indlært, sæt kontrolpanelet i “Gå-test” tilstand; hold PIR'en på det ønskede sted, og tryk på testknappen for at bekræfte, at dette sted er inden for kontrolpanelets signalområde (se kontrolpanelets manual for at fuldføre Walk Test).

• Når du er tilfreds med, at PIR fungerer godt på det valgte sted, kan du fortsætte med monteringen.

Installation

Installationsvejledning

IR-35-2W Detektionsområde

Monteringsmetode

• PIR er designet til at blive monteret enten på en flad overflade eller i et hjørne.

• Basen har to gennembrudspunkter, hvor plasten er tyndere og kan brydes for flademontering.

• Et monteringsbeslag indeholder to centrale skruehuller til fastgørelse af PIR på en overflade og fire side-skruehuller

• Til overflademontering leveres et valgfrit roterende beslag, så brugerne kan justere detektionsområdet. Med det roterende beslag kan IR-35-2W drejes 80 grader horisontalt og 70 grader vertikalt for at give optimal dækning.

Flademontering uden monteringsbeslag:

1. Fjern bundfastgørelsesskruen og dækselmonteringen.

2. Bryde gennem de to gennembrudspunkter indefra basen

3. Brug hullerne som skabelon og bor huller i den overflade, der skal monteres.

4. Indsæt rawlplugs, hvis PIR skal fastgøres på puds eller mursten.

5. Skru basen på vægplugsene.

6. Skru dækslet på basen.

Flademontering med monteringsbeslag:

1. Brug de to centrale skruehuller på beslaget som skabelon og bor huller i den overflade, der skal monteres.

2. Indsæt rawlplugs, hvis PIR skal fastgøres på puds eller mursten.

3. Skru monteringsbeslaget på vægplugsene med de to pegepinde øverst og vendt mod dig.

4. Monter PIR'en på beslagets kroge.

Hjørnemontering med monteringsbeslag:

1. Brug de fire side-skruehuller som en skabelon og bor huller i den overflade, der skal monteres.

2. Sæt rawlplugs i, hvis PIR skal fastgøres på puds eller mursten

3. Skru monteringsbeslaget ind i rawlplugsene med de to pegepinde øverst og vendt mod dig.

4. Monter PIR'en på beslagets kroge.

Flademontering med det roterende beslag (valgfrit tilbehør, sælges separat):

• Til overflademontering leveres et valgfrit roterende beslag, så brugerne kan justere detektionsområdet. Med det roterende beslag kan IR-35-2W drejes 80 grader horisontalt og 70 grader vertikalt for at give optimal dækning.

• Det roterende beslag kan monteres på væggen med de medfølgende skruer.

  1. Skru det roterende beslag i væggen.

  2. Monter de 3 kroge på det roterende beslag i de tilsvarende 3 huller i basen.

  3. Drej beslaget for at opnå korrekt detektionsområde og spænd fastgørelsesskruen.

Installationsanbefalinger

Det anbefales at installere PIR i følgende placeringer:

• I en højde på 2,3-2,5 meter for bedst ydeevne:

• På steder hvor dyr ikke kan nå detektionsområdet ved at klatre på møbler eller andre genstande.

• Sig ikke sensoren mod trapper hvor dyr kan klatre op.

• På et sted således en indtrænger normalt vil bevæge sig på tværs af PIR's synsfelt fra side til side.

• I et hjørne for at give det bredeste udsyn.

• På et sted hvor dens synsfelt ikke vil blive blokeret af f.eks. gardiner, pyntgenstande osv.
