# VESTA-173

**RSB-1ZBS**

## **RGBW Smart-pære (Zigbee)**

<figure><img src="/files/15c3e6cf66485ea56de94a9365181449e2089b40" alt=""><figcaption></figcaption></figure>

## **Introduktion**

<img src="/files/e9a7d0b03efe4728f0a2e686270dd1cd9d7c4e7f" alt="" width="149">

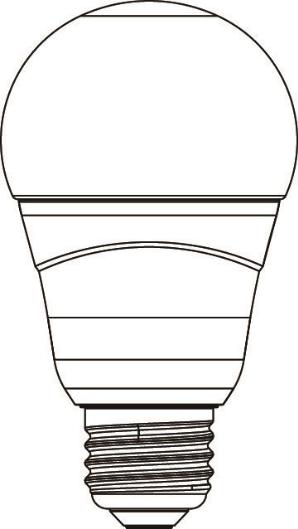

RSB-1ZBS er en ZigBee smart LED-farvelampe. Den har både indstilling af flere farver og kontrol af lysniveau. Når den tilsluttes et ZigBee-netværk, kan brugeren fjernstyre pæren via ZigBee-netværkskoordinatoren.

Pæren benytter ZigBee-teknologi til trådløs signaltransmission. ZigBee er en trådløs kommunikationsprotokol, der er pålidelig, har lavt strømforbrug og høj transmissions-effektivitet. Baseret på IEEE802.15.4-standarden tillader ZigBee, at et stort antal enheder kan indgå i et netværk og koordineres til dataudveksling og signaltransmission.

Pæren fungerer også som en router i ZigBee-netværket. Efter at være blevet inkluderet i ZigBee-netværket, tillader den andre ZigBee-enheder at tilslutte sig netværket gennem pæren.

## **ZigBee-netværksopsætning**

### ***Retningslinjer for ZigBee-enheder***

ZigBee er en trådløs kommunikationsprotokol, der er pålidelig, har lavt strømforbrug og høj transmissions-effektivitet. Baseret på IEEE802.15.4-standarden tillader ZigBee, at et stort antal enheder kan indgå i et netværk og koordineres til dataudveksling og signaltransmission.

På grund af den grundlæggende struktur i et ZigBee-netværk vil en ZigBee-enhed aktivt søge efter og tilslutte sig netværket efter tænding.

* Sørg for, at din ZigBee-netværksrouter eller -koordinator er tændt, før du tænder ZigBee-enheden.
* Sørg for, at din ZigBee-netværksrouter eller -koordinator er tændt og inden for rækkevidde, mens en ZigBee-enhed er i brug.
* Fjern ikke en ZigBee-enhed fra ZigBee-netværksrouteren eller -koordinatoren uden først at slukke for ZigBee-enheden.

### ***Tilslutning til ZigBee-netværket***

Som en ZigBee-enhed skal pæren tilsluttes et ZigBee-netværk for at sende og modtage kommandoer. Følg nedenstående trin for at tilføje pæren til ZigBee-netværket.

1. &#x20;Skru pæren ind i lampesoklen. Tilmeld strøm endnu ikke.
2. Aktivér tilladelses-tilslutningsfunktionen på din ZigBee-netværks router eller koordinator.
3. Tænd pæren i 3\~5 sekunder (ikke mere end 5 sekunder), og sluk derefter.
4. Gentag trin 3 tre (3) gange for i alt fire (4) TÆND/SLUK-cyklusser.
5. Tænd pæren for 5. gang; enheden nulstilles og begynder at søge efter et nyt ZigBee-netværk.
6. Efter tilslutning til ZigBee-netværket vil pæren automatisk blive registreret i sikkerhedssystemet på netværket. Kontroller venligst ZigBee-netværkskoordinatoren, systemets kontrolpanel eller CIE (Control and Indicating Equipment) for at bekræfte, om tilslutning og registrering lykkedes.

![](/files/5d0b54f0c5c3f060161e95f0f2e8914078a5b367)

### ***Fjernelse af enhed fra ZigBee-netværk (fabriksnulstilling)***

For at fjerne pæren fra det aktuelle ZigBee-netværk skal enheden sættes til fabriksnulstilling for at fuldføre fjernelsen. Fabriksnulstillingsfunktionen sletter pærens gemte indstillinger og oplysninger og får pæren til at søge efter et nyt ZigBee-netværk.

**Før du fjerner enheden, skal du sikre dig, at pæren er inden for det aktuelle ZigBee-netværks signalområde.**

1. Slet pæren fra det aktuelle kontrolpanel / CIE.
2. Sluk pæren.
3. Tænd pæren i 3\~5 sekunder (ikke mere end 5 sekunder), og sluk derefter.
4. Gentag trin 3 tre gange for i alt 4 TÆND/SLUK-cyklusser.
5. Tænd pæren for 5. gang; enheden nulstilles og begynder at søge efter et nyt ZigBee-netværk.
6. Efter nulstilling vil pæren slette de nuværende ZigBee-netværksindstillinger og sende et signal til ZigBee-koordinatoren om at fjerne sig fra det aktuelle ZigBee-netværk. Den vil derefter aktivt søge efter tilgængelige ZigBee-netværk igen og automatisk tilslutte sig netværket.

![](/files/50bbfaeb84870524c74b771bc3eb465204f65233)

### ***ZigBee-routerenhedskapacitet***

Pæren med routerfunktion tillader andre ZigBee-enheder at tilslutte ZigBee-netværket gennem routeren. Pæren har en maksimal kapacitet på 7 enheder, inklusive 4 routere.

## **Funktioner**

### ***Farve- og mætningstilpasning***

Pærens farve og mætning kan justeres af ZigBee-koordinatorer eksternt ved at sende kommandoer.

### ***Lysniveaujustering***

Pæren har dæmpbar belysning; lysprocenten kan justeres af ZigBee-koordinatorer eksternt ved at sende kommandoer.

### ***Overvågning***

Pæren sender regelmæssigt et overvågningssignal for at rapportere sin tilstand i henhold til brugerens indstilling. Fabriksstandardintervallet er 10 minutter.

## **Appendiks (kun for udviklere)**

### ***Pæreens Cluster-ID***

<figure><img src="/files/2faae97160e57a185b1da6fbbc8bc661dc5d11a6" alt=""><figcaption></figcaption></figure>

### ***Attribut for Basic Cluster-information***

<figure><img src="/files/c602e352c0631f05b7ce672a57653039d49e8f3f" alt=""><figcaption></figcaption></figure>

### ***Attribut for Identify Cluster-information***

<figure><img src="/files/3753b9a7b13d3eb73d0fdd6f8b212a5ff99285ac" alt=""><figcaption></figcaption></figure>

### ***Attribut for gruppeclusterinformation***

<figure><img src="/files/b542ca27e483e694b0db9500c6cf163463fe6907" alt=""><figcaption></figcaption></figure>

### ***Attribut for sceneclusterinformation***

<figure><img src="/files/af7f281aa232182e924c976b6d302a369c758256" alt=""><figcaption></figcaption></figure>

### ***Attribut for On/Off Cluster-information***

<figure><img src="/files/8d23b5ae76b46c43cfab5f7a9ec9c62e6e0f46c8" alt=""><figcaption></figcaption></figure>

### ***Attribut for niveaukontrolclusterinformation***

<figure><img src="/files/387abe12dcfe4098df1f0ee1462aa409a19d27fa" alt=""><figcaption></figcaption></figure>

### ***Attribut for farvekontrolclusterinformation***

<figure><img src="/files/21f9efc768c1411981b0ba021686c429da4ea97e" alt=""><figcaption></figcaption></figure>
