# VESTA-170

**PRLM-CH3-AC-ZW**&#x20;

## Relæcontrollere / 3-kanals Z-Wave relæafbryder.

<figure><img src="/files/bab27c69a590ab244b0289caca132c8457298af1" alt=""><figcaption></figcaption></figure>

## **Introduktion**

PRLM-CH3-AC-ZW er en Z-Wave 3-kanals relæafbryder, der kan tilsluttes ledningsbundne enheder og indstilles til Normal Open (N.O.) status. Efter tilslutning til Z-Wave-netværket kan relæafbryderen styres via Z-Wave-netværket for at aktivere tilsluttede enheder.

Z-Wave er en trådløs kommunikationsprotokol, der bruger en lav-effekt RF-radio. Ved at udnytte Z-Wave mesh-netværket kan kommandoer dirigeres til deres destination via mellemliggende "lyttende" Z-Wave-produkter.

Relæet kan kontrollere Z-Wave-noder ved blot at trykke på funktionsknappen og kan også advare dig om signal- og kommunikationsproblemer.

## **Deleidentifikation**

&#x20;                               **Topdæksel**                                                                                             **Bund**

![](/files/92b0baf4439ff606edd595c2742325419caffa2f)

1. **Knap 1/funktionsknap**
   * Tryk på knappen 3 gange inden for 1 sekund for at sende en indlæringskode.
   * Hold knappen nede i 10 sekunder for at nulstille til fabriksindstillinger.
   * Tryk på knappen for at tænde/slukke relækanal 1.
2. **Knap 2**
   * Tryk på knappen for at tænde/slukke relækanal 2.
3. **Knap 3**
   * Tryk på knappen for at tænde/slukke relækanal 3.

{% hint style="info" %}
Når knap 2/3 trykkes, skifter relækanal 2/3 straks til TÆNDT/SLUKKET.&#x20;

Når knap 1 trykkes, skifter relækanal 1 til TÆNDT/SLUKKET efter et sekund, fordi enheden skal identificere, om knaptrykket er for tænd/sluk eller for at sende en indlæringskode.
{% endhint %}

4. **LED-indikator 1**
5. **LED-indikator 2**
6. **LED-indikator 3**

   LED-indikator 1/2/3 bruges til at angive status for relækanal 1/2/3:

   1. LED 1 Tænd/Sluk: Relækanal 1 Tændt/Slukket
   2. LED 2 Tænd/Sluk: Relækanal 2 Tændt/Slukket
   3. LED 3 Tænd/Sluk: Relækanal 3 Tændt/Slukket

   Når der tilføres strøm, vil alle LED'er blinke sekventielt i 1 cyklus.

   Når der er i indlæringsfunktion, vil alle LED'er blinke en gang hvert sekund.

   Når indlæring er succesfuld, vil alle LED'er blinke hurtigt 3 gange.
7. &#x20;**Monteringshuller**

### **Tilslutningsterminaler**

Tilslut ledningen i klemmen, stram skruen for at lukke klemmen og holde ledningen på plads. Skru op for at åbne klemmen og fjerne ledningen tilsluttet klemmen.

8. **Leder (AC-indgang)**
9. **Neutral**
10. **NO (Kanal 1)**

    For normalt åben forbindelse til enheden
11. **Fælles (Kanal 1)**
12. **NO (Kanal 2)**

    For normalt åben forbindelse til enheden
13. **Fælles (Kanal 2)**
14. **NO (Kanal 3)**

    For normalt åben forbindelse til enheden
15. **Fælles (Kanal 3)**
16. **Aflastningsklemme**

    Klemmerne bruges til at sikre ledningerne og give aflastning for at beskytte ledningerne mod metalafskæringer.
17. &#x20;**Ledningshuller**

## **Specifikation**

* Strømforsyning: 100 - 240V AC
* Understøttet belastningsstrøm (for hver relækanal): 5A, 250VAC eller 5A, 30VDC
* Flertrådet ledning: 14–22 AWG

## **Advarsel**

* Alt arbejde på enheden, inklusive installation og vedligeholdelse, skal udføres af en kvalificeret og autoriseret elektriker.
* Før installation eller vedligeholdelsesarbejde skal du sørge for, at strømforsyningen er frakoblet. Tilslut ikke enheden til belastninger, der overstiger den understøttede belastningsstrøm.

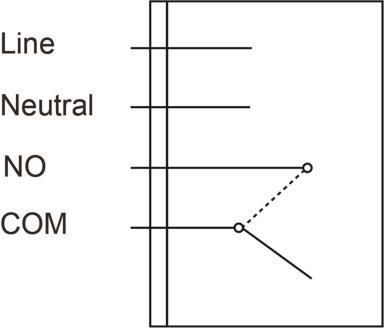

## **Installation**

<img src="/files/d80c928fa389d0739b4da73ace54e124346da5fc" alt="" width="192">

Led relæet i henhold til nedenstående instruktioner.

1. Sluk venligst for strømforsyningen før tilslutning.
2. Fjern topdækslet og fjern aflastningsklemmerne.
3. Tilslut L- og N-terminalerne fra strømforsyningen til henholdsvis Line- og Neutral-terminalerne på PRLM gennem ledningshullet.
4. Afhængigt af den enhed, du ønsker at styre via relækanal 1, vælg NO-terminalen og forbind relækanal 1 med enheden gennem ledningshullet for at etablere en normalt åben forbindelse til enheden.
5. På samme måde som i trin 4, tilslut relækanal 2/3 til andre ledningsbundne enheder.
6. Efter færdiggørelse af ledningsføringen, sæt aflastningsklemmerne og topdækslet på plads. Tænd for strømforsyningen for at tænde relæafbryderen.

## **Funktioner**

### **Tilføjelse af enhed (Inklusion)**

1. Tilslut strømindgangen til relæafbryderen i henhold til ovenstående installationsvejledning og strøm op relæafbryderen.
2. Sæt Z-Wave-gatewayen eller kontrolpanelet i inklusionstilstand (se venligst manualen til Z-Wave-gatewayen eller kontrolpanelet).
3. Inden for 1 sekund, tryk på funktionsknappen 3 gange.
4. Se driftsmanualen for Z-Wave-gatewayen eller kontrolpanelet for at fuldføre tilføjelsesprocessen.

Hvis enheden allerede er blevet tilføjet (inkluderet) i en anden Z-Wave-gateway/controlpanel, eller hvis enheden ikke kan tilføjes til den nuværende Z-Wave-gateway/controlpanel, prøv først at fjerne den (se Fjern enhed).

### **Fjernelse af enhed (Eksklusion)**

Enheden skal fjernes fra et eksisterende Z-Wave-netværk, før den kan tilføjes til et andet.&#x20;

#### Eksklusions-tilstand

1. Sæt Z-Wave-gatewayen eller kontrolpanelet i eksklusions-tilstand (se venligst manualen til Z-Wave-gatewayen eller kontrolpanelet).
2. Inden for 1 sekund, tryk på funktionsknappen 3 gange, og enheden fjernes fra Z-Wave-netværket.

#### Nulstilling til fabriksindstillinger

Nulstilling af enheden til fabriksindstillinger vil gendanne den til fabriksstandardindstillinger (dvs. ikke inkluderet i noget Z-Wave-netværk). Brug kun denne procedure, hvis Z-Wave-gatewayen eller kontrolpanelet er mistet eller på anden måde ikke fungerer.

Tryk og hold funktionsknappen på enheden i 10 sekunder for at fabriksnulstille.

### **Rækkeviddetest**

For at teste om enheden kan kommunikere med Z-Wave-gatewayen eller kontrolpanelet:

1. Sæt gateway/panel i rækkeviddetesttilstand (Walk Test).&#x20;
2. Tryk på funktionsknappen på enheden
3. Gateway/panel bør vise, om enheden er inden for driftområdet (henvis venligst til gateway/panels brugervejledning).

## **Montering**

1. Efter du har gennemført rækkeviddetesten, og du er tilfreds med, at enheden kan kommunikere med Z-Wave-gatewayen på den valgte placering, fortsæt til montering.
2. Afbryd hovedstrømforsyningen.
3. Løsne den nederste fastgørelsesskrue og fjern topdækslet fra relæafbryderen. Brug hullerne på basen til at markere monteringsplaceringen på væggen.
4. Bor huller i det markerede sted og indsæt rawlplugs hvis nødvendigt, skru bunden fast på monteringsstedet.
5. Sæt topdækslet tilbage og stram den nederste fastgørelsesskrue.

![](/files/ac17928f1e701cca0c19e9c7b929003f1ba1ae9f)

## **Betjening**

### **Relækontrol**

* Efter relæafbryderen er blevet tilsluttet et Z-Wave-netværk, kan gateway/kontrolpanel fjernstyre relækanal 1/2/3 for at tænde/slukke. Se venligst din Z-Wave gateway/kontrolpanel for detaljer.
* Brugeren kan også manuelt trykke på knap 1/2/3 for at tænde/slukke relækanal 1/2/3.

### **Z-Wave-information**

**Generisk enhedsklasse :** GENERIC\_TYPE\_SWITCH\_BINARY

**Specifik enhedsklasse :** SPECIFIC\_TYPE\_POWER\_SWITCH\_BINARY

**Rolletype :** Altid Tændt Slave (AOS)

**Understøttede sikkerhedsnøgler :** S2\_UNAUTHENTICATION

**Bibliotek :** Forbedret 232 slave

**Endpoint 1 enhedstype :** generisk type binært afbryder og specifik type tænd/sluk strømafbryder

**Endpoint 1 enhedstype :** generisk type binært afbryder og specifik type tænd/sluk strømafbryder

**Endpoint 1 enhedstype :** generisk type binært afbryder og specifik type tænd/sluk strømafbryder

#### **Understøttelse/Kontrol af Command Classes**

**Annoncerede kommando-klasser i NIF**

ZWave Plus Info CC

Transport Service CC

Manufacturer Specific CC, V2 (S2)

Device Reset Locally CC (S2)

Security\_2 CC

Powerlevel CC (S2)

Version CC, V2 (S2)

Association CC, V2 (S2)

Multi Channel Association CC, V3 (S2)

Association Group Information CC (S2)

Multil Channel CC (S2)

Supervision CC

Firmware Update Md CC, V4 (S2)

Switch Binary (S2)

**Endpoints 123 implementerer følgende kommando-klasser**

ZWave Plus Info CC

Security\_2 CC

Association CC, V2 (S2)

Multi Channel Association CC, V3 (S2)

Association Group Information CC (S2)

Supervision CC

Switch Binary (S2)

**Grundlæggende kommando-klasse mapping : Binær afbryder CC for endpoint 1 & 2 & 3.**

#### **Z-Wave-grupperne (Association Command Class Version 2)**

<figure><img src="/files/10f4e580a7634bbc67d4ecd4ebd794d0930fe41e" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/1ac1c1dd252ce72753cf81fca81518fb3dfe3fef" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/1500e11d2a9eb548feaeb907caab1b8e3049e5ae" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/bdf345dd4278500107ea401d176f50070627287f" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/d63eaa031579fc4594eeccb16a39fbf340594655" alt=""><figcaption></figcaption></figure>


---
