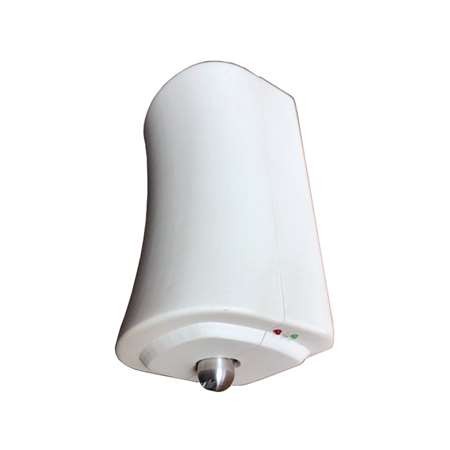

# VESTA-156

Konfigurationsmanual for VESTA-156

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUgli6Y93Rl2GIv8kcNrk%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

## FØRST OG FREMST:

### • Tilslut batteriet til I/O-modulet

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNUEN2ov8rjvZTjGpNgt9%2F2.jpeg?alt=media)

{% hint style="danger" %}
BEMÆRK:

### Tilslut kun røggeneratoren til terminalerne "smoke" EFTER at arbejdstestene er udført.

{% endhint %}

## Indlæring af I/O-modul på panelet

1. Aktivér indlæringsfunktionen på panelet (for yderligere oplysninger, se panelmanualen)

![Tilføj enhed](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVhB6SI1qwGw5OwmYTFEU%2F3.png?alt=media)

![Vælg Andre](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyQOet696btW7ebJLE1P7%2F4.png?alt=media)

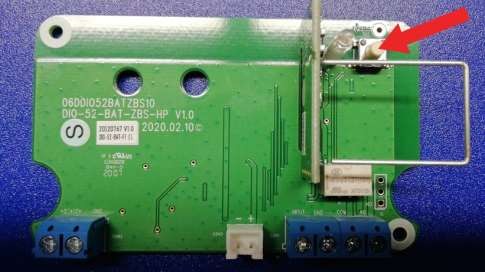

2. Tryk på knappen på I/O-modulet installeret inde i VESTA-156

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcOz04Pe223HQnbYLZTzX%2F5.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

3. Vælg den registrerede enhed og tryk OK

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FipM8MHeudrtINx8B9C2A%2F6.png?alt=media)

4. Tildel det relevante område til udgangsenheden (DO), og vælg zonesnummeret og enhedens navn: RØGAKTIVERING

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQ5CghZGdjTmKFreOD7Vr%2F7.png?alt=media)

{% hint style="warning" %}
Bemærk: Udgangsmodulet (DO) skal indstilles som "Separate enheder"
{% endhint %}

5. Tildel ved (DI) det samme område som udgangsenheden (DO) og vælg zonesnummeret og enhedens navn: RØGMANGLER

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FWQYox8NHcQKxOOyJFTmk%2F8.png?alt=media)

6. Indstil inputmodulet som et 24H tyverialarm

## Aktivering af konfigurationsregel

I menuen "automationsregel" opret en ny regel som angivet nedenfor:

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHtfRIYdPrVZQ9AD05DUN%2F9.png?alt=media)

## Dobbelt tilfældigheds-konfiguration

I enhedsindstillingerne skal mindst 2 enheder indstilles med attributten "Cross zone" for kun at aktivere røggeneratoren i tilfælde af aktivering af begge enheder inden for en programmerbar tid og dermed undgå fejlagtige aktiveringer.

Eksempel på Cross Zone-programmering:

![PIRCAM-zone ](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvBULn1o1QQaL9TYoOpqW%2F10.png?alt=media)

![Magnetkontakt-zone](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fm4S90SKgiR6aUrc8EeoY%2F11.png?alt=media)

I menuen "Sikkerhed" indstil timeren for krydszoner til 1 minut eller mere (tid inden for hvilken de 2 zoner skal aktiveres for at udløse røggeneratoren)

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZJwaNfdc2RjSzUDywKNb%2F12.png?alt=media)
