VESTA-140

PRL-8-ZW-AC

Z-Wave-relækontroller

Introduktion

PRL-8-ZW-AC er en Z-Wave-relækontroller, som kan tilsluttes kablede enheder og indstilles til enten Normal Åben (N.O.) eller Normal Lukket (N.C.) tilstand. Efter at være tilsluttet Z-Wave-netværket kan relækontrolleren styres via Z-Wave-netværket for at aktivere tilsluttede enheder. Z-Wave er en trådløs kommunikationsprotokol, der bruger en lav-effekt RF-radio. Z-Wave-relækontrolleren giver adgang til klassen “S2 Unauthenticated”.

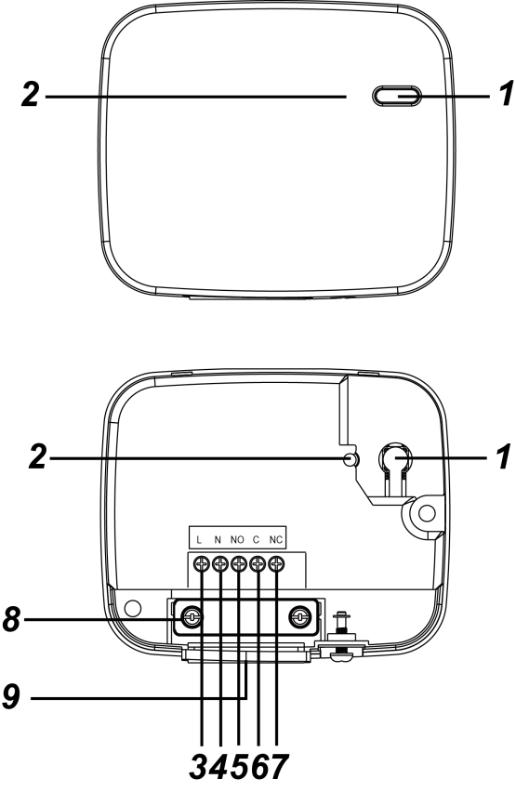

Deleidentifikation

  1. Funktionsknap

Tryk på knappen 3 gange inden for 1,5 sekund for at sende en indlæringskode.

Hold knappen nede i 10 sekunder for at nulstille til fabriksindstillinger.

Tryk på knappen for at tænde/slukke relæet.

  1. LED-indikator (rød)

LED-indikatoren bruges til at angive relæets status:

  • LED tændt: Relæ Tændt

  • LED slukket: Relæ Slukket

Tilslutningsterminaler

Tilslut ledningen i klemmen, stram skruen for at lukke klemmen og holde ledningen på plads. Skru op for at åbne klemmen og fjerne ledningen tilsluttet klemmen.

  1. Leder (AC-indgang)

  2. Neutral

  3. NO Til Normal Åben forbindelse med enheden.

  4. Fælles

  5. NC Til normal lukket forbindelse med enheden

  6. Aflastningsklemme Klemmen bruges til at sikre ledningerne og give trækkraftaflastning for at beskytte ledningerne mod metalafskæring.

  7. Ledningsholder Ledningsholderen bruges til at organisere ledninger.

Specifikation

  • Strømkilde (ekstern strøm): 100-240VAC

  • Relæudgang: Potentialfri SPDT-relæ, Maksimal driftbelastning: 10A (modstand) ved 24VDC eller 240VAC

  • Flertrådet ledning: 14 ~ 22 AWG

  • Driftstemperatur: -10°C til 45°C (14°F til 113°F)

  • Fugtighed: Op til 85% uden kondens

  • Dimension: 86 mm x 72 mm x 29 mm

dsfsfs
INSTALLATIONSMILJØ
  • Relæcontrolleren bør installeres indendørs på et tørt sted.

  • Det anbefales at installere enheden i en brandbestandig plastdåse.

  • Installer ikke enheden i en metalkapsling for at optimere Z-Wave-rækkevidden.

CAUTION
ADVARSELHTÆNDT
  • Alt arbejde på enheden, inklusive installation og vedligeholdelse, skal udføres af en kvalificeret og autoriseret elektriker.

  • For at forhindre elektrisk stød og/eller udstyrsbeskadigelse skal du afbryde strømmen ved hovedsikringen eller afbryderen før installation og vedligeholdelse.

  • Tilslut ikke enheden til belastninger, der overstiger den understøttede belastningsstrøm.

Installation

Ledningsføring af PRL bør kun udføres af en certificeret tekniker med korrekt viden og uddannelse i elektrisk udstyr. Tilslut relæet i henhold til instruktionerne nedenfor:

  1. Sluk for strømforsyningen før tilslutning.

  2. Fjern topdækslet og fjern trækkraftaflastningsklemmen.

  3. Tilslut L- og N-terminalerne på strømforsyningen til henholdsvis Line- og Neutral-terminalerne på PRL gennem ledningshullet.

  4. Afhængigt af den enhed, du ønsker at styre via relæet, vælg NO- eller NC-terminalen og forbind relæet med enheden for at etablere henholdsvis normal åben eller normal lukket forbindelse med enheden.

  5. Efter fuldført tilslutning af enheden, sæt trækkraftaflastningsklemmen på igen, brug ledningsbøjlen til at organisere ledningerne, og placer ledningsbøjlen på basen med dens sprække (åbning) placeret til venstre (som vist på diagrammet nedenfor).

  1. Sæt topdækslet på igen. Tænd for strømforsyningen for at aktivere relækontrolleren.

Z-Wave-netværk

Tilføjelse af enhed (Inklusion)

  • Tilslut strømforsyningen til relækontrolleren i henhold til installationsvejledningen i det forrige afsnit og tænd for relækontrolleren.

  • Sæt Z-Wave-gatewayen eller kontrolpanelet i Inklusionstilstand (henvis venligst til manualen for Z-Wave-gatewayen eller kontrolpanelet).

  • Inden for 1,5 sekunder tryk på funktionsknappen 3 gange.

  • Se driftsmanualen for Z-Wave-gatewayen eller kontrolpanelet for at fuldføre tilføjelsesprocessen.

  • Hvis enheden allerede er blevet tilføjet (inkluderet) i en anden Z-Wave-gateway/kontrolpanel, eller hvis enheden ikke kan tilføjes til den nuværende Z-Wave-gateway/kontrolpanel, prøv først at fjerne den (se Fjern enhed).

Fjernelse af enhed (Eksklusion)

Enheden skal fjernes fra et eksisterende Z-Wave-netværk, før den kan tilføjes til et andet.

  • Eksklusions-tilstand

    • Sæt Z-Wave-gatewayen eller kontrolpanelet i Eksklusions-tilstand (henvis venligst til manualen for Z-Wave-gatewayen eller kontrolpanelet).

    • Inden for 1,5 sekunder skal du trykke på funktionsknappen 3 gange, og enheden vil blive fjernet fra Z-Wave-netværket.

  • Fabrikstilstand nulstillet

    Nulstilling af enheden til fabriksindstillinger vil gendanne den til fabriksstandardindstillinger (dvs. ikke inkluderet i noget Z-Wave-netværk). Brug kun denne procedure, hvis Z-Wave-gatewayen eller kontrolpanelet er mistet eller på anden måde ikke fungerer.

Tryk og hold funktionsknappen på enheden i 10 sekunder for at fabriksnulstille.

Rækkeviddetest

For at teste om enheden kan kommunikere med Z-Wave-gatewayen eller kontrolpanelet:

  • Sæt gatewayen/panelet i rækkeviddetest-tilstand (Walk Test).

  • Tryk på funktionsknappen på enheden.

  • Gatewayen/panelet bør vise, om enheden er inden for driftsområdet (se venligst driftshåndbogen for gatewayen/panelet).

Betjening

Relækontrol

  • Når relækontrolleren er blevet korrekt tilsluttet et Z-Wave-netværk, vil gatewayen/ kontrolpanelet kunne fjernstyre relæet for at tænde, slukke eller skifte mellem tændt og slukket tilstand. Se din Z-Wave-gateway/kontrolpanel for detaljer.

Z-Wave-information

  • Z-Wave-grupperne (Association Command Class Version 2)

Afbryderen kan indstilles til at sende rapporter til associerede Z-Wave-enheder. Den understøtter en associationsgruppe med fem node-understøttelser for Gruppe 1. For gruppe 1 vil afbryderen rapportere sin seneste status til Z-Wave Gateway/Panel.

Gruppe 1 for “LifeLine”: (maks noder: 5)

Switch Binary CC (COMMAND_CLASS_SWITCH_BINARY)

Device Reset Locally CC (COMMAND_CLASS_DEVICE_RESET_LOCALLY)

Når der skiftes mellem Tænd/Sluk, vil den sende en Binary Switch-rapport til noderne i Gruppe 1.
