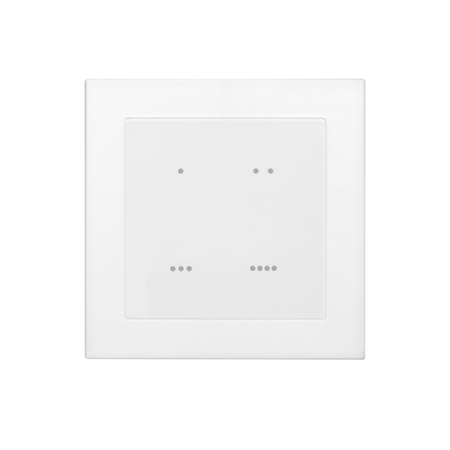

# VESTA-043N

**WSS-4E-2W**&#x20;

## **Smart scenekontakt**

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6est9lmNrqpyc4NmYN12%2Fimage.png?alt=media&#x26;token=ad0bc1df-e1f4-4d51-bec5-a64e60c1a644" alt=""><figcaption></figcaption></figure>

### Introduktion

WSS-4E-2W er en scenekontakt med fire trykknapper designet til at styre en gruppe forudprogrammerede hjemmeautomationsenheder ved blot at trykke på sceneknapperne.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoVeR1CKTCjVIaHRyBBlp%2F0.jpeg?alt=media)

### DELEIDENTIFIKATION

**1. Scene-LED**

Der er fire scene-LED'er, og den tilsvarende LED vil blinke ved tryk på knappen.

### 2. Scene-trykknap

Scenekontakten har 4 scene-trykknapper:

&#x20;\* Trykknap 1

&#x20;\*\* Trykknap 2

&#x20;\*\*\* Trykknap 3

&#x20;\*\*\*\* Trykknap 4

### **3. Batterirum**

* Indsæt to 1,5V AA alkalinebatterier.

### **4. Testknap**

* Tryk på testknappen én gang for at sende et test-/indlæringssignal.

### **5. LED (rød)**

* Blinker hurtigt hvert fjerde sekund: Når batterierne er udtømte.

### **6. Hul til testknap**

## Funktioner

### ***Batteri- og lavt batteriniveau-detektion***

Scenekontakten bruger to 1,5V AA alkalinebatterier som strømkilde. Scenekontakten har funktion for lavt batteriniveau. Når batterispændingen er lav, sender scenekontakten et signal om lavt batteriniveau.

Når batterierne udskiftes, skal du efter at have fjernet de gamle batterier trykke på testknappen eller en vilkårlig trykknap to gange for fuldt ud at aflade, før du indsætter nye batterier. Ved indsætning af nye batterier skal du overholde korrekt polaritet.

### ***Scene***

Når en scene-trykknap trykkes, vil LED'en på knappen blinke én gang og afgive et kort bip, hvis kontrolpanelet modtager signalet. Hvis kontrolpanelet ikke modtager signalet, vil scene-trykknappens LED blinke to gange og afgive 2 bip for at underrette brugeren.

## Indlæring

For at tilføje WSS-4E-2W til kontrolpanelet skal du følge indlæringsprocedurerne nedenfor.

1. Løsn skruerne for at fjerne bagcoveret på WSS-4E-2W og installer to 1,5V AA alkalinebatterier.
2. Sæt kontrolpanelet i indlæringsmodus. Læs kontrolpanelets manual for instruktioner.
3. Tryk og hold WSS-4E-2W's testknap i 3 sekunder for at sende et indlæringssignal til kontrolpanelet; WSS-4E-2W vil afgive et langt bip. WSS-4E-2W's røde LED vil blinke to gange, når kontrolpanelet modtager signalet.
4. Indlæringen er færdig. Hvis WSS-4E-2W er tilføjet til kontrolpanelet med succes, vil den blive vist på enhedens liste på kontrolpanelets lokale webside. Læs kontrolpanelets manual for detaljer.

### Installation

* Scenekontakten er designet til at blive monteret på en flad overflade med fastgørelsesskruer.
* Basen har 3 udslagspunkter, hvor plasten er tyndere, til monteringsformål.
  1. Fjern dækslet ved at bruge en skruetrækker.
  2. Gennembryd de tilsvarende udslagspunkter på basen.
  3. Brug hullerne som skabelon, bor huller i overfladen.
  4. Skru basen fast på overfladen.
  5. Sæt dækslet tilbage på basen og sikr det ved at stramme fastgørelsesskruen.

![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FD7A6pxhNKHlziD6phG52%2F5.jpeg?alt=media)
