# VESTA-041N

**RS-23**

## VESTA temperatur- og fugtighedssensor

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBKwNjlvVNGuVUi3J3f9b%2Fimage.png?alt=media&#x26;token=b92c4893-4ae8-4478-a573-008d48c9d5f5" alt=""><figcaption></figcaption></figure>

### Introduktion

RS-23 er en trådløs rumføler. Den har både temperatur- og fugtighedsdetektionsfunktioner til at overvåge dit hjemmemiljø. Temperatur- og fugtighedsinformation sendes til kontrolpanelet hvert 30. minut og vises på rumfølerens LCD-skærm.

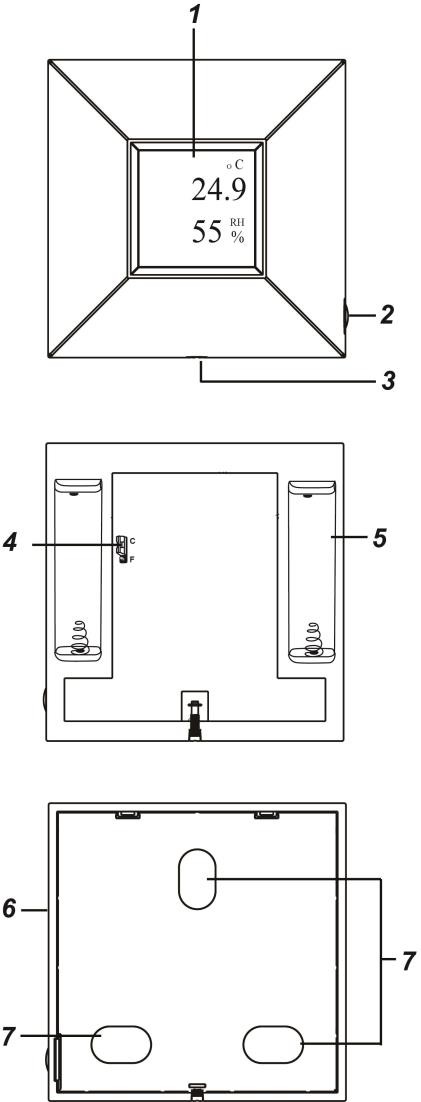

### Deleidentifikation

### 1. LCD-display

LCD'en viser følgende information:&#x20;

&#x20;    \- Temperatur i Fahrenheit / Celsius-indstilling&#x20;

&#x20;    \- Fugtighed RH%.

&#x20;    \- Lavt batteriniveau ( ![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiLkio7rC1UelHKdzIvns%2F3.jpeg?alt=media) ikon).

&#x20;    \- LCD-baggrundslys tændt: når testknappen trykkes.

### 2. Testknap

Tryk på knappen én gang for at:

* Send et testsignal
* Tænd LCD-baggrundslyset i 10 sekunder

### 3. Bundskrue (åbn/luk dæksel)

Når frontdækslet er monteret på bagdækslet, åbnes dækslet ved at løsne bundskruen og lukkes på samme måde.

<figure><img src="https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTqqQcStyQTTNjiprWvxl%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### 4. Fahrenheit / Celsius indstillingsjumper (JP1)

* ![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhH4gjgBYs16L6KBKZJdE%2Fimage.png?alt=media\&token=dd25a0a7-959c-432b-8bed-af9c20b82528)  Hvis jumper-forbindelsen er indsat mellem de to øverste ben, vil LCD-displayet vise temperaturen i Celsius. (**Fabrikstilstand**)
* ![](https://758594162-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnAaSDVYywQ2NKM3d087R%2Fimage.png?alt=media\&token=76296371-3928-42ad-9ec2-5aefd48c51f9)  Hvis jumper-forbindelsen er indsat mellem de to nederste ben, vil LCD-displayet vise temperaturen i Fahrenheit.

### **5. Batterirum**

Romsensoren drives af to AA 1,5 V alkalinebatterier

### **6. Bagdæksel**&#x20;

### **7. Udslagsåbninger til vægmontering**

## Funktioner

### ***Temperatur- og fugtighedsdetektion***

* Rumføleren transmitterer temperatur- og fugtighedssignaler hvert 30. minut.
* Når temperaturen ændres med +/- 2°C, eller fugtigheden ændres med +/- 10%, vil rumføleren også sende et signal.
* Temperaturdetektionsområdet er cirka -10°C – 50°C. (14°F \~ 122°F)
* Fugtighedsdetektionsområdet er cirka 0% – 99% RH

### ***Batteri- og lavt batteriniveau-detektion***

* Romsensoren bruger to 1,5 V alkalinebatterier som strømkilde. Batterierne er inkluderet i pakken.
* Romsensoren har funktionen lavt batteri-detektion. Når batterispændingen er lav, vil romsensoren sende et signal om lavt batteri for at underrette brugeren og vise ikonet for lavt batteri på LCD-skærmen.
* Ved batteriskift: efter at have fjernet de gamle batterier skal du trykke på testknappen to gange for fuldt at aflade inden indsættelse af nye batterier.

### ***Overvågning***

Rumføleren vil sende et overvågningssignal sammen med målesignalet hvert 30. minut for regelmæssigt at rapportere sin tilstand.

## Indlæring af rumføleren i kontrolpanelet

<table data-header-hidden><thead><tr><th width="82"></th><th></th></tr></thead><tbody><tr><td><strong>Trin 1</strong></td><td>Sæt kontrolpanelet i indlæringsmodus. Se venligst brugervejledningen til dit kontrolpanel.</td></tr><tr><td><strong>Trin 2</strong></td><td>Tryk på testknappen for at sende en indlæringskode til kontrolpanelet.</td></tr><tr><td><strong>Trin 3</strong></td><td>Se kontrolpanelets brugervejledning for at fuldføre indlæringsprocessen.</td></tr><tr><td><strong>Trin 4</strong></td><td>For at tjekke rækkevidden, sæt kontrolpanelet i rækkeviddetest-tilstand (eller <strong>Gå-test</strong> tilstand). Se venligst kontrolpanelets brugervejledning. Udfør rækkeviddetesten af kontrolpanelet ved at trykke på rumfølerens testknap.</td></tr><tr><td><strong>Trin 5</strong></td><td>Når du er tilfreds med rumfølerens signalrækkevidde på det valgte sted, fortsæt til montering.</td></tr></tbody></table>

## Installation

### ***Montering af romsensoren***

For bedst LCD-visningskvalitet bør rumføleren monteres på et sted cirka 5 grader over øjenhøjde.

#### &#x20;Skruemontering.

Ved montering med skrue, sørg for kun at bruge skruer leveret i pakken af den originale producent, da upassende skruer kan beskadige enhedens indre.

1. Fjern frontdækslet ved at bruge en skruetrækker.
2. Gennembryd udstansningerne på bagdækslet.
3. Brug hullerne som skabelon, bor huller i overfladen.
4. Sæt rawlplugs i, hvis du monterer i puds eller mursten.
5. Skru bagdækslet fast i rawlplugsene.
6. Skru frontdækslet tilbage på bagdækslet.
