# VESTA-423

VST-897-IL-SF1-2W (ليثيوم)

## كاميرا كاشف الحركة PIR

<figure><img src="https://482459041-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FW3zhxDi7aJ2lkHdShr1S%2Fimage.png?alt=media&#x26;token=0ac36f9a-eb7f-49e7-a86e-af3aeb403c3b" alt=""><figcaption></figcaption></figure>

### مقدمة

VST-897 هي كاميرا كاشف حركة بالأشعة تحت الحمراء السلبية (PIR). قادرة على إرسال إشارات لاسلكية والصور الملتقطة (جودة صورة تصل إلى 1280 × 720 بكسل) إلى لوحة التحكم عند اكتشاف حركة.

تم تصميم كاميرا PIR لتوفر مدى كشف نموذجي يبلغ 12 مترًا عندما تُركب على ارتفاع 2.3-2.5 متر فوق الأرض. عندما تكون وظيفة مناعة الحيوانات الأليفة مفعّلة، فلن يكتشف كاشف الحركة الحيوانات الأليفة حتى وزن 25 كجم عند تركيبه على ارتفاع 2.3-2.5 متر فوق الأرض.

تم تصميم VST-897 بمستشعرين للكتمان. تتيح ميزة مقاومة التغطية اكتشاف أي محاولات لتعمية الجهاز بوضع أشياء في مجال رؤيته أو بتغطيته أو طلاءه.

تدعم كاميرا PIR التكوين عن بُعد. بالإضافة إلى ضبط مفاتيح القفز (Jumper Switches)، يمكن للمستخدمين أيضًا تمكين/تعطيل وظيفة مناعة الحيوانات الأليفة وضبط حساسية كاميرا PIR من صفحة ويب لوحة التحكم أو من خادم البوابة المنزلية.

تتكون كاميرا PIR من تصميم من جزأين يتألف من غطاء وقاعدة. يحتوي الغطاء على جميع الإلكترونيات والبصريات وتوفر القاعدة وسيلة للتثبيت. تحتوي القاعدة على أماكن قابلة للكسر للسماح بالتركيب على سطح مستوٍ، أو يتم توفير حامل للتثبيت في الزاوية والتركيب على السطح.

**تشمل سلسلة VST-897 الطرز التالية**:

<table data-header-hidden><thead><tr><th></th><th align="center" valign="middle"></th><th align="center"></th><th align="center"></th></tr></thead><tbody><tr><td><strong>الطراز</strong></td><td align="center" valign="middle"><strong>LED وميض</strong></td><td align="center"><strong>LED تحت الأحمر</strong></td><td align="center"><strong>مقاومة التغطية</strong></td></tr><tr><td><em><strong>VST-897</strong></em></td><td align="center" valign="middle">●</td><td align="center"></td><td align="center">●</td></tr><tr><td><em><strong>VST-897-IL</strong></em></td><td align="center" valign="middle"></td><td align="center">●</td><td align="center">●</td></tr><tr><td><em><strong>VST-897L</strong></em></td><td align="center" valign="middle">●</td><td align="center"></td><td align="center"></td></tr><tr><td><em><strong>VST-897L-IL</strong></em></td><td align="center" valign="middle"></td><td align="center">●</td><td align="center"></td></tr></tbody></table>

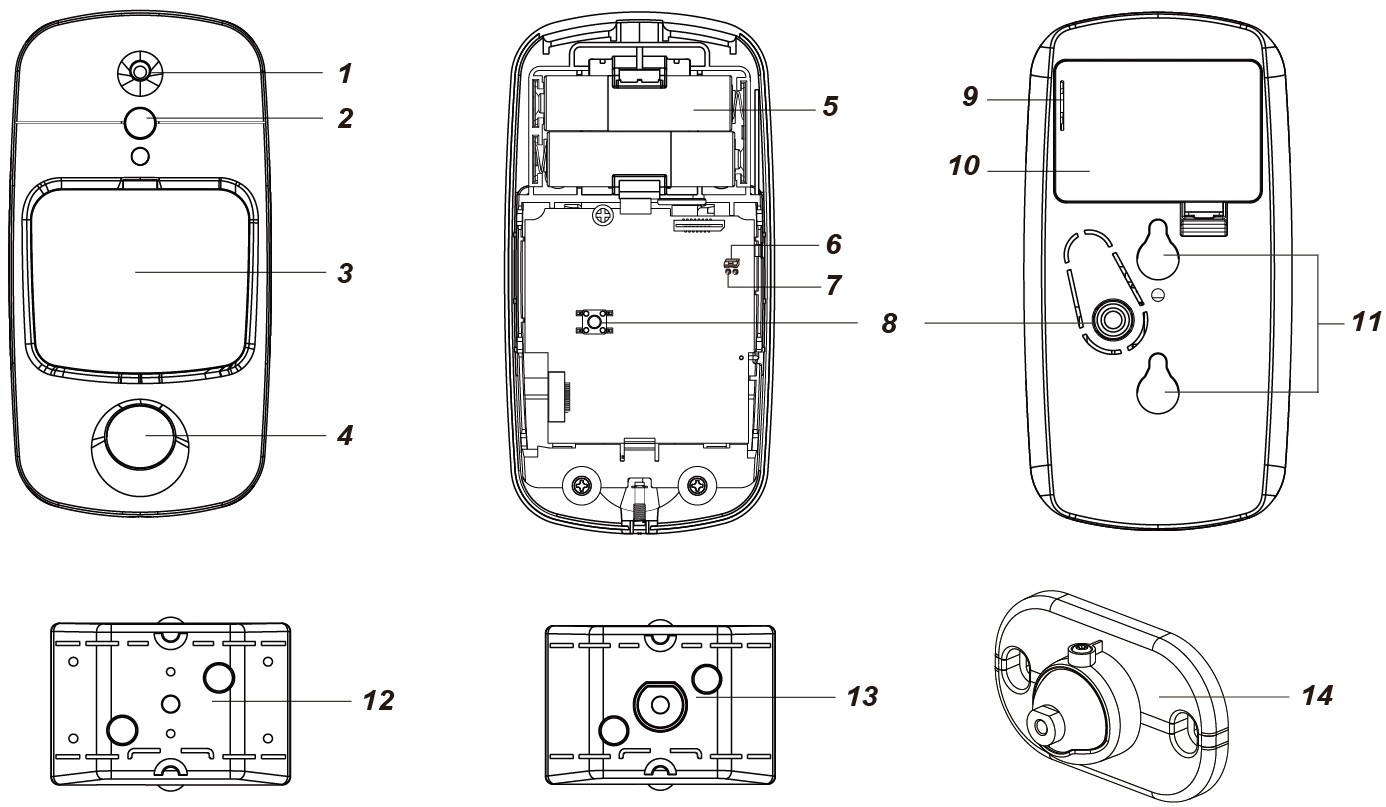

## تعريف الأجزاء

<figure><img src="https://482459041-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEDgqh2SUYY96XogSVOJu%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

1. **LED وميض / LED تحت الأحمر**

يوفر LED الوميض أو LED تحت الأحمر ضوءًا كافيًا لالتقاط الصور في ظروف الإضاءة المنخفضة.

2. **LED أحمر / زر الوظيفة**

&#x20;      **LED أحمر:** (الرجاء الرجوع إلى ***مؤشر LED*** انظر أدناه للتفاصيل)

&#x20;**استخدام زر الوظيفة:**

* اضغط مع الاستمرار على الزر لمدة 3 ثوانٍ لإرسال رمز تعلم، ارفع الإصبع عندما يضيء LED الأحمر.
* اضغط الزر مرة واحدة للدخول إلى وضع الاختبار لمدة 3 دقائق.
* اضغط على الزر مرة واحدة لإرسال رمز تعلم إلى المكرر/الموجّه.

3. **مستشعر الأشعة تحت الحمراء**
4. **عدسة كاميرا PIR**
5. **حجرة البطارية**

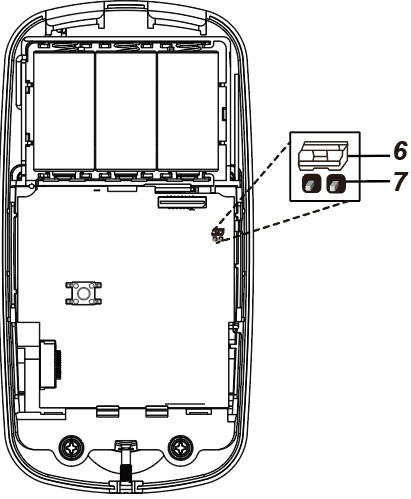

6. **مفتاح قفز تمكين/تعطيل مناعة الحيوانات الأليفة (JP3)**

<figure><img src="https://482459041-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0N11aFshWrKpB8tZ1kzf%2F1.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

**القافزة قيد التشغيل** تم إدخال وصلة القافزة، موصلة الدبوسين معًا.

**القافزة قيد الإيقاف** تمت إزالة وصلة القافزة أو “**متوقف**" على دبوس واحد.

عند ضبطه على ON، تكون مناعة الحيوانات الأليفة معطلة (الإعداد الافتراضي من المصنع).

عند ضبطه على OFF، تكون مناعة الحيوانات الأليفة مُمكَّنة.

7. **مفتاح القفز لزيادة الحساسية (JP4)**

&#x20;      عند ضبطه على ON، تكون حساسية كشف PIR عالية.

&#x20;      عند ضبطه على إيقاف، تكون حساسية كشف PIR في المستوى الطبيعي (إعداد المصنع الافتراضي).

8. **مفتاح العبث**
9. **عازل البطارية**
10. **غطاء حجرة البطارية**
11. **فتحات خطاف**
12. **حامل التثبيت A**
13. **حامل التثبيت B (لحامل دوار)**
14. **حامل دوار (اختياري، يباع بشكل منفصل)**

## الميزات

### مؤشر LED

في وضع التشغيل العادي، لن يضيء LED الأحمر إلا في الحالات التالية:

* عندما تكون كاميرا PIR في حالة بطارية منخفضة، في كل مرة ترسل فيها حركة مكتشفة، يومض LED الأحمر لمدة ثانيتين.
* عند فتح الغطاء وانتهاك مفتاح العبث، يومض LED الأحمر لمدة ثانيتين، للدلالة على أنه يرسل إشارة "عبث".
* عندما يستمر حالة العبث، في كل مرة ترسل فيها حركة مكتشفة، يومض LED الأحمر لمدة ثانيتين.
* عندما تدخل كاميرا PIR وضع الاختبار، يومض LED الأحمر لمدة ثانية واحدة. خلال وضع الاختبار، يومض LED الأحمر أيضًا لمدة ثانيتين في كل مرة يتم فيها اكتشاف حركة.
* عندما تكون كاميرا PIR في فترة تسخين مدتها 30 ثانية، سيومض LED الأحمر ببطء.
* عندما ترسل كاميرا PIR الصور الملتقطة تحت ظروف خطأ (بطارية منخفضة، تفعيل مفتاح العبث)، سيومض LED الأحمر بشكل مستمر.

لن يومض LED إذا كان مفتاح العبث والبطاريات في كاميرا PIR طبيعيين ولم يكن في وضع الاختبار،

إذا وامض LED للإشارة إلى إرسال الإشارة، فسوف يومض مرتين بسرعة عند استلام إقرار من اللوحة.

### التقاط الصور

عندما يكون نظام الإنذار مسلحًا، ستلتقط كاميرا PIR صورة أو 3 أو 6 صور إنذار بدقة 1280 × 720 بكسل، أو صور إنذار بدقة 640 × 360 أو 320 × 184 بكسل (قابلة للبرمجة من لوحة التحكم) عند اكتشاف حركة. يمكنك أيضًا طلب التقاط صورة يدويًا عبر لوحة التحكم. سيتم نقل الصور الملتقطة إلى لوحة التحكم لعرض المستخدمين.

{% hint style="warning" %}
ملاحظة:

&#x20;إذا تم تركيب كاميرا PIR في موقع حيث يكون مجال رؤية الكاميرا بيئة معقدة ذات ضوء شديد أو ألوان كثيرة، فستكون الصور الملتقطة كبيرة الحجم في الملف، مما قد يؤدي إلى اقتطاعها أثناء إرسالها إلى لوحة التحكم.
{% endhint %}

### فترة التسخين

عند تشغيل كاميرا PIR، ستبدأ الكاميرا في التسخين لمدة 30 ثانية. خلال فترة التسخين التي تستغرق 30 ثانية، لن تُفعل الكاميرا.

### مؤقت السكون

تحتوي كاميرا PIR على "**وقت السكون**" يبلغ تقريبًا دقيقة واحدة للحفاظ على الطاقة. بعد الإرسال عند اكتشاف حركة، لن تعيد كاميرا PIR الإرسال لمدة دقيقة واحدة.

لذلك، فإن الحركة المستمرة أمام كاميرا PIR لن تستنفد البطاريات.

### البطارية

تستخدم كاميرا PIR ثلاث بطاريات ليثيوم CR123 بجهد 3 فولت متصلة على التوالي كمصدر طاقة.

تتميز كاميرا PIR بوظيفة اكتشاف البطارية المنخفضة. عندما يكون جهد البطارية منخفضًا، سترسل كاميرا PIR إشارة بطارية منخفضة إلى لوحة التحكم. إذا تم اكتشاف حركة في حالة بطارية منخفضة، يومض LED الأحمر لمدة ثانيتين.

عند تغيير البطاريات، اضغط على مفتاح العبث أو زر الوظيفة مرتين بعد إزالة البطاريات القديمة لتفريغ الطاقة المتبقية تمامًا قبل إدخال الجديدة.

### حماية ضد العبث

تحمي كاميرا PIR بمفتاح عبث يُضغط عندما تكون الكاميرا مثبتة بشكل صحيح. عند إزالة كاميرا PIR من السطح المثبت عليه أو فتح غطائها، سيتم تفعيل مفتاح العبث وسترسل كاميرا PIR إشارة فتح عبث إلى لوحة تحكم النظام لتنبيه المستخدم بالحالة. إذا تم اكتشاف حركة عندما يكون مفتاح العبث مفتوحًا، يومض LED الأحمر لمدة ثانيتين.

### الإشراف

ستقوم كاميرا PIR بإجراء اختبار ذاتي دوريًا عن طريق إرسال إشارة إشراف كل 15 إلى 18 دقيقة مرة واحدة.

### وضع الاختبار

* يتيح وضع الاختبار لك فحص مدى كشف كاميرا PIR (ليس نطاق التصوير).
* اضغط على زر الوظيفة مرة واحدة للدخول إلى وضع الاختبار لمدة 3 دقائق؛ سيومض LED الأحمر لمدة ثانية واحدة.
* خلال وضع الاختبار، يتم تعطيل مؤقت السكون. يمكنك تحفيز كاميرا PIR للتحقق من مدى الكشف بالأشعة تحت الحمراء. في كل مرة يتم فيها تحفيز الكاميرا، سيومض LED الأحمر لمدة ثانيتين.

### التعلم

* قم بتشغيل كاميرا PIR بإزالة عازل البطارية.
* ضع لوحة التحكم في وضع التعلم؛ راجع دليل لوحة التحكم للتفاصيل.
* اضغط مع الاستمرار على زر الوظيفة لمدة 3 ثوانٍ، ارفع الإصبع عندما يضيء LED الأحمر. (للتعلم في لوحة تعمل بالبطارية، بعد الضغط مع الاستمرار على زر الوظيفة لمدة 3 ثوانٍ، يرجى الضغط على زر الوظيفة مرة أخرى لمدة ثانية واحدة.)
* سوف يضيء LED الأحمر لمدة 25 ثانية في وضع التعلم، أضف كاميرا PIR إلى لوحة التحكم خلال هذه الفترة (ارجع إلى لوحة التحكم لإكمال عملية التعلم). إذا تم إضافة PIR بنجاح إلى لوحة التحكم، سيومض LED الأحمر 6 مرات للدلالة على ذلك. إذا لم تتم إضافة PIR خلال 25 ثانية، يرجى تكرار عملية التعلم.

{% hint style="warning" %}
ملاحظة:

* إذا كانت كاميرا PIR موجودة بالفعل في نظام لوحة تحكم، فستحتاج أولًا إلى إزالة كاميرا PIR من لوحة التحكم قبل أن تتمكن من تعلمها في لوحة تحكم مختلفة.
* عند تعلم كاميرا PIR في مكرر/موجّه، يرجى الضغط على زر الوظيفة مرة واحدة (بدلاً من الضغط مع الاستمرار لمدة 3 ثوانٍ) لإرسال رمز تعلم
  {% endhint %}

### اختبار المشي

* بعد تعلم كاميرا PIR، ضع لوحة التحكم في وضع "**اختبار المشي**"، امسك كاميرا PIR في الموقع المرغوب، واضغط على زر الوظيفة لتأكيد أن هذا الموقع ضمن نطاق إشارة لوحة التحكم، ارجع إلى دليل لوحة التحكم لإكمال اختبار المشي.
* عندما تكون راضيًا عن عمل كاميرا PIR في الموقع المختار، يمكنك المضي قدمًا في التثبيت.

### تحرير منطقة تشغيل كاميرا PIR

1. استخدم وظيفة "تحرير الجهاز" على صفحة الويب الخاصة باللوحة لتغيير إعداد المنطقة.
2. بالنسبة للجهاز الذي يتواصل مباشرة مع اللوحة، يكتمل الإعداد بعد النقر على موافق.

بالنسبة للجهاز الذي يستخدم مكررًا، اضغط على زر الوظيفة لإرسال رمز تعلم بعد تغيير إعداد المنطقة.

### وظيفة مناعة الحيوانات الأليفة

تدعم كاميرا PIR ميزة مناعة الحيوانات الأليفة ولن تكتشف الحيوانات الأليفة حتى وزن 25 كجم لتقليل حالات الإنذار الكاذب.

يمكن تمكين/تعطيل وظيفة مناعة الحيوانات الأليفة عن طريق ضبط موضع مفتاح القفز (JP3). عندما يتم ضبط مفتاح القفز (JP3) على تشغيل، يتم تعطيل مناعة الحيوانات الأليفة (إعداد المصنع الافتراضي). عندما يتم ضبط JP3 على إيقاف، يتم تمكين مناعة الحيوانات الأليفة. يمكن أيضًا تعديل وظيفة مناعة الحيوانات الأليفة عن بُعد كما هو موصوف في ***الإعداد عن بُعد*** القسم أدناه.

### وظيفة زيادة الحساسية

يمكنك استخدام قافز زيادة الحساسية لرفع حساسية كشف PIR. لزيادة حساسية الكشف، اضبط مفتاح القفز (JP4) على تشغيل. للحفاظ على حساسية الكشف الطبيعية، اضبط JP4 على إيقاف (إعداد المصنع الافتراضي). يمكن أيضًا تعديل وظيفة زيادة الحساسية عن بُعد كما هو موصوف في ***الإعداد عن بُعد*** القسم.

### الإعداد عن بُعد

* تدعم كاميرا PIR الإعداد عن بُعد لمناعة الحيوانات الأليفة والحساسية.
* عند تشغيل كاميرا PIR، يتم تحديد وظيفة مناعة الحيوانات الأليفة والحساسية بواسطة إعدادات JP3 و

JP4. يمكن للمستخدمين إما ضبط إعدادات القافز أو تغيير إعدادات مناعة الحيوانات الأليفة والحساسية عن بُعد من لوحة التحكم. سيؤدي الإعداد عن بُعد إلى الكتابة فوق إعدادات القافز.

**صفحة ويب لوحة التحكم**:

1. على صفحة الويب المحلية للوحة، انتقل إلى صفحة تحرير الجهاز بالنقر على "تحرير" لإدخال الإدخال IR.
2. اضغط زر الاختبار مرة واحدة ثم سيُعرض قسم إعداد المستشعر. أدخل القيمة للإعدادات المطلوبة وانقر فوق موافق للتأكيد. يرجى الرجوع إلى الجدول أدناه لتفاصيل التكوين. على سبيل المثال، إذا كنت تريد تمكين مناعة الحيوانات الأليفة، واضبط مستوى الحساسية على "عادي"، يمكنك إدخال 03.

| **إعدادات IR** | **مناعة الحيوانات الأليفة** | **الحساسية** |
| -------------- | --------------------------- | ------------ |
| 00             | لا                          | عالي         |
| 01             | لا                          | طبيعي        |
| 02             | نعم                         | عالي         |
| 03             | نعم                         | طبيعي        |

3. اضغط زر الوظيفة مرة واحدة على كاميرا PIR لإرسال إشارة إلى لوحة التحكم، سيتم تطبيق الإعدادات الجديدة فورًا. إذا لم يتم الضغط على الزر، فسيتم تطبيق الإعدادات الجديدة عند الإرسال التالي للإشارة، مثل إرسال إشارة الإشراف أو إشارة تشغيل IR.

**خادم بوابة المنزل:**

1. على خادم بوابة المنزل، انتقل إلى صفحة إعداد الجهاز، انقر على صف جهاز VST-897 واختر "التهيئة عن بُعد."
2. حدد الإعداد المطلوب لمناعة الحيوانات الأليفة (تفعيل/تعطيل)، الحساسية (عالية/عادية)، ووضع السكون (عادي/محسّن) من القوائم المنسدلة، ثم انقر "إرسال" لتأكيد الإعداد.
3. اضغط زر الوظيفة مرة واحدة على كاميرا PIR لإرسال إشارة إلى لوحة التحكم، سيتم تطبيق الإعدادات الجديدة فورًا. إذا لم يتم الضغط على الزر، فسيتم تطبيق الإعدادات الجديدة عند الإرسال التالي للإشارة، مثل إرسال إشارة الإشراف أو إشارة تشغيل IR.

### كشف التغطية

* تحتوي كاميرا PIR على مستشعرات تغطية لاكتشاف أي محاولات للتغطية (الاعتراض) بواسطة متسلل كل دقيقة.
* عند اكتشاف حدث تغطية، واستمرت حالة التغطية لمدة 3 دقائق، سترسل كاميرا PIR إشارة إنذار تغطية إلى لوحة التحكم لإخطار المستخدم بحالة التغطية.
* بعد إزالة التغطية/الاعتراض لمدة 3 دقائق، ستُرسل كاميرا PIR إشارة استعادة إلى اللوحة.

## التركيب

### إرشادات التثبيت

* تم تصميم كاميرا PIR لتثبيتها إما على سطح مسطح أو في زاوية.
* تحتوي القاعدة على أماكن قابلة للكسر، حيث تكون البلاستيك أرق، لغرض التركيب على السطح. يمكن استخدام حامل التثبيت لتثبيته في الزاوية وكذلك على السطح.
* لمنع تشغيلات حدث التغطية الكاذبة، تأكد من وجود **فاصل لا يقل عن 20 سنتيمترًا** أعلى الجهاز إلى السقف وأسفل الجهاز إلى أي جسم.
* يصل مدى الكشف إلى 12 مترًا عند تركيبه على ارتفاع 2.3-2.5 متر فوق الأرض.
* عندما تكون وظيفة مناعة الحيوانات الأليفة مفعّلة، فلن يكتشف الحيوانات الأليفة حتى وزن 25 كجم عند تركيبه على ارتفاع 2.3-2.5 متر فوق الأرض. إذا لزم الأمر، يمكنك ضبط ارتفاع كاميرا PIR وفقًا لحجم حيوانك الأليف لتحقيق أداء مناعي أمثل. الموقع العالي للتركيب سيوفر مساحة مناعية أكبر للحيوانات الأليفة، لكنه يزيد أيضًا من المنطقة العمياء أسفل كاميرا PIR.
* عند تركيب كاميرا PIR بحامل دوار، لن يكون لها منطقة كشف عادية (كما في الرسم التوضيحي أدناه)، أو نطاق مناعة حيوانات أليفة نموذجي.

**يوصى بتثبيت كاميرا PIR في المواقع التالية:**

* تجنب المواقع التي يمكن للحيوانات الأليفة دخول منطقة الكشف منها عبر تسلق الأثاث أو السلالم أو أشياء أخرى.
* في موقع بحيث يتحرك المتسلل بشكل طبيعي عبر مجال رؤية PIR.  على ارتفاع بين 2.3 و2.5 مترًا فوق الأرض للحصول على أفضل أداء.
* في زاوية لإعطاء أوسع مجال رؤية.
* في موقع لا تحجب فيه مجال رؤيته، على سبيل المثال بواسطة الستائر أو الزخارف إلخ.
* **القيود**

<figure><img src="https://482459041-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLUIdK9dI7Ni7bc8rTDXR%2Fimage.png?alt=media&#x26;token=305c828e-a2dc-4dc5-afe9-c068961bf7d1" alt=""><figcaption></figcaption></figure>

* **تأكد دائمًا من الحفاظ على قوة إشارة RSSI عند مستوى "4".**

<figure><img src="https://482459041-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRkRtdJVbcFFekib69Qe7%2Fimage.png?alt=media&#x26;token=e484a671-1e4e-474a-96c7-4d889933d875" alt=""><figcaption></figcaption></figure>

### تركيب كاميرا PIR

{% hint style="danger" %}
*ملاحظة مهمة:*

*لمنع تشغيلات حدث التغطية الكاذبة، تأكد من وجود **فاصل لا يقل عن 20 سنتيمترًا** أعلى الجهاز إلى السقف وأسفل الجهاز إلى أي جسم.*
{% endhint %}

* &#x20;تم تصميم كاميرا PIR لتثبيتها إما على سطح مسطح أو في زاوية.
* تحتوي القاعدة على 3 أماكن قابلة للكسر حيث تكون البلاستيك أرق ويمكن اختراقها للربط بالسطح بالبراغي.
* يُزوّد حامل التثبيت ويشمل ثقبين مركزيين للبراغي لتثبيت الجهاز على سطح مستوٍ وأربعة ثقوب جانبية للبراغي لتثبيته في زاوية

{% hint style="warning" %}
ملاحظة:

يمكن للمستخدمين تغيير البطاريات بسهولة عن طريق نزع كاميرا PIR من حامل التثبيت عندما تكون مثبتة بالحامل.
{% endhint %}

**التركيب على السطح بدون حامل التثبيت**

1. افصل الغطاء عن طريق فك برغي التثبيت السفلي بمفك براغي فيليبس.
2. اخترق الأماكن الثلاثة القابلة للكسر من داخل القاعدة.
3. استخدم الثقوب الثلاثة كنموذج وقم بحفر ثقوب في السطح المراد تركيبه.
4. أدخل سداد الحائط، ثم قم ببراغي القاعدة على سدادات الحائط.
5. ركّب الجزء العلوي من الغطاء على القاعدة أولاً، ثم أغلق الجزء السفلي.
6. شُد مسمار التثبيت السفلي لتثبيت الغطاء بإحكام في مكانه.

<figure><img src="https://482459041-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4uBPXS2wq7DYNvfnsTge%2Fimage.png?alt=media&#x26;token=e84afb60-1f81-43d0-84f1-d7cf89456ac8" alt=""><figcaption></figcaption></figure>

**التركيب على السطح/الزاوية باستخدام حامل التثبيت A**

* يتضمن حامل التثبيت A ثقبين مركزيين للبراغي لتثبيت الجهاز على سطح مستوٍ وأربعة ثقوب جانبية للبراغي لتثبيته في زاوية.
* لتثبيت كاميرا PIR باستخدام حامل التثبيت A:
  1. للتركيب على السطح، استخدم الثقبين المركزيين على الحامل كنموذج وقم بحفر ثقوب في السطح المراد تركيبه. للتركيب في زاوية، استخدم الثقوب الجانبية الأربعة على الحامل كنموذج لحفر الثقوب.
  2. أدخل سدادات الحائط المزودة.
  3. برِغ حامل التثبيت على سدادات الحائط مع توجيه الخطافين بعيدًا عن الحائط.
  4. علّق كاميرا PIR على حامل التثبيت واضغطها لأسفل لتثبيت الجهاز بإحكام في مكانه.

{% hint style="warning" %}
ملاحظة:

يرجى التأكد من أن كاميرا PIR معلّقة بشكل صحيح على حامل التثبيت، بحيث يتم ضغط مفتاح العبث بالكامل.
{% endhint %}

**تركيب على السطح**

<figure><img src="https://482459041-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIG3XvNrfra4cM2neXKyP%2Fimage.png?alt=media&#x26;token=4437e05f-11d4-4f1f-9384-5bb37c0068de" alt=""><figcaption></figcaption></figure>

**تركيب في الزاوية**

<figure><img src="https://482459041-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdcWZDu6sNWKc2AniKVuo%2Fimage.png?alt=media&#x26;token=90790c09-a7bd-47bb-8e56-fe01a5dc95cb" alt=""><figcaption></figcaption></figure>

* **(اختياري) مسمار تثبيت حامل التثبيت A**

يتم توفير مسمار إضافي لتثبيت قاعدة كاميرا PIR على حامل التثبيت A.

لاستخدام مسمار التثبيت، ستحتاج إلى فصل الغطاء عن القاعدة.

بعد براغي حامل التثبيت A، وتعليق القاعدة على حامل التثبيت ودفعها لأسفل، ضع مسمار التثبيت في ثقب المسمار المركزي. أعد وضع الغطاء وشد مسمار التثبيت السفلي.

<figure><img src="https://482459041-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FbEqiooZ7LtgKepyGelet%2Fimage.png?alt=media&#x26;token=86d53d3b-02bb-43d9-953f-5e9862a9447b" alt=""><figcaption></figcaption></figure>

**التركيب على السطح باستخدام حامل التثبيت B والحامل الدوار:**

* يقدم الحامل الدوار وحامل التثبيت B خيار تركيب سهل الاستخدام، مما يتيح تركيبًا وتدويرًا بسيطين لكاميرا PIR لتحقيق زاوية الرؤية المطلوبة.

<figure><img src="https://482459041-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwcniNqQ02fvW6qhGQyAA%2Fimage.png?alt=media&#x26;token=e859a827-5bc2-4930-b1fe-79d948c78346" alt=""><figcaption></figcaption></figure>

* لتثبيت كاميرا PIR باستخدام حامل التثبيت B والحامل الدوار.

1. برِغ الحامل الدوار إلى الحائط.
2. أمِّن حامل التثبيت B بكرة الدوران الخاصة بالحامل الدوار، مع التأكد من توجيه الخطافتين على حامل التثبيت B بعيدًا عن الحائط.
3. علّق VST-897 على حامل التثبيت B واضغطها لأسفل.
4. دوّر كرة الدوران لتحقيق التوجيه المطلوب لكاميرا PIR. ثبت الوضع بشد مسمار ضبط الزاوية بإحكام.

*لتعديل كرة الدوران، **أرخِ جزئيًا** مسمار ضبط الزاوية للسماح بالدوران السلس.*

<figure><img src="https://482459041-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMnoEwUR0cLLnlK3008cc%2Fimage.png?alt=media&#x26;token=0cffdd1f-9de3-4af8-8c08-68b2aa6ebf6b" alt=""><figcaption></figcaption></figure>
