VESTA-176

IR-35SL-2W

شهادة

الدرجة 2: EN50131

مستشعر الحركة PIR IR-35-2W / سلسلة VESTA-177

دليل يدوي

مقدمة

يكشف مستشعر PIR التوقيع تحت الحمراء لالتقاط الحركات داخل منطقة محددة ويُرسل إشارة إلى لوحة التحكم لتفعيل الإنذار إذا عبر متسلل مسار الكشف.

تم تصميم المستشعر ليعطي نطاق كشف نموذجي يصل إلى 12 مترًا عند تركيبه على ارتفاع 2.5 متر فوق الأرض. كما يدعم المستشعر ميزة مناعة ضد الحيوانات الأليفة ولن يكشف عن الحيوانات الأليفة حتى وزن 25 كغ لتقليل حالات الإنذار الكاذب.

يتكون PIR من تصميم من جزأين مكون من غطاء وقاعدة. يحتوي الغطاء على كل الإلكترونيات والعدسات بينما توفر القاعدة وسيلة للتثبيت.

تتضمن سلسلة مستشعرات PIR IR-35-2W النماذج التالية:

IR-35-2W – مستشعر حركة PIR يعمل ببطاريتين قلوين

IR-35SL-2W – مستشعر حركة PIR يعمل ببطارية CR123 واحدة

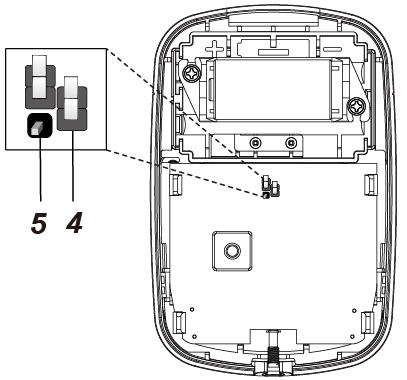

تعريف الأجزاء

1. زر الاختبار / مؤشر LED

• يُستخدم زر الاختبار لاختبار أداء الراديو ولأغراض التعلم.

• يُستخدم مؤشر LED للإشارة إلى حالة النظام.

1. مستشعر الأشعة تحت الحمراء

2. حجرة البطارية

3. مفتاح قفز تمكين/تعطيل مناعة الحيوانات الأليفة (JP3)

   1. القفز في وضع التشغيل: عند ضبطه على ON، تكون مناعة الحيوانات الأليفة معطلة (الإعداد الافتراضي من المصنع).

   2. القفز في وضع الإيقاف: عند ضبطه على OFF، تكون مناعة الحيوانات الأليفة مُمكَّنة.


4. مفتاح القفز لزيادة الحساسية (JP4)

   • عند ضبطه على ON، تكون حساسية كشف PIR عالية.

   • عند ضبطه على OFF، تكون حساسية كشف PIR على المستوى الطبيعي. (الإعداد الافتراضي من المصنع)

5. مفتاح العبث

6. مسمار التثبيت السفلي

7. ثقب عازل البطارية IR-35-2W

8. ثقب عازل البطارية IR-35SL-2W

الميزات

مؤشر LED

في وضع التشغيل العادي، سيضيء مؤشر LED في الحالات التالية:

• عند اكتشاف حركة في حالة انخفاض البطارية

• عند فتح الغطاء وتفعيل مفتاح العبث

• عند اكتشاف حركة إذا استمرت حالة العبث

• عند اكتشاف حركة أثناء وضع الاختبار

• عند ضغط زر الاختبار في حالة العبث أو إذا كانت البطارية منخفضة، فلن يومض مؤشر LED إذا كان مستشعر PIR في حالة عبث وبطاريته طبيعية ولم يكن في وضع الاختبار.

إذا وامض LED للدلالة على إرسال إشارة، فسوف يومض مرتين بسرعة عند تلقي إشعار الاستلام من لوحة التحكم.

كشف البطارية والبطارية الضعيفة

يستخدم مستشعر الحركة من سلسلة IR-35-2W بطاريات قلوية أو ليثيوم كمصدر للطاقة:

• نموذج IR-35-2W يستخدم بطاريتين قلوية AA بجهد 1.5 فولت كمصدر للطاقة.

• نموذج IR-35SL-2W يستخدم بطارية ليثيوم CR123 بجهد 3 فولت كمصدر للطاقة.

يتميز المستشعر بوظيفة كشف مستوى البطارية المنخفض. إذا تم اكتشاف انخفاض في جهد البطارية، سيتم إرسال إشارة بطارية منخفضة إلى لوحة التحكم مع عمليات الإرسال العادية لكي تعرض لوحة التحكم الحالة وفقًا لذلك.

لكل عملية تركيب، تُركب البطاريات في المصنع قبل الشحن مع إدخال عازل.

عند تغيير البطاريات، بعد إزالة البطاريات القديمة، اضغط مفتاح العبث مرتين لتفريغ الشحنة تمامًا قبل إدخال البطاريات الجديدة. قبل إدخال البطاريات الجديدة.

حماية ضد العبث

المستشعر محمي بمفتاح عبث يتم ضغطه عندما يكون المستشعر مركبًا بشكل صحيح. عند إزالة المستشعر من السطح المركب عليه أو من الحامل، أو عند فتح غطائه، سيتفعّل مفتاح العبث وسيُرسل المستشعر إشارة فتح عبث إلى لوحة تحكم النظام لتنبيه المستخدم بالحالة. إذا تم اكتشاف أي حركة عندما يكون مفتاح العبث مفتوحًا، سيضيء مؤشر LED.

وظيفة الإشراف

عندما يكون المستشعر في وضع التشغيل العادي، سيجري اختبارًا ذاتيًا دوريًا عن طريق إرسال إشارة إشرافية مرة كل 90 إلى 110 دقيقة.

إذا فشلت لوحة التحكم في تلقي الإشارات الإشرافية المرسلة من مستشعر PIR معين لمدة زمنية محددة مسبقًا، فسيتم "خارج الخدمة".

وضع الاختبار

يمكن وضع المستشعر في وضع الاختبار بالضغط على زر الاختبار. في وضع الاختبار، سيعطّل مؤقت السكون وسيمكن مؤشر LED ليضيء في كل مرة يتم فيها اكتشاف حركة. في كل مرة يُضغط فيها زر الاختبار، سيرسل المستشعر إشارة اختبار إلى لوحة التحكم لاختبار نطاق الراديو ويدخل وضع الاختبار لمدة 3 دقائق. سينتهي وضع الاختبار تلقائيًا بعد 3 دقائق.

مؤقت السكون

• يحتوي جهاز PIR على "زمن سكون” تقريبًا دقيقة واحدة للحفاظ على الطاقة.

• اعتمادًا على إعداد وضع السكون (عادي أو محسّن)، سيدخل PIR زمن سكون لمدة دقيقة واحدة بعد إرسال إشارة لحركة مكتشفة أو بعد 3 حركات مكتشفة خلال دقيقة واحدة.

• أثناء زمن سكون دقيقة واحدة، لن يعيد المستشعر إرسال أية إشارات؛ وأي حركة إضافية تُكتشف خلال فترة السكون هذه ستمدد زمن السكون دقيقة أخرى. بهذه الطريقة، لن تستنزف الحركة المستمرة أمام المستشعر البطارية بشكل مفرط.

إعداد وضع السكون قابل للتهيئة عن بُعد. عندما يتم ضبط وضع السكون على عادي، سيدخل PIR فترة سكون لمدة دقيقة واحدة بعد إرسال إشارة لحركة مكتشفة. عندما يتم ضبط وضع السكون على محسّن، سيدخل PIR فترة سكون لمدة دقيقة واحدة بعد إرسال 3 حركات مكتشفة خلال دقيقة واحدة. يرجى الرجوع إلى الإعداد عن بُعد القسم أدناه للتفاصيل.

وظيفة مناعة الحيوانات الأليفة

• يدعم مستشعر PIR ميزة مناعة الحيوانات الأليفة ولن يكتشف الحيوانات الأليفة حتى وزن 25 كجم لتقليل حدوث إنذارات كاذبة.

• يمكن تفعيل/إلغاء تفعيل وظيفة مناعة الحيوانات الأليفة عن طريق ضبط موضع مفتاح القافز (JP3). عندما يكون مفتاح القافز (JP3) على وضع ON، تكون مناعة الحيوانات الأليفة معطلة (الإعداد الافتراضي للمصنع). عندما يكون مفتاح القافز (JP3) على وضع OFF، تكون مناعة الحيوانات الأليفة مفعلة.

• يمكن أيضًا تكوين وظيفة مناعة الحيوانات الأليفة عن بُعد. يرجى الرجوع إلى الإعداد عن بُعد القسم أدناه للتفاصيل.

وظيفة زيادة الحساسية

• يمكنك استخدام وظيفة زيادة الحساسية لرفع حساسية كشف PIR.

• لزيادة حساسية الكشف، اضبط مفتاح القفز (JP4) على ON. للحفاظ على حساسية كشف طبيعية، اضبط مفتاح القفز (JP4) على OFF (الإعداد الافتراضي من المصنع).

• يمكن أيضًا تكوين حساسية المستشعر عن بُعد. يرجى الرجوع إلى الإعداد عن بُعد القسم أدناه للتفاصيل.

الإعداد عن بُعد

• يدعم مستشعر حركة PIR الإعدادات البعيدة لمناعة الحيوانات الأليفة والحساسية ووضع السكون.

• عند تشغيل المستشعر، يتم تحديد وظيفة مناعة الحيوانات الأليفة والحساسية بواسطة إعدادات JP3 و JP4. يمكن للمستخدمين إما تعديل إعدادات القافز أو تغيير إعدادات مناعة الحيوانات الأليفة والحساسية عن بُعد من لوحة التحكم. سيقوم الإعداد عن بُعد بالكتابة فوق إعدادات القافز.

صفحة ويب لوحة التحكم

1. على صفحة الويب المحلية للوحة، انتقل إلى صفحة تحرير الجهاز، وأدخل إعدادات تكوين مستشعر الحركة في قسم إعداد المستشعر. انقر موافق لتأكيد.

   يرجى الرجوع إلى الجدول أدناه للحصول على تفاصيل التكوين. على سبيل المثال، إذا أردت تفعيل مناعة الحيوانات الأليفة وتعيين مستوى الحساسية ووضع السكون إلى عادي، يمكنك إدخال 02.

إعدادات IR	مناعة الحيوانات الأليفة	الحساسية	وضع السكون
00	لا	طبيعي	عادي (كشف واحد)
01	لا	عالي	عادي (كشف واحد)
02	نعم	طبيعي	عادي (كشف واحد)
03	نعم	عالي	عادي (كشف واحد)
04	لا	طبيعي	محسّن (3 اكتشافات)
05	لا	عالي	محسّن (3 اكتشافات)
06	نعم	طبيعي	محسّن (3 اكتشافات)
07	نعم	عالي	محسّن (3 اكتشافات)

1. اضغط زر الاختبار مرة واحدة على مستشعر الحركة لإرسال إشارة إلى لوحة التحكم، وسيتم تطبيق الإعدادات الجديدة فورًا. إذا لم يُضغط الزر، فستُطبق الإعدادات الجديدة عند الإرسال التالي للإشارة، أي عند إرسال الإشارة الإشرافية أو إشارة تشغيل الأشعة تحت الحمراء.

خادم SmartHomeSec

1. على خادم بوابة المنزل، انتقل إلى صفحة إعداد الجهاز، انقر على صف جهاز IR-35-2W واختر "تكوين IR".

2. اختر وظيفة مناعة الحيوانات الأليفة (تمكين/تعطيل)، والحساسية (عالية/عادية)، ووظيفة تحسين وضع السكون (عادي/محسّن) من القوائم المنسدلة، ثم انقر "إرسال" لتأكيد الإعداد.

3. اضغط زر الاختبار مرة واحدة على مستشعر الحركة لإرسال إشارة إلى لوحة التحكم، وسيتم تطبيق الإعدادات الجديدة فورًا. إذا لم يُضغط الزر، فستُطبق الإعدادات الجديدة عند الإرسال التالي للإشارة، أي عند إرسال الإشارة الإشرافية أو إشارة تشغيل الأشعة تحت الحمراء.

البدء

• اسحب عازل البطارية لتنشيط البطاريات.

• سوف يومض مؤشر LED لمدة 30 ثانية (الـ PIR في طور التسخين). خلال فترة التسخين، لن يتم تنشيط الـ PIR. بعد انتهاء فترة التسخين، سينطفئ LED وسيكون الـ PIR جاهزًا للتشغيل.

• ضع لوحة التحكم في وضع التعلم (راجع دليل لوحة التحكم للتفاصيل).

• اضغط زر الاختبار.

• راجع دليل لوحة التحكم لإكمال عملية التعلم.

• بعد أن يتم تعلم PIR، ضع لوحة التحكم في وضع "اختبار المشي"وضع"؛ امسك المستشعر في الموقع المرغوب، واضغط زر الاختبار للتأكد من أن هذا الموقع ضمن نطاق إشارة لوحة التحكم (راجع دليل لوحة التحكم لإكمال اختبار التجوال).

• عندما تتأكد من أن المستشعر يعمل جيدًا في الموقع المختار، يمكنك المتابعة بالتركيب.

التركيب

إرشادات التثبيت

نطاق كشف IR-35-2W

طريقة التركيب

• تم تصميم PIR ليتم تركيبه إما على سطح مستوٍ أو في زاوية.

• تحتوي القاعدة على فتحتين قابلتين للكسر، حيث تكون البلاستيك أرق ويمكن كسره للتركيب السطحي.

• يتضمن الحامل المركزي ثقبين للبراغي لتثبيت المستشعر على السطح وأربعة ثقوب جانبية للبراغي

• للتثبيت السطحي، يتوفر حامل دوار اختياري لتمكين المستخدمين من ضبط نطاق الكشف. مع الحامل الدوار، يمكن تدوير IR-35-2W بزاوية 80 درجة أفقيًا و70 درجة عموديًا لتوفير التغطية المثلى.

التركيب السطحي بدون قوس التركيب:

1. أزل مسمار التثبيت السفلي وتجميع الغطاء.

2. اخترق الفتحتين القابلتين للكسر من داخل القاعدة

3. استخدم الفتحات كقالب وثقب ثقوب في السطح المراد تركيبه.

4. أدخل سدادات الحائط إذا كان من المقرر تثبيت PIR على الجبس أو الطوب.

5. قم بتثبيت القاعدة على سدادات الحائط بالبراغي.

6. ركب الغطاء على القاعدة بالبراغي.

التركيب السطحي باستخدام قوس التركيب:

1. استخدم ثقبَي المسمار المركزيين على القوس كقالب وثقب ثقوب في السطح المراد تركيبه.

2. أدخل سدادات الحائط إذا كان من المقرر تثبيت PIR على الجبس أو الطوب.

3. ثبت قوس التركيب على سدادات الحائط مع وجود علامتي التوجيه العلويتين متجهتين نحوك.

4. ركب PIR على خطافات قوس التركيب.

تركيب في الزاوية باستخدام قوس التركيب:

1. استخدم الثقوب الأربعة الجانبية للبراغي كقالب وثقب السطح المراد التثبيت عليه.

2. أدخل سدادات الحائط إذا كان سيتم تثبيت المستشعر على الجص أو الطوب

3. ثبت حامل التركيب على سدادات الحائط بالبراغي مع جعل العصوين المشار إليهما في الأعلى ومتجهتين نحوك.

4. ركب PIR على خطافات قوس التركيب.

التركيب السطحي مع القوس الدوار (عنصر اختياري يباع بشكل منفصل):

• للتثبيت السطحي، يتوفر حامل دوار اختياري لتمكين المستخدمين من ضبط نطاق الكشف. مع الحامل الدوار، يمكن تدوير IR-35-2W بزاوية 80 درجة أفقيًا و70 درجة عموديًا لتوفير التغطية المثلى.

• يمكن تثبيت القوس الدوار على الحائط بالمسامير المرفقة.

  1. ثبت القوس الدوار على الحائط بالبراغي.

  2. ركب الخطافين الثلاثة للقوس الدوار في الفتحات الثلاث للقاعدة وفقًا لذلك.

  3. دوّر القوس للحصول على نطاق الكشف المناسب وشد مسمار التثبيت.

توصيات التثبيت

يوصى بتركيب PIR في المواقع التالية:

• على ارتفاع 2.3-2.5 متر لأفضل أداء:

• في مواقع لا يمكن للحيوانات الوصول إلى منطقة الكشف فيها عن طريق التسلق على الأثاث أو أشياء أخرى.

• لا توجه المستشعر نحو السلالم حيث يمكن للحيوانات التسلق.

• في موقع بحيث يتحرك المتطفل عادةً عبر مجال رؤية PIR من جانب إلى جانب.

• في زاوية لإعطاء أوسع مجال رؤية.

• في مكان بحيث لا يحجب مجال رؤيته مثلاً الستائر أو الزينة إلخ.
