VESTA-175

PRS5-ZBS(R)/PRM5-ZBS(R)

سلسلة مفتاح المرحل الكهربائي (Zigbee)

مقدمة

تتضمن سلسلة مفاتيح المرحل الكهربائي النماذج التالية:

PRS5-ZBS: مفتاح مرحل طاقة ZigBee

PRS5-ZBSR: مفتاح مرحل طاقة ZigBee مع وظيفة الموجّه

PRM5-ZBS: مفتاح مرحل طاقة ZigBee مع عداد

PRM5-ZBSR: مفتاح مرحل طاقة ZigBee مع عداد ووظيفة الموجّه

تستطيع مفاتيح الطاقة استقبال الإشارات اللاسلكية من المنسق في شبكة ZigBee لتبديل تشغيل/إيقاف الأجهزة المتصلة بها.

يستخدم مفتاح المرحل الكهربائي تقنية ZigBee لنقل الإشارات اللاسلكية. ZigBee هو بروتوكول اتصال لاسلكي يتميز بالموثوقية واستهلاك منخفض للطاقة وكفاءة عالية في النقل. استنادًا إلى معيار IEEE802.15.4، يتيح ZigBee ضم عدد كبير من الأجهزة في شبكة والتنسيق بينها لتبادل البيانات ونقل الإشارات.

تحتوي النماذج المزودة بوظائف العدّاد على ميزة إضافية لتتبع استهلاك الطاقة عبر عدّاد طاقة مدمج ونقل البيانات إلى المنسق بانتظام.

تعمل النماذج المزودة بوظيفة الموجّه أيضًا كموجّه في شبكة ZigBee. بعد الانضمام إلى شبكة ZigBee، تسمح للأجهزة الأخرى بالانضمام إلى الشبكة عبر مفتاح الطاقة.

النماذج التي تدعم وظيفة OTA تدعم ترقية برنامج النظام الثابت (Firmware) عبر الهواء عبر شبكة ZigBee، والتي يمكن أن يتم تشغيلها من منسق شبكة ZigBee.

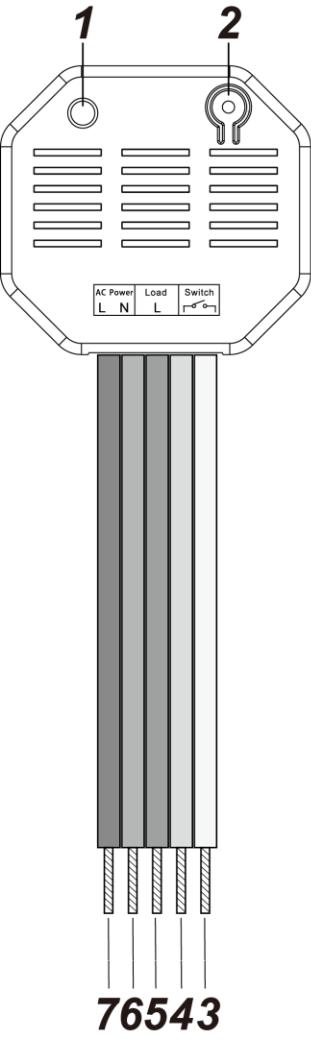

تعريف الأجزاء

1. مؤشر LED

يُستخدم مؤشر LED للإشارة إلى حالة مفتاح الترحيل الكهربائي:

• تشغيل: مفتاح الترحيل الكهربائي في حالة تشغيل.

• إيقاف: تم إيقاف تشغيل مفتاح المرحل الكهربائي.

• وميضان: انضم مفتاح المرحل الكهربائي بنجاح إلى شبكة ZigBee.

• وميض 5 مرات: تم ربط مفتاح المرحل الكهربائي بنجاح مع جهاز التحكم.

• وميض كل 20 دقيقة: فقد مفتاح المرحل الكهربائي الاتصال بشبكة ZigBee الحالية.

1. زر الوظيفة

   استخدام زر الوظيفة:

   1. اضغط الزر لتبديل تشغيل/إيقاف مفتاح الترحيل الكهربائي

   2. اضغط مع الاستمرار على الزر لمدة 10 ثوانٍ ثم اتركه لإعادة ضبط مفتاح المرحل الكهربائي.

   3. اضغط مع الاستمرار الزر لمدة 3 ثوانٍ ثم أطلقه للربط مع وحدة تحكم

2. كابل توصيل المفتاح الخارجي 1

3. كابل توصيل المفتاح الخارجي 2

4. مخرج حمل الخط للتيار المتردد

5. مدخل طاقة تيار متردد/مخرج تحميل تيار متردد محايد

6. مدخل طاقة التيار المتردد (خط)

إعداد شبكة ZigBee

إرشادات جهاز ZigBee

ZigBee هو بروتوكول اتصال لاسلكي موثوق به، منخفض استهلاك الطاقة وعالي الكفاءة في الإرسال. استنادًا إلى معيار IEEE802.15.4، يسمح ZigBee بإدراج عدد كبير من الأجهزة في الشبكة وتنسيقها لتبادل البيانات ونقل الإشارات.

نظرًا للهيكل الأساسي لشبكة ZigBee، سيسعى جهاز ZigBee بنشاط للعثور على الشبكة والانضمام إليها بعد تشغيل الطاقة.

الانضمام إلى شبكة ZigBee

بصفتها جهاز ZigBee، يحتاج مفتاح المرحل الكهربائي إلى الانضمام إلى شبكة ZigBee لتلقي الأوامر وإرسال معلومات استهلاك الطاقة. يُرجى اتباع الخطوات التالية لضم مفتاح المرحل الكهربائي إلى شبكة ZigBee.

1. وصل مفتاح الترحيل الكهربائي بكابل الطاقة.

2. اضغط مع الاستمرار على زر الوظيفة لمدة 10 ثوانٍ، ثم أطلقه للانضمام إلى الشبكة. يُرجى التأكد من تمكين ميزة السماح بالانضمام على الموجّه أو المنسق في شبكة ZigBee الخاصة بك.

3. إذا انضم مفتاح المرحل الكهربائي بنجاح إلى شبكة ZigBee، سيومض مؤشر LED مرتين للتأكيد.

4. بعد الانضمام إلى شبكة ZigBee، سيتم تسجيل مفتاح المرحل الكهربائي في الشبكة تلقائيًا. يُرجى التحقق من منسق ZigBee أو لوحة تحكم النظام أو جهاز التحكم والإشارة (CIE) للتأكد مما إذا تم الانضمام والتسجيل بنجاح.

5. إذا كانت عملية التسجيل والانضمام إلى الشبكة غير ناجحة، يرجى التحقق من إعدادات منسق شبكة ZigBee، لوحة التحكم النظامية أو جهاز CIE للتأكد من توافر وظيفة السماح بالانضمام، ثم استخدم وظيفة إعادة ضبط المصنع أدناه للانضمام إلى شبكة ZigBee.

الربط مع وحدة التحكم

بعد الانضمام إلى شبكة ZigBee، يمكن لمفتاح المرحل الكهربائي ربط نفسه بجهاز تحكم يمكن استخدامه لضبط مستوى إخراج الطاقة لمفتاح المرحل الكهربائي. لربط مفتاح المرحل الكهربائي بالجهاز:

1. اضغط مع الاستمرار زر الوظيفة لمدة 3 ثوانٍ، ثم أطلق الزر. سيقوم مفتاح الترحيل الكهربائي بإرسال طلب ربط إلى المنسق.

2. ارجع إلى دليل وحدة التحكم الخاصة بك لإرسال طلب ربط للجهاز خلال 16 ثانية.

3. إذا نجح الربط، سيومض مؤشر LED لمفتاح المرحل الكهربائي 5 مرات للتأكيد. يمكنك الآن استخدام جهاز التحكم لضبط مستوى إخراج الطاقة لمفتاح المرحل الكهربائي.

4. إذا فشل الربط، يرجى إعادة محاولة عملية الربط.

إزالة الجهاز من شبكة ZigBee (إعادة ضبط المصنع)

لإزالة مفتاح الطاقة من شبكة ZigBee الحالية، يجب إعادة تعيين مفتاح الطاقة إلى ضبط المصنع لإتمام إزالة الجهاز. ستقوم وظيفة إعادة ضبط المصنع بمسح إعدادات ومعلومات مفتاح الطاقة المخزنة وتدفعه للبحث عن شبكة ZigBee جديدة.

قبل إزالة الجهاز، تأكد من أن مفتاح الطاقة ضمن نطاق إشارة شبكة ZigBee الحالية

1. اضغط مطولًا على زر الوظيفة لمدة 10 ثوانٍ، ثم اترك الزر لإعادة ضبط مفتاح الطاقة.

2. عند إعادة الضبط، سيقوم مفتاح الطاقة بمسح إعدادات شبكة ZigBee الحالية وإرسال إشارة إلى منسق ZigBee لإزالته من الشبكة الحالية. ثم سيبدأ بنشاط البحث عن شبكة ZigBee متاحة مرة أخرى وينضم إلى الشبكة تلقائيًا.

سعة جهاز موجّه ZigBee (للإصدارات PRS5-ZBSR/PRM5-ZBSR فقط)

نماذج مفتاح الطاقة ذات وظيفة الموجّه تسمح لأجهزة ZigBee الأخرى بالانضمام إلى شبكة ZigBee عبر الموجّه. سعة موجّه مفتاح الطاقة القصوى هي 40 جهازًا، بما في ذلك 10 موجّهات؛ وسعة موجّه مفتاح الطاقة المزود بعداد هي 10 أجهزة كحد أقصى بما في ذلك 5 موجّهات.

ترقية البرنامج الثابت عبر OTA (للنسخة الداعمة لـ OTA فقط)

يدعم مفتاح المرحل الكهربائي ميزة ترقية البرنامج الثابت عبر الهواء (OTA) عبر شبكة ZigBee، والتي يمكن أن يبدأها منسق شبكة ZigBee. اتبع الخطوات أدناه لأداء ترقية البرنامج الثابت عبر OTA.

الخطوة 1. يجب عليك الوصول إلى منسق ZigBee الخاص بك لتنفيذ ترقية البرنامج الثابت عبر الهواء. الخطوة 2. في صفحة التكوين، اختر الجهاز الذي ترغب في ترقيته واختر ملف البرنامج الثابت الجديد

البرنامج الثابت الخاص بـ ZigBee متاح. يرجى الرجوع إلى دليل مستخدم منسق ZigBee للتفاصيل.

الخطوة 3.اضغط "موافق" لبدء عملية الترقية، وسيستمر مؤشر LED في الوميض. خلال عملية OTA،

يرجى عدم إجراء أي إجراءات أخرى أو إيقاف تشغيل اللوحة.

الخطوة 4.سيستغرق طول وقت الترقية حوالي 20 إلى 30 دقيقة تقريبًا. يرجى ملاحظة أن المدة قد تختلف بناءً على حجم الملف أو المسافة بين الملحق والمنسق.

الخطوة 5.انتظر حتى تكتمل ترقية البرنامج الثابت. عندما تصل النسبة إلى 100%، سيقوم الجهاز بإعادة التشغيل تلقائيًا. يمكنك أيضًا تحديث صفحة الويب مرة أخرى للتأكد من أن برنامج الجهاز الثابت تم تحديثه بنجاح ويعرض الإصدار الأحدث.

تحذير

• يجب تنفيذ جميع الأعمال على الجهاز، بما في ذلك التركيب والصيانة، بواسطة كهربائي مؤهل ومرخّص.

• قبل التركيب أو أي أعمال صيانة، تأكد من فصل مصدر الطاقة.

• لا توصل الجهاز بأحمال تتجاوز التيار المدعوم.

التركيب

الأسلاك باستخدام موصلات الربط

• يأتي مفتاح مرحل الطاقة بكابل مدمج للتوصيل بمصدر التيار المتردد، والجهاز الكهربائي، والمفتاح الخارجي. يتم توفير خمسة موصلات توصيل Wago 221 للتوصيل.

• تستوعب موصلات 2-سلك/3-سلك الأسلاك الصلبة والمجسية من 0.2 إلى 4 مم² (24–12 AWG).

• قبل الأسلاك، يرجى التأكد من إيقاف الطاقة. لتوصيل الأسلاك:

  1. ارفع الرافعة وأدخل السلك البني. (الصورة 1، 2)

صورة 1 صورة 2

1. ادفع الرافعة إلى الأسفل مرة أخرى. يتيح الغطاء الشفاف لك التحقق مما إذا كان السلك متصلاً بشكل صحيح. تأكد من تثبيت السلك بإحكام وأنه لن ينفك. (الصورة 3، 4)

صورة 3 صورة 4

1. بنفس طريقة الخطوتين 1 و2، أدخل في قطب آخر السلك الموصل إلى مدخل طاقة خط التيار المتردد. (صورة 5)

صورة 5

1. كرر الخطوتين 1 و2 و3 لتوصيل الأسلاك الأخرى بالمقابس.

   يرجى الملاحظة أن السلك الأزرق يجب توصيله بموصل 3-أسلاك ثم توصيله بدخل الحيادي للتيار المتردد وخروج حمل الحيادي للتيار المتردد. (صورة 6)

صورة 6

التشغيل

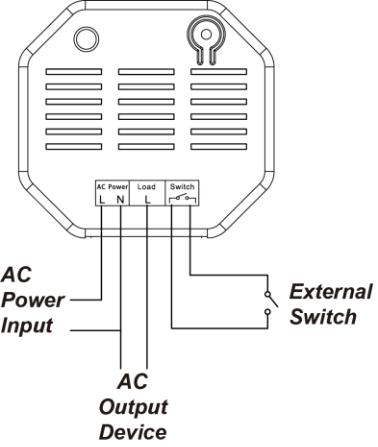

مخطط توصيل الأسلاك

ارجع إلى المخطط لتوصيل إضاءة منزلك بمفتاح الترحيل الكهربائي.

التركيب

• وصل مفتاح الترحيل الكهربائي بكابل الطاقة.

• قم بتوصيل مفتاح مرحل الطاقة بإضاءة منزلك. يجب أن تكون الإضاءة في حالة تشغيل.

• يمكنك توصيل مفتاح خارجي بمفتاح المرحل الكهربائي وفقًا للمخطط لتشغيل/إيقاف مفتاح المرحل الكهربائي

• ملاحظة هامة: لا يحتوي مفتاح الترحيل الكهربائي على بطارية احتياطية وسيتم فصل طاقته عند فشل التيار المتردد. لا تفعل استخدم مفتاح المرحل الكهربائي كموجّه لمستشعرات الأمان أو أجهزة التحكم في الإنذار مثل جهات اتصال الأبواب، مستشعر PIR...إلخ، وإلا ستفقد المستشعرات الاتصال بشبكة ZigBee إذا انقطع مفتاح المرحل الكهربائي عن مصدر التيار المتردد. خطط لمواقع تركيب هذه المستشعرات الأمنية دون استخدام مفتاح المرحل الكهربائي واستخدم فقط موجّهًا ببطارية احتياطية لها. يجب أن فقط تُستخدم لتوفير تمديد نطاق الإشارة لمفاتيح الطاقة/المخفتات الأخرى.

التحكم بالجهاز

• بعد أن ينضم مفتاح المرحل الكهربائي بنجاح إلى شبكة ZigBee، يمكن للمنسق التحكم عن بُعد في تشغيل/إيقاف الجهاز.

• يمكنك أيضًا الضغط على الزر على مفتاح الترحيل الكهربائي لتبديل تشغيل/إيقاف الضوء.

• يمكنك تشغيل/إيقاف مفتاح الترحيل الكهربائي بواسطة مفتاح خارجي.

• إذا قمت بربط وحدة تحكم مع مفتاح الترحيل الكهربائي، يمكنك أيضًا استخدام وحدة التحكم لتشغيل/إيقاف مفتاح الترحيل الكهربائي.

• إذا تم قطع مصدر التيار المتردد عن مفتاح الترحيل الكهربائي، فسيتم استعادة حالة التشغيل/الإيقاف السابقة خلال دقيقة واحدة بعد إعادة توصيل مصدر التيار المتردد بمفتاح الترحيل الكهربائي.

مراقبة استهلاك الطاقة (للإصدارات PRM5-ZBS/PRM5-ZBSR فقط)

• يرسل مفتاح المرحل الكهربائي إشارة تحتوي على بيانات استهلاكه للطاقة كل دقيقتين إلى منسق شبكة ZigBee.

• عند تغير خرج الطاقة لمفتاح الطاقة بمقدار +/- 2 واط، سيقوم بإرسال إشارة تلقائيًا تحتوي على بيانات استهلاك الطاقة إلى منسق شبكة ZigBee للتحديث.

• يرسل مفتاح الطاقة إشارة تحتوي على بيانات الطاقة إلى المنسق كلما زاد إجمالي استهلاك الطاقة المتراكم بمقدار 0.1 كيلوواط/ساعة.

• دقة العداد +/- 5%.

• لمسح بيانات استهلاك الطاقة المتراكمة لمفتاح الطاقة، اتبع الخطوات التالية:

  1. افصل مفتاح المرحل الكهربائي عن مصدر الطاقة.

  2. اضغط مع الاستمرار على زر الوظيفة وأعد توصيل الطاقة أثناء الاستمرار في الضغط على الزر.

  3. استمر بالضغط على الزر ثم اتركه بعد 3 ثوانٍ. سيتم مسح بيانات استهلاك الطاقة المتراكمة.

الحد الأقصى للحمل التشغيلي

• بالنسبة لجهد 110 فولت: الحد الأقصى للحمل التشغيلي هو 1100 واط و10 أمبير.

• بالنسبة لجهد 230 فولت: الحد الأقصى للحمل التشغيلي هو 2300 واط و10 أمبير.

• إذا كان مفتاح الترحيل الكهربائي يسخن بشكل مفرط، فسوف يقطع الطاقة تلقائيًا كإجراء أمني. يجب على المستخدم فصل وإعادة توصيل التيار المتردد بمفتاح الترحيل الكهربائي بعد الفصل لاستئناف التشغيل الطبيعي.

الملحق (للمطورين فقط)

معرف مجموعة عدّاد مفتاح المرحل الكهربائي

سمة معلومات المجموعة الأساسية

سمة معلومات مجموعة التعريف

سمات معلومات مجموعة المجموعات

سمات معلومات مجموعة المشاهد

سمة معلومات مجموعة التشغيل/الإيقاف

سمات مجموعة عدّاد المعلومات (مجموعة سمات معلومات القراءة)

سمات مجموعة عدّاد المعلومات (مجموعة سمات التنسيق)

سمات مجموعة عدّاد المعلومات (مجموعة السمات التاريخية)
