VESTA-170
PRLM-CH3-AC-ZW
وحدات تحكم مرحلات / مفتاح مرحلي Z-Wave بثلاث قنوات.
مقدمة
PRLM-CH3-AC-ZW هو مفتاح مرحلي Z-Wave بثلاث قنوات يمكن توصيله بأجهزة سلكية وتعيينه على حالة مفتوح طبيعي (N.O.). بعد الانضمام إلى شبكة Z-Wave، يمكن التحكم بالمفتاح المرحلي عبر شبكة Z-Wave لتفعيل الأجهزة المتصلة.
Z-Wave هو بروتوكول اتصال لاسلكي يستخدم راديو RF منخفض الطاقة. من خلال الاستفادة من شبكة الميش الخاصة بـ Z-Wave، يمكن توجيه الأوامر إلى وجهتها عبر منتجات Z-Wave وسيطة "مستقبلة".
يمكن للمرحّل التحكم في عقد Z-Wave ببساطة عن طريق الضغط على زر الوظيفة ويمكنه أيضًا تنبيهك لمشكلات اتصال الإشارة.
تعريف الأجزاء
الغطاء العلوي القاعدة
زر التبديل 1 / زر الوظيفة
اضغط الزر 3 مرات خلال ثانية لإرسال رمز التعلم.
اضغط مع الاستمرار على الزر لمدة 10 ثوانٍ لإعادة الضبط إلى إعدادات المصنع.
اضغط الزر لتشغيل/إيقاف القناة المرحلية 1.
زر التبديل 2
اضغط الزر لتشغيل/إيقاف القناة المرحلية 2.
زر التبديل 3
اضغط الزر لتشغيل/إيقاف القناة المرحلية 3.
عند الضغط على زر التبديل 2/3، ستتبدّل القناة المرحلية 2/3 فورًا إلى تشغيل/إيقاف.
عند الضغط على زر التبديل 1، ستتبدّل القناة المرحلية 1 إلى تشغيل/إيقاف بعد ثانية واحدة، لأن الجهاز يحتاج إلى تحديد ما إذا كان الضغط على الزر للتشغيل/الإيقاف أو لإرسال رمز التعلم.
مؤشر LED 1
مؤشر LED 2
مؤشر LED 3
تُستخدم مؤشرات LED 1/2/3 للإشارة إلى حالة القناة المرحلية 1/2/3:
LED 1 تشغيل/إيقاف: القناة المرحلية 1 تشغيل/إيقاف
LED 2 تشغيل/إيقاف: القناة المرحلية 2 تشغيل/إيقاف
LED 3 تشغيل/إيقاف: القناة المرحلية 3 تشغيل/إيقاف
عند تشغيل الطاقة، ستومض كل المصابيح بالتتابع لدورة واحدة.
عند وضع التعلم، ستومض كل المصابيح مرة كل ثانية.
عند نجاح التعلم، ستومض كل المصابيح بسرعة لثلاث مرات.
فتحات التركيب

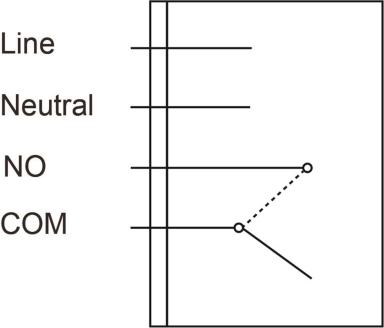

أطراف الاتصال
قم بتوصيل السلك في المحطة، شُد المسمار لإغلاق المشبك وتثبيت السلك في مكانه. قم بفك المسمار لفتح المشبك وإزالة السلك الموصل بالمحطة.
الطور (مدخل التيار المتردد)
الحيادي
NO (القناة 1)
لاتصال مفتوح عادةً مع الجهاز
المشترك (القناة 1)
NO (القناة 2)
لاتصال مفتوح عادةً مع الجهاز
المشترك (القناة 2)
NO (القناة 3)
لاتصال مفتوح عادةً مع الجهاز
المشترك (القناة 3)
مشبك تخفيف الشد
تُستخدم المشابك لتأمين الأسلاك وتوفير تخفيف إجهاد لحماية الأسلاك من قطع المعدن.
فتحات الأسلاك
المواصفات
مزود الطاقة: 100 - 240 فولت تيار متردد
تيار الحمل المدعوم (لكل قناة مرحلية): 5A، 250VAC أو 5A، 30VDC
سلك مجدول: 14–22 AWG
تحذير
يجب تنفيذ جميع الأعمال على الجهاز، بما في ذلك التركيب والصيانة، بواسطة كهربائي مؤهل ومرخّص.
قبل التثبيت أو أي أعمال صيانة، تأكد من فصل مصدر الطاقة. لا تقم بتوصيل الجهاز بأحمال تتجاوز تيار الحمل المدعوم.
التركيب
قم بتوصيل المرحّل وفقًا للتعليمات أدناه.
يرجى فصل مصدر الطاقة قبل إجراء التوصيل.
أزل الغطاء العلوي وأزل مشابك تخفيف الإجهاد.
قم بتوصيل طرفي L و N لمصدر الطاقة إلى طرفي الخط والمحايد في جهاز PRLM على التوالي عبر فتحة الأسلاك.
اعتمادًا على الجهاز الذي ترغب في التحكم به عبر القناة المرحلية 1، اختر طرف NO وقم بتوصيل القناة المرحلية 1 بالجهاز عبر فتحة الأسلاك لإنشاء اتصال مفتوح طبيعي مع الجهاز.
بنفس طريقة الخطوة 4، قم بتوصيل القناة المرحلية 2/3 بأجهزة سلكية أخرى.
بعد إكمال التوصيل، أعد مشابك تخفيف الإجهاد والغطاء العلوي. قم بتشغيل مصدر الطاقة لتشغيل المفتاح المرحلي.
الميزات
إضافة الجهاز (الإدراج)
قم بتوصيل مدخل الطاقة إلى المفتاح المرحلي وفقًا لتعليمات التثبيت أعلاه وقم بتشغيل المفتاح المرحلي.
ضع بوابة Z-Wave أو لوحة التحكم في وضع الإدراج (يرجى الرجوع إلى دليل بوابة Z-Wave أو لوحة التحكم).
خلال 1 ثانية، اضغط زر الوظيفة 3 مرات.
راجع دليل تشغيل بوابة Z-Wave أو لوحة التحكم لإكمال عملية الإضافة.
إذا كان الجهاز قد تمت إضافته بالفعل (متضمّن) في بوابة/لوحة تحكم Z-Wave أخرى، أو إذا تعذر إضافة الجهاز إلى بوابة/لوحة التحكم الحالية، فحاول إزالته أولاً (انظر إزالة الجهاز).
إزالة الجهاز (الإخراج)
يجب إزالة الجهاز من شبكة Z-Wave الحالية قبل إضافته إلى شبكة أخرى.
وضع الإخراج
ضع بوابة Z-Wave أو لوحة التحكم في وضع الاستبعاد (يرجى الرجوع إلى دليل بوابة Z-Wave أو لوحة التحكم).
خلال ثانية واحدة، اضغط زر الوظيفة 3 مرات وسيتم إزالة الجهاز من شبكة Z-Wave.
إعادة ضبط المصنع
إعادة ضبط الجهاز إلى إعدادات المصنع ستعيده إلى الإعدادات الافتراضية للمصنع (أي غير مدرج في أي شبكة Z-Wave). يرجى استخدام هذا الإجراء فقط إذا فقدت بوابة Z-Wave أو لوحة التحكم أو كانت غير قابلة للتشغيل.
اضغط مع الاستمرار على زر الوظيفة في الجهاز لمدة 10 ثوانٍ لإعادة ضبط المصنع.
اختبار المدى
لاختبار ما إذا كان الجهاز قادرًا على التواصل مع بوابة Z-Wave أو لوحة التحكم:
ضع البوابة/اللوحة في وضع اختبار النطاق (اختبار المشي).
اضغط زر الوظيفة على الجهاز
يجب أن يعرض البوابة/اللوحة ما إذا كان الجهاز ضمن نطاق التشغيل (يرجى الرجوع إلى دليل تشغيل البوابة/اللوحة).
التثبيت على الحائط
بعد الانتهاء من اختبار النطاق، وإذا كنت مقتنعًا بأن الجهاز قادر على التواصل مع بوابة Z-Wave في الموقع المختار، تابع التثبيت.
افصل مصدر الطاقة الرئيسي.
قم بفك برغي التثبيت السفلي وأزل الغطاء العلوي للمفتاح المرحلي. استخدم الفتحات على القاعدة لتحديد موقع التثبيت على الحائط.
احفر ثقوبًا في الموقع المحدد وأدخل سدادات الحائط إذا لزم الأمر، ثم ثبّت القاعدة في موقع التثبيت بالبراغي.
أعد الغطاء العلوي وشد برغي التثبيت السفلي.
التشغيل
التحكم بالمرحل
بعد أن ينضم المفتاح المرحلي بنجاح إلى شبكة Z-Wave، يمكن للبوابة/لوحة التحكم التحكم عن بُعد في القناة المرحلية 1/2/3 لتشغيل/إيقاف. يرجى الرجوع إلى بوابة/لوحة تحكم Z-Wave الخاصة بك للمزيد من التفاصيل.
يمكن للمستخدم أيضًا الضغط يدويًا على زر التبديل 1/2/3 لتشغيل/إيقاف القناة المرحلية 1/2/3.
معلومات Z-Wave
فئة الجهاز العامة : GENERIC_TYPE_SWITCH_BINARY
فئة الجهاز الخاصة : SPECIFIC_TYPE_POWER_SWITCH_BINARY
نوع الدور : تابع دائم التشغيل (AOS)
مفاتيح الأمان المدعومة : S2_UNAUTHENTICATION
المكتبة : عبد محسّن 232
نوع جهاز الطرف 1 : نوع عام: مفتاح ثنائي ونوع خاص: مفتاح طاقة تشغيل/إيقاف
نوع جهاز الطرف 1 : نوع عام: مفتاح ثنائي ونوع خاص: مفتاح طاقة تشغيل/إيقاف
نوع جهاز الطرف 1 : نوع عام: مفتاح ثنائي ونوع خاص: مفتاح طاقة تشغيل/إيقاف
دعم/تحكم فئة الأوامر
فئات الأوامر المعلنة في NIF
ZWave Plus Info CC
Transport Service CC
Manufacturer Specific CC, V2 (S2)
Device Reset Locally CC (S2)
Security_2 CC
Powerlevel CC (S2)
Version CC, V2 (S2)
Association CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Association Group Information CC (S2)
Multil Channel CC (S2)
Supervision CC
Firmware Update Md CC, V4 (S2)
Switch Binary (S2)
النقاط الطرفية 123 تنفذ فئات الأوامر التالية
ZWave Plus Info CC
Security_2 CC
Association CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Association Group Information CC (S2)
Supervision CC
Switch Binary (S2)
تعيين فئة الأمر الأساسي: فئة المفتاح الثنائي لنقطة النهاية 1 و2 و3.
مجموعات Z-Wave (فئة أوامر الربط الإصدار 2)
