VESTA-169

PRL1-ZW-AC

وحدة تحكم مرحل Z-Wave

مقدمة

PRL1-ZW-AC هي وحدة تحكم مرحل Z-Wave يمكن توصيلها بالأجهزة السلكية وضبطها إما على حالة مفتوح عادي (N.O.) أو مغلق عادي (N.C.). بعد الانضمام إلى شبكة Z-Wave، يمكن التحكم في وحدة التحكم بالمرحل عبر شبكة Z-Wave لتفعيل الأجهزة المتصلة. Z-Wave هو بروتوكول اتصال لاسلكي يستخدم راديو RF منخفض الطاقة.

تحديد الأجزاء

1. مؤشر LED

يُستخدم مؤشر LED للإشارة إلى حالة المرحل:

• الضوء قيد التشغيل: المرحل قيد التشغيل

• الضوء مطفأ: المرحل متوقف

1. زر الوظيفة

اضغط على الزر 3 مرات خلال 1.5 ثانية لإرسال رمز التعلم.

اضغط مع الاستمرار على الزر لمدة 10 ثوانٍ لإعادة الضبط إلى إعدادات المصنع.

اضغط على الزر لتشغيل/إيقاف المرحل.

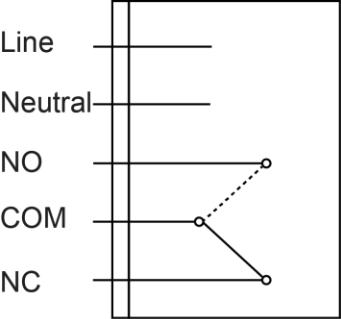

أطراف الاتصال

لإجراء توصيل السلك، ادفع السلك إلى الطرف وثبّت السلك بمكانه. لإزالة السلك الموصل، اضغط على الزر أعلى الطرف، ثم أزل السلك.

1. محجوز

2. الطور (مدخل التيار المتردد)

3. الحيادي

4. NO: للاتصال في وضع المفتوح العادي مع الجهاز.

5. مشترك

6. NC: للاتصال في وضع المغلق العادي مع الجهاز

المواصفات

• مصدر الطاقة (طاقة خارجية): 100-240VAC

• مخرج المرحل: مرحل SPDT معزول عن الجهد، أقصى حمل تشغيلي: 5A (مقاوم) عند 24VDC أو 240VAC

• سلك مجدول: 16-26 AWG

• درجة حرارة التشغيل: -10°C إلى 45°C (14°F إلى 113°F)

• الرطوبة: حتى 85% بدون تكاثف

• الأبعاد: 71.1 مم × 49 مم × 26 مم

بيئة التثبيت

• يجب تركيب وحدة تحكم المرحل بالداخل في مكان جاف.

• يوصى بتركيب الجهاز في صندوق تجميع بلاستيكي مقاوم للحريق.

• لا تقم بتركيب الجهاز في صندوق تجميع معدني لتحسين مدى RF.

تحذير

• يجب تنفيذ جميع الأعمال على الجهاز، بما في ذلك التركيب والصيانة، بواسطة كهربائي مؤهل ومرخّص.

• للوقاية من الصدمة الكهربائية و/أو تلف المعدات، قم بفصل التيار الكهربائي عند الفيوز الرئيسي أو قاطع الدارة قبل التركيب والصيانة.

• لا توصل الجهاز بأحمال تتجاوز التيار المدعوم.

التركيب

مواصفات أسلاك ثقوب الإدخال هي AWG 16-26 أو Ø 1.31-0.129 (مم²).

وصل المرحل وفق التعليمات أدناه:

1. أوقف مصدر الطاقة قبل التوصيل.

2. وصل طرفي L و N لمصدر الطاقة إلى طرفي الطور والحيادي في PRL على التوالي.

3. اعتمادًا على الجهاز الذي ترغب في التحكم به عبر المرحل، اختر طرف NO أو NC وقم بتوصيل المرحل بالجهاز لإنشاء اتصال مفتوح عادي أو مغلق عادي مع الجهاز.

4. بعد إكمال توصيل الأسلاك للجهاز، قم بتشغيل مصدر الطاقة لتشغيل وحدة تحكم المرحل.

ملاحظة مهمة:

يجب أن يتم توصيل أسلاك PRL فقط بواسطة فني معتمد ذو معرفة وتدريب مناسب في المعدات الكهربائية.

شبكة Z-Wave

إضافة الجهاز (الإدراج)

• وصل مصدر الطاقة بوحدة تحكم المرحل وفقًا لتعليمات التركيب في القسم السابق وشغّل وحدة تحكم المرحل.

• ضع بوابة Z-Wave أو لوحة التحكم في وضع الإدراج (يرجى الرجوع إلى دليل مشغل بوابة Z-Wave أو لوحة التحكم).

• خلال 1.5 ثانية، اضغط على زر الوظيفة 3 مرات.

• راجع دليل تشغيل بوابة Z-Wave أو لوحة التحكم لإكمال عملية الإضافة.

• إذا تمت إضافة الجهاز بالفعل (مدرج) إلى بوابة/لوحة تحكم Z-Wave أخرى، أو إذا تعذر إضافة الجهاز إلى بوابة/لوحة التحكم الحالية، حاول إزالته أولاً (انظر إزالة الجهاز).

إزالة الجهاز (الإخراج)

يجب إزالة الجهاز من شبكة Z-Wave الحالية قبل إضافته إلى شبكة أخرى.

وضع الإخراج

• ضع بوابة Z-Wave أو لوحة التحكم في وضع الإخراج (يرجى الرجوع إلى دليل مشغل بوابة Z-Wave أو لوحة التحكم).

• خلال 1.5 ثانية، اضغط على زر الوظيفة 3 مرات وسيتم إزالة الجهاز من شبكة Z-Wave.

إعادة ضبط المصنع

• إعادة ضبط الجهاز إلى إعدادات المصنع ستعيده إلى الإعدادات الافتراضية للمصنع (أي غير مدرج في أي شبكة Z-Wave). يرجى استخدام هذا الإجراء فقط إذا فقدت بوابة Z-Wave أو لوحة التحكم أو كانت غير قابلة للتشغيل.

• اضغط مع الاستمرار على زر الوظيفة في الجهاز لمدة 10 ثوانٍ لإعادة ضبط المصنع.

اختبار المدى

لاختبار ما إذا كان الجهاز قادرًا على التواصل مع بوابة Z-Wave أو لوحة التحكم:

• ضع البوابة / اللوحة في وضع اختبار المدى (اختبار المشي).

• اضغط على زر الوظيفة على الجهاز.

• يجب أن تعرض البوابة / اللوحة ما إذا كان الجهاز ضمن نطاق التشغيل (يرجى الرجوع إلى دليل تشغيل البوابة / اللوحة).

التشغيل

التحكم بالمرحل

عندما تنضم وحدة تحكم المرحل بنجاح إلى شبكة Z-Wave، ستكون البوابة/لوحة التحكم قادرة على التحكم عن بُعد في المرحل لتشغيله أو إيقافه أو التبديل بين التشغيل والإيقاف. يرجى الرجوع إلى بوابة/لوحة تحكم Z-Wave الخاصة بك للتفاصيل.

معلومات Z-Wave

نوع الجهاز: مفتاح طاقة تشغيل/إيقاف

نوع الدور: تابع دائم التشغيل (AOS)

دعم/تحكم فئة الأوامر

دعم فئات الأوامر الإلزامية:

• فئة الربط (Association CC)، الإصدار 2 أو أحدث

• فئة معلومات مجموعة الربط

• الفئة الأساسية (Basic CC)

• فئة المفتاح الثنائي (Binary Switch CC)

• فئة إعادة ضبط الجهاز محليًا (Device Reset Locally CC)

• فئة خاصة بالمصنّع

• فئة مستوى الطاقة (Power level CC)

• فئة النسخة (Version CC)، الإصدار 2 أو أحدث

• فئة معلومات Z-Wave Plus

دعم فئات الأوامر الموصى بها: فئة بيانات تعريف تحديث البرنامج الثابت (Firmware Update Metadata CC)

مجموعات Z-Wave (فئة أوامر الربط الإصدار 2)

يمكن ضبط المفتاح لإرسال تقارير إلى أجهزة Z-Wave المرتبطة. يدعم مجموعة ربط واحدة مع دعم خمسة عقد للمجموعة 1. بالنسبة للمجموعة 1، سيبلغ المفتاح عن حالته الأخيرة إلى بوابة/لوحة Z-Wave.

المجموعة 1 لـ "خط الحياة":

• فئة المفتاح الثنائي (تقرير المفتاح الثنائي)

• فئة إعادة ضبط الجهاز محليًا (COMMAND_CLASS_DEVICE_RESET_LOCALLY)

  • تقرير تلقائي للمجموعة 1 (حد أقصى العقد 5)

  • تقرير حدث التشغيل/الإيقاف

عند التبديل بين التشغيل/الإيقاف، سيُرسل تقرير المفتاح الثنائي إلى عقد المجموعة 1.
