VESTA-022

SD-8-EL / SD-8-EL-F1

كاشف دخان

مقدمة

تم تصميم كاشف الدخان SD-8-EL / SD-8-EL-F1 ليتم تركيبه على السقف أو أعلى أعالي السلالم حيث تتجمع الدخان لرفع الإنذار في الوقت المناسب وحماية منزلك من مخاطر الحريق.

تحديد الجزء

1. زر التعلم / الاختبار

يُضغط زر التعلم/الاختبار في الحالات التالية:

• التعلّم – في كاشف الدخان.

• لاختبار مدى اتصال الراديو.

• لاختبار ما إذا كان كاشف الدخان يعمل بشكل طبيعي.

• إسكات الإنذار

2. مؤشر LED

• وميض كل 30 ثانية – بطارية منخفضة

• وميض عند الضغط على الزر – إرسال إشارة

• وميض مستمر – مرحلة التسخين أو المعايرة / تنبيه / وضع كتم الإنذار.

3. حجرة البطارية

4. فتحة التثبيت

5. حامل التثبيت

6. الخطاف

الميزات

البطارية

• يستخدم كاشف الدخان 3 بطاريات AA قلوية كمصدر طاقة.

• عند استخدام البطاريات المرفقة من المصنع، يتوقع أن تدوم بطاريات كاشف الدخان لمدة 4 سنوات.

• عند اكتشاف جهد بطارية منخفض، سيتم إرسال إشارة بطارية منخفضة مع عمليات الإرسال العادية للإشارة. إذا كان جهد البطارية منخفضًا، سيومض المؤشر الضوئي LED مع صفير منخفض الصوت كل 30 ثانية.

• عند تغيير البطاريات، أزل البطاريات القديمة واضغط زر الاختبار مرتين لتفريغها تمامًا قبل إدخال بطاريات جديدة.

التعلّم / البدء

الخطوة 1. ادخل البطاريات في حجرة البطارية بالقطبية الصحيحة.

الخطوة 2. بعد إدخال البطاريات الثلاث جميعًا، سيصدر كاشف الدخان صفيرين قصيرين، ويبدأ المؤشر الضوئي LED بالوميض وتبدأ فترة تسخين لمدة 6 دقائق.

الخطوة 3. خلال فترة التسخين لمدة 6 دقائق، يمكن تعلم كاشف الدخان في اللوحة المركزية.

أ) ضع لوحة التحكم في وضع التعلم. يرجى الرجوع إلى دليل لوحة التحكم للتفاصيل.

ب) اضغط زر التعلم/الاختبار على كاشف الدخان. سيضيء LED لفترة وجيزة، وسيصدر كاشف الدخان صفيرًا ذو نغمتين للإشارة إلى أنه يرسل إشارة.

ج) إذا استلمت لوحة التحكم الإشارة بنجاح، ستستجيب اللوحة وفقًا لذلك. راجع دليل لوحة التحكم لإكمال عملية التعلم.

الخطوة 4. عند انتهاء فترة التسخين البالغة 6 دقائق، سيصدر كاشف الدخان صفيرًا قصيرًا للإشارة إلى أن كاشف الدخان يبدأ عملية المعايرة.

سيُكرر العملية كل 100 ثانية وسيتم الإبلاغ عنها بصفير قصير على التوالي. سيتم الإبلاغ عن اكتمال عملية المعايرة بصفير ذو نغمتين، وسينطفئ LED.

عادة ما يستغرق إتمام المعايرة حوالي 2 ~ 16 دقيقة. ومع ذلك، بعد 16 دقيقة، إذا أصدر كاشف الدخان صفارات مستمرة بدلاً من ذلك، فهذا يشير إلى أن كاشف الدخان قد فشل في المعايرة، ويجب إزالة بطارياته لإسكات الصافرات. ثم، يرجى البدء من الخطوة 1 والمحاولة مرة أخرى بعد توقف لا يقل عن 30 ثانية.

ملاحظة:

أثناء فترة المعايرة، يكون التعلم معطلًا. إذا لم تكمل التعلم (الخطوة 3) خلال فترة التسخين البالغة 6 دقائق، عليك الانتظار حتى اكتمال المعايرة (الخطوة 4) لتنفيذ التعلم.

الخطوة 5. بعد الانتهاء من التسخين والتعلم والمعايرة، يجب عليك اختبار مدى إرسال إشارة كاشف الدخان. ضع لوحة التحكم في وضع اختبار السير وضع كاشف الدخان في موقع التركيب المرغوب، ثم اضغط زر التعلم/الاختبار لإرسال إشارة إلى لوحة التحكم.

إذا استطاعت اللوحة استقبال الإشارة بشكل طبيعي، تابع تركيب كاشف الدخان. إذا تعذر استقبال الإشارة، غيّر موقع التركيب.

التركيب

• يوصى أن يكون موقع التثبيت في المنطقة المركزية من السقف، مع مسافة لا تقل عن 60 سم من الجدران أو العوائق.

• لا تقم بوضع الكاشف في المواقع التالية:

- المطبخ أو المرآب – قد يتسبب الدخان الناتج عن الطهي أو المركبات في إنذار كاذب.

- بالقرب من مروحة تهوية، أو مصباح فلوري، أو معدات تكييف الهواء – قد تؤثر التيارات الهوائية منها على حساسية الكاشف.

- بالقرب من عوارض السقف أو فوق خزانة – الهواء الراكد في هذه المناطق قد يؤثر على حساسية الكاشف.

- في قمة "A" للسقف.

الخطوة 1. استخدم قاعدة التركيب كقالب لوضع علامة على ثقبَي التثبيت. احفر ثقوبًا في موقع التركيب وأدخل سدادات الحائط إذا لزم الأمر.

SD-7_4

100-2

100-3

الخطوة 2. قم بربط قاعدة التركيب في الموقع المشار إليه بالمسمارين مع توجيه الخطافين لأسفل.

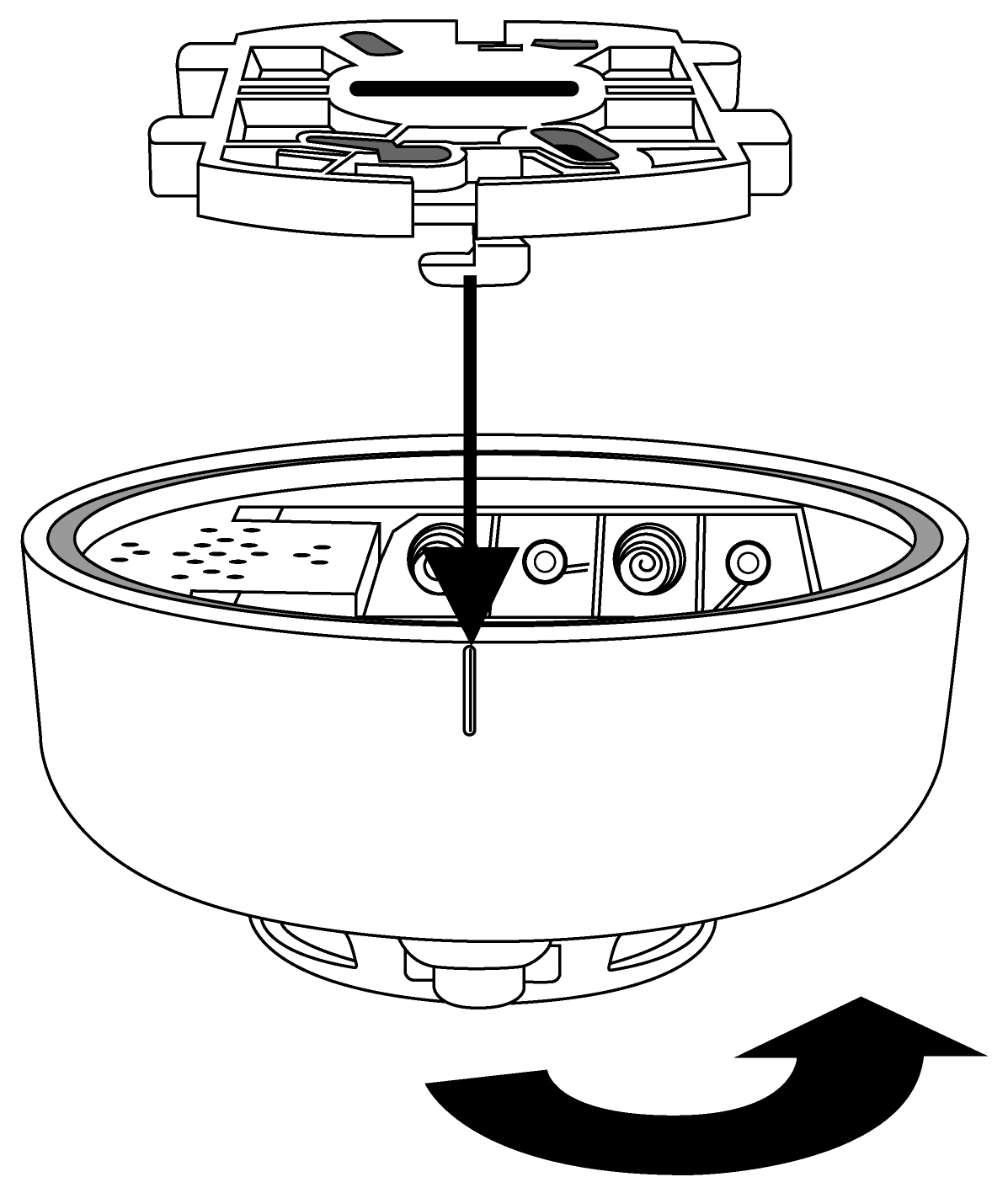

الخطوة 3. حدد علامة السطر المفرد على الكاشف ووافقها مع أحد خطافي القاعدة. ضع كاشف الدخان على الخطافات في القاعدة، ثم قم بتدوير الكاشف عكس اتجاه عقارب الساعة للقفل في مكانه. الآن اكتمل التثبيت.

اختبار كاشف الدخان

اضغط زر التعلم/الاختبار على كاشف الدخان لاختبار ما إذا كان كاشف الدخان يعمل بشكل طبيعي.

• إذا كان كاشف الدخان يعمل بشكل طبيعي، سيضيء LED لفترة وجيزة، وسيصدر كاشف الدخان صفيرًا ذو نغمتين.

• إذا أصدر الجرس 3 مرات من صفير ذو نغمتين، فهذا يعني أن "غرفة البصريات” على كاشف الدخان إما متسخة أو معطلة.

• إذا فشل LED في الإضاءة ولم يصدر أي صفير، فهذا يعني أن كاشف الدخان إما معطل أو أن بطارياته قد نفدت.

إشارة الإشراف

• بعد التثبيت، سيقوم كاشف الدخان تلقائيًا بإرسال إشارات إشراف دورية إلى لوحة التحكم بفواصل عشوائية تتراوح بين 30~50 دقيقة.

• إذا لم تستلم لوحة التحكم إشارة من كاشف الدخان لفترة زمنية مُعدة مسبقًا، ستعتبر لوحة التحكم أن كاشف الدخان المعين معطل وتتصرف وفق إعدادات اللوحة.

كشف الدخان

• بمجرد أن تتجاوز تركيزات الدخان قيمة العتبة المحددة، سيقوم كاشف الدخان بإرسال إشارة إنذار إلى لوحة التحكم وتنشيط جرس لإصدار إنذار مستمر لمدة 10 ثوانٍ. سيومض LED بسرعة.

• بمجرد إرسال إشارة إنذار الدخان، سيستمر كاشف الدخان بإجراء فحوصات متابعة وإرسال إشارات إنذار كل دقيقتين إذا استمر تركيز الدخان في تجاوز عتبة الإنذار. ستتكرر دورة الدقيقتين هذه حتى يعود تركيز الدخان إلى الوضع الطبيعي. يمكن أيضًا إيقاف الإنذار يدويًا باستخدام وظيفة "كتم الإنذار".

كتم الإنذار

• بمجرد أن يصدر الإنذار، سيؤدي الضغط على زر التعلم/الاختبار إلى وضع كاشف الدخان في وضع كتم الإنذار لمدة 10 دقائق وسيتم إيقاف الإنذار.

• أثناء فترة كتم الإنذار التي تستغرق 10 دقائق، سيومض LED كل ثانية.

• عند انتهاء فترة العشر دقائق، سيصدر كاشف الدخان صفيرًا ذو نغمتين ثم يعود إلى وضع التشغيل الطبيعي. إذا كان تركيز الدخان لا يزال فوق قيمة عتبة الإنذار، سيعيد كاشف الدخان بدء الإنذار مرة أخرى.

إعادة المعايرة

نظرًا لأن حالة عمل كاشف الدخان قد تتغير بعد تركيبه لبعض الوقت، قد ترغب في معايرة كاشف الدخان مرة أخرى لأخذ قيمة عتبة كشف جديدة وضمان الأداء الأمثل لكاشف الدخان. للقيام بذلك،

• اضغط مع الاستمرار على زر التعلم/الاختبار لمدة 10 ثوانٍ حتى يبدأ LED في الوميض. سيصدر كاشف الدخان صفيرَين قصيرين ثم يتبع العملية الموصوفة في عملية المعايرة في قسم التعلّم/البدء لأخذ القيمة المرجعية الجديدة.

• كلما أُزيلت البطاريات وأُعيد إدخالها، سيقوم كاشف الدخان أيضًا بإعادة المعايرة وفقًا للتعليمات السابقة.

المعايرة التلقائية

• بعد التثبيت الأولي، سيؤدي كاشف الدخان معايرة تلقائية بعد 4 ساعات. بعد ذلك، سيجري معايرة تلقائية مرة كل شهر. أثناء عملية المعايرة التلقائية، لن يصدر كاشف الدخان أي صوت. تستغرق كل عملية أخذ عينة معايرة دقيقتين، وإذا فشلت العملية، سيعاد المحاولة حتى 5 مرات كحد أقصى. إذا فشلت المحاولة الخامسة، سيومض LED بسرعة، وسيقوم كاشف الدخان بإرسال رمز فشل المعايرة إلى لوحة التحكم.

• يمكن إلغاء وميض LED بإزالة وإعادة تحميل البطاريات أو ببدء عملية المعايرة يدويًا. ومع ذلك، إذا فشلت المعايرة اليدوية مرة أخرى، سيصدر كاشف الدخان صفارات مستمرة. في هذه الحالة، تحتاج إلى إزالة وإعادة تحميل البطاريات لإيقاف صوت الصفير (يرجى الانتظار 30 ثانية بعد إزالة البطاريات قبل إعادة تحميلها).

ملاحظة:

عند فشل المعايرة التلقائية، سيظل عمل وظيفة إنذار الدخان طبيعيًا باستخدام قيمة عتبة الإنذار السابقة.

الصيانة والتنظيف

سيساعد الصيانة والتنظيف المنتظمان في الحفاظ على إنذار الدخان في حالة عمل جيدة.

اختبر إنذار الدخان أسبوعيًا للتحقق من أن الإنذار والمؤشرات تعمل بشكل صحيح. نظف إنذار الدخان مرة واحدة على الأقل كل 6 أشهر. قم بكنس الأوساخ/الغبار/الجزيئات الصغيرة المتجمعة في غرفة كشف الدخان والفتحات بلطف بالمكنسة. نظف الغلاف بمسحه جيدًا بقطعة قماش مبللة ثم جففه. لا تدخل الماء إلى داخل الجهاز. لا تستخدم أبدًا مواد تنظيف أو منظفات أو مذيبات على الكاشف. تجنب رش المعطرات أو مثبتات الشعر أو غيرها من المنتجات الرشاشة بالقرب من إنذار الدخان. لا تقم بطلاء الكاشف أو تعديله تحت أي ظرف من الظروف

انتهاء الصلاحية

يبلغ العمر الأقصى لعمل إنذار الدخان 10 سنوات من تاريخ التركيب. يجب عليك استبدال إنذار الدخان فورًا بعد 10 سنوات خدمة. يُنصح بكتابة تاريخ "يستبدل في" (بعد 10 سنوات من تاريخ التركيب) على ظهر الكاشف قبل التركيب.
